塑料系列桥式TKR型

链节
缩短、延长

由于椿本独特的弯曲和伸缩机制，电缆拖链广泛，产生的粉尘极少。
- 达到 ISO 1 级清洁度，即使在一般用途中也能提高产量。
（根据德国弗劳恩霍夫工业工程与自动化研究所 (IPA) 依据 ISO 14644-1《空气洁净度等级》进行的测试，TKR 型电缆拖链（产品 TKR20H28 的认证证书）达到了 ISO 1 级。）
·通过低噪音、低发尘为降低环境负荷做贡献。
·可对应干燥环境规格 (对应低湿度环境) 等特殊规格。
·不使用欧洲RoHSII指令所限制的阈值以上的特定有害物质。
(收纳电缆、软管除外)
・另有长行程可选，型号为TKR28H52-EX，最大行程为5.94米。

特性

椿本独有的弯曲机构，实现了低尘、低噪音、低振动

1.低发尘

通过采用无销钉和销孔部滑动磨损、耐磨损性优异的高滑动材料，实现低发尘。

TKR20H28

TKP35H32

■发尘特性比较

我们的测试条件

·安装条件:标准安装 (带地面)

·移动速度:120m/min※支撑物:无

注)发尘量表示1立方英尺内存在的0.1μm以上的粒子个数

2.低噪音

利用短间距和树脂弯曲的弯曲结构，实现低噪音。

■弯曲状态

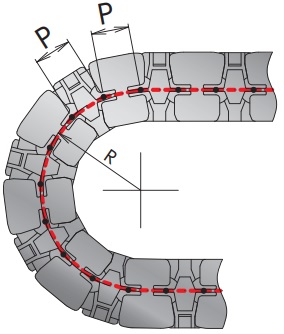

TKR型

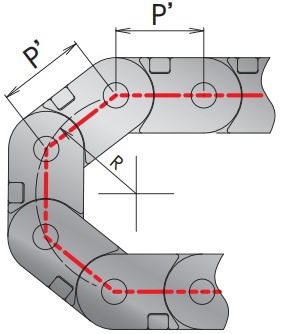

TKP型

3.低振动

通过接近圆弧的平滑弯曲，以低振动行驶。

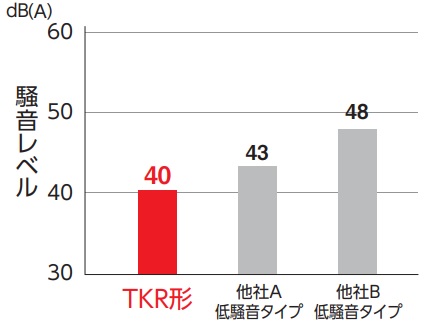

■噪声比较

我们的测试条件

·安装条件:标准安装 (带地面)

·噪音测量距离:500mm

·移动速度:100m/min

4.支持多层隔断

可将收纳空间分成多层，提高布局的自由度。

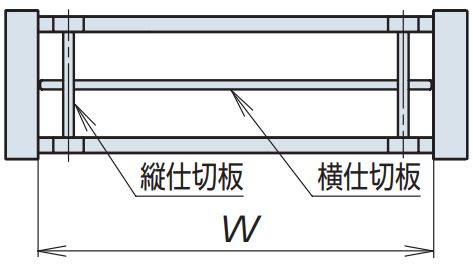

DSA类型

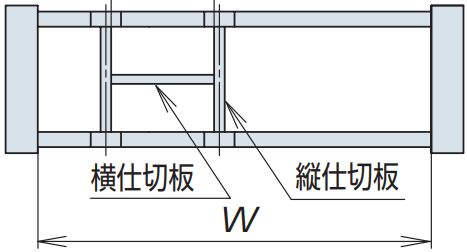

DSB类型

※纵向隔板需要2个以上。

介绍

关于支撑滚轮的安装

TKR 型配备支撑滚轮，使其能够适应长行程。

请按照以下链接中的信息安装支撑滚轮，并在安装支撑滚轮后按照效率曲线图使用它们。

关于支撑滚轮的安装

特殊规格

可对应干燥环境规格 (对应低湿度环境) 等特殊规格。

产品目录、使用说明书

商品一览表

※单击以查看详细信息。全部开启全部关闭

缆线软管最大外径18mm、20mm (TKR15H22~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
18	22	20	40	15	手臂外周侧开闭款式	TKR15H22-30W20R40
50	TKR15H22-30W20R50
75	TKR15H22-30W20R75

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
20	22	40	40	15	手臂外周侧开闭款式	TKR15H22-30W40R40
50	TKR15H22-30W40R50
75	TKR15H22-30W40R75

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
20	22	60	40	15	手臂外周侧开闭款式	TKR15H22-30W60R40
50	TKR15H22-30W60R50
75	TKR15H22-30W60R75

缆线软管最大外径25mm (TKR20H28~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	30	55	20	盖板内外周侧开闭类型	TKR20H28W30R55
75	TKR20H28W30R75
95	TKR20H28W30R95
150	TKR20H28W30R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	40	55	20	盖板内外周侧开闭类型	TKR20H28W40R55
75	TKR20H28W40R75
95	TKR20H28W40R95
150	TKR20H28W40R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	50	55	20	盖板内外周侧开闭类型	TKR20H28W50R55
75	TKR20H28W50R75
95	TKR20H28W50R95
150	TKR20H28W50R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	60	55	20	盖板内外周侧开闭类型	TKR20H28W60R55
75	TKR20H28W60R75
95	TKR20H28W60R95
150	TKR20H28W60R150

缆线软管最大外径25mm (TKR37H28~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	40	55	37	盖板内外周侧开闭类型	TKR37H28W40R55
75	TKR37H28W40R75
100	TKR37H28W40R100

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	50	55	37	盖板内外周侧开闭类型	TKR37H28W50R55
75	TKR37H28W50R75
100	TKR37H28W50R100

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	60	55	37	盖板内外周侧开闭类型	TKR37H28W60R55
75	TKR37H28W60R75
100	TKR37H28W60R100

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	70	55	37	盖板内外周侧开闭类型	TKR37H28W70R55
75	TKR37H28W70R75
100	TKR37H28W70R100

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
25	28	80	55	37	盖板内外周侧开闭类型	TKR37H28W80R55
75	TKR37H28W80R75
100	TKR37H28W80R100

缆线软管最大外径36mm (TKR26H40~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	50	75	26	盖板内外周侧开闭类型	TKR26H40W50R75
100	TKR26H40W50R100
125	TKR26H40W50R125
150	TKR26H40W50R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	62	75	26	盖板内外周侧开闭类型	TKR26H40W62R75
100	TKR26H40W62R100
125	TKR26H40W62R125
150	TKR26H40W62R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	75	75	26	盖板内外周侧开闭类型	TKR26H40W75R75
100	TKR26H40W75R100
125	TKR26H40W75R125
150	TKR26H40W75R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	87	75	26	盖板内外周侧开闭类型	TKR26H40W87R75
100	TKR26H40W87R100
125	TKR26H40W87R125
150	TKR26H40W87R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	100	75	26	盖板内外周侧开闭类型	TKR26H40W100R75
100	TKR26H40W100R100
125	TKR26H40W100R125
150	TKR26H40W100R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	125	75	26	盖板内外周侧开闭类型	TKR26H40W125R75
100	TKR26H40W125R100
125	TKR26H40W125R125
150	TKR26H40W125R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	150	75	26	盖板内外周侧开闭类型	TKR26H40W150R75
100	TKR26H40W150R100
125	TKR26H40W150R125
150	TKR26H40W150R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
36	40	200	75	26	盖板内外周侧开闭类型	TKR26H40W200R75
100	TKR26H40W200R100
125	TKR26H40W200R125
150	TKR26H40W200R150

缆线软管最大外径45mm、47mm (TKR28H52~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
45	52	50	75	28	盖板内外周侧开闭类型	TKR28H52W50R75
100	TKR28H52W50R100
150	TKR28H52W50R150
200	TKR28H52W50R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	62	75	28	盖板内外周侧开闭类型	TKR28H52W62R75
100	TKR28H52W62R100
150	TKR28H52W62R150
200	TKR28H52W62R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	75	75	28	盖板内外周侧开闭类型	TKR28H52W75R75
100	TKR28H52W75R100
150	TKR28H52W75R150
200	TKR28H52W75R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	87	75	28	盖板内外周侧开闭类型	TKR28H52W87R75
100	TKR28H52W87R100
150	TKR28H52W87R150
200	TKR28H52W87R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	100	75	28	盖板内外周侧开闭类型	TKR28H52W100R75
100	TKR28H52W100R100
150	TKR28H52W100R150
200	TKR28H52W100R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	125	75	28	盖板内外周侧开闭类型	TKR28H52W125R75
100	TKR28H52W125R100
150	TKR28H52W125R150
200	TKR28H52W125R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	150	75	28	盖板内外周侧开闭类型	TKR28H52W150R75
100	TKR28H52W150R100
150	TKR28H52W150R150
200	TKR28H52W150R200

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	200	75	28	盖板内外周侧开闭类型	TKR28H52W200R75
100	TKR28H52W200R100
150	TKR28H52W200R150
200	TKR28H52W200R200

缆线软管最大外径45mm, 47mm (TKR28H52-EX)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
45	52	50	75	28	盖板内外周侧开闭类型	TKR28H52W50R75EX
			100			TKR28H52W50R100EX
			150			TKR28H52W50R150EX
			200			TKR28H52W50R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	62	75	28	盖板内外周侧开闭类型	TKR28H52W62R75EX
			100			TKR28H52W62R100EX
			150			TKR28H52W62R150EX
			200			TKR28H52W62R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	75	75	28	盖板内外周侧开闭类型	TKR28H52W75R75EX
			100			TKR28H52W75R100EX
			150			TKR28H52W75R150EX
			200			TKR28H52W75R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	87	75	28	盖板内外周侧开闭类型	TKR28H52W87R75EX
			100			TKR28H52W87R100EX
			150			TKR28H52W87R150EX
			200			TKR28H52W87R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	100	75	28	盖板内外周侧开闭类型	TKR28H52W100R75EX
			100			TKR28H52W100R100EX
			150			TKR28H52W100R150EX
			200			TKR28H52W100R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	125	75	28	盖板内外周侧开闭类型	TKR28H52W125R75EX
			100			TKR28H52W125R100EX
			150			TKR28H52W125R150EX
			200			TKR28H52W125R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	150	75	28	盖板内外周侧开闭类型	TKR28H52W150R75EX
			100			TKR28H52W150R100EX
			150			TKR28H52W150R150EX
			200			TKR28H52W150R200EX

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	品名
47	52	200	75	28	盖板内外周侧开闭类型	TKR28H52W200R75EX
			100			TKR28H52W200R100EX
			150			TKR28H52W200R150EX
			200			TKR28H52W200R200EX
