张紧链轮
- 这是一款与无键紧固件一体化的链轮。
- 利用锥形套筒的摩擦力，无需键就能连接到轴上。相位匹配也很容易。
- *S型:螺栓强力紧固，可对应各种轴径
- *N型:用螺母简单紧固，对应小径轴
特性
- S型 (适用链条尺寸:RS35~RS100)
- *安装 (缔结) 后不会松动。相位匹配也很容易。
- *只需拆下螺栓即可轻松安装、拆卸。
- *不需要推力方向的“止动”。
- N型 (适用链条尺寸:RS35~RS60)
除S型的优点外，N型还具有以下优点。 - *与需要多个螺栓紧固的S型相比，只需紧固螺母即可轻松地与轴连接。此外，还可以方便地重新拆卸和重新安装以进行微调。
- *将最小轴径从7mm标准化为最大轴径28mm,可满足广泛的需求。
- *强度计算已考虑链条的最大容许张力，从而实现了紧凑的设计，最大限度地减少了浪费。
使用说明
考虑锁链时，请确认以下注意事项。
- *容许传递扭矩
负荷扭矩请务必选择在尺寸表所示的传递扭矩以下。 - *轴孔公差及表面粗糙度
轴径的公差请以h8、轴的表面粗糙度请以Ra3.2为基准。 - *安装在有键槽的轴、D型轴上
安装在电机轴等已进行键槽加工的轴或D型轴上时，容许扭矩减少10%。 - *安装在抛光棒材上
安装在保证了机械性能的抛光棒材 (拉拔材料尺寸容许直径8级~10级) 上时，容许扭矩会减少10%。 - *轴材
轴材请使用S35C以上的实心轴材。 - *使用温度范围
-20°C~200°C - *拧紧时
拧紧螺栓和螺母时，务必使用扭矩扳手，并将其完全拧紧至规定的拧紧扭矩。
安装时，请阅读产品附带的使用使用说明书。
紧固原理
S型紧固原理

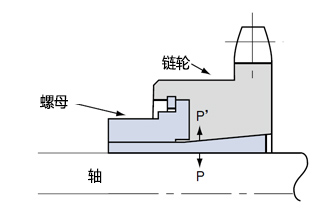

N型紧固原理
链轮内径及锁定套外径为锥形，拧紧紧固螺栓 (紧固螺母) 后，链轮在锥形面上滑动并移动。
此时，楔形作用产生径向力 P 和 P'，将轴和锥形表面的内表面压在一起，摩擦力将链轮和轴紧紧地固定在一起。
S型的结构和套筒安装形式
套筒安装形式的注意点
- ・RS35-1B19TQ-S33_ _ _
- ・RS40-1B15TQ-S33_ _ _
*以上产品仅为A型。格式B与链相干扰，因此无法处理。

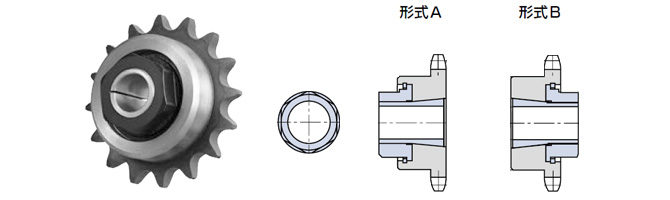

N型外观和套筒安装形式
产品目录、使用说明书
型号表示例
锁扣S款
| RS40 | - | 1 | B | 21T | Q | - | S4 | 8 | 25 | A |
| | 尺寸 |
｜ 排数 |
｜ ｜ ｜ |
| 齿数 |
｜ ｜ ｜ |
| 袖框编号 |
｜ ｜ ｜ |
| 轴孔直径 mm |
| 安装形式 A或B |
||
| 轮毂格式 |
齿顶硬化 无：无齿顶硬化 问：齿顶硬化 |
紧固螺栓根数 | ||||||||
锁链轮N款
| RS40 | - | 1 | B | 21T | Q | - | N4 | 18 | A |
| | 尺寸 |
｜ 排数 |
｜ ｜ ｜ |
| 齿数 |
｜ ｜ ｜ |
| 袖框编号 |
| 轴孔直径 mm |
| 安装形式 A或B |
||
| 轮毂格式 |
齿顶硬化 无：无齿顶硬化 问：齿顶硬化 |
||||||||
商品一览表
※单击以查看详细信息。
| 尺寸 | 类型 | |||
|---|---|---|---|---|
| S款 | N款 | |||
 |
 |
|||
| 基本形式编号 | 齿数范围 | 基本形式编号 | 齿数范围 | |
| RS35 | RS35-1B□TQ-S○○○○● | 15T ～ 40T |
RS35-1B□TQ-N○○○● | 12T ～ 40T |
| RS40 | RS40-1B□TQ-S○○○○● | 14T ～ 40T |
RS40-1B□TQ-N○○○● | 11T ～ 40T |
| RS50 | RS50-1B□T■-S○○○○● | 14T ～ 40T |
RS50-1B□TQ-N○○○● | 11T ～ 25T |
| RS60 | RS60-1B□T■-S○○○○● | 12T ～ 40T |
RS60-1B□TQ-N○○○● | 9T ～ 25T |
| RS80 | RS80-1B□T■-S○○○○● | 12T ～ 35T |
--- | |
| RS100 | RS100-1B□T■-S○○○○● | 13T ～ 21T |
--- | |
