ECHT挠性NEF系列联轴器（盘式联轴器）
- 阵容强大，这是最全面的膜片联轴器。
- 采用FEM分析优化联轴器设计，具有扭矩传导可靠，可吸收偏移，高精度定位，免加油等特点。联结方法多样，还可提供耐环境的规格。
- 轴连接方法的变化也很丰富，耐环境规格也很丰富。
- ·扭矩范围:19.6~6860N·m/适用轴径:Φ9mm~Φ130mm
特性
- ·由于没有滑动部，无润滑，可长期使用。
- ·高扭转刚度:将高扭转刚度与卓越的灵活性相结合。
- ·可对应耐环境规格:也可制作不锈钢规格、无电解镀镍规格。
- ·轴连接方式:产品种类丰富。详细内容请参照下述第2项。
- 长垫块型可选：适用于与MD齿轮箱配合使用的直线轴传动装置。现有长型垫片现货供应。
与轴的连接方法
-
-
·键连接:适用范围NEF02~NEF700
是普通的基于键的缔结方式。我们准备了新JIS键普通型的标准轴孔加工成品，所以交货期短。
-
-
-
·锥形锁紧固 (无背隙) :适用范围NEF04~NEF25
采用专用的锥形锁紧轮毂，是一种兼顾高扭矩和紧凑性的摩擦紧固方式。
最适合伺服马达驱动。
-
-
-
·夹具紧固 (无背隙) :适用范围NEF02~NEF45
每个轮毂只需一根螺栓即可摩擦固定。此外，由于螺栓以与轴垂直的方式拧紧，因此可以减少轴方向的空间。
-
-
-
・动力锁锁紧（无背隙）：适用范围：NEF04 至 NEF25
这是一款摩擦锁紧系统，它将EL系列动力锁与压力法兰相结合，也可与其他动力锁系列产品组合使用。
详情请联系我们。
-

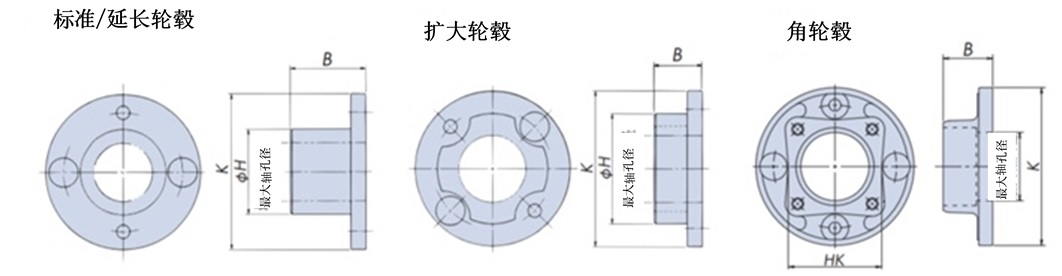

轮毂类型
-
・标准轮毂
通常适用的标准轮毂。
-
・直径扩大轮毂
如果轴的直径超过标准轮毂的最大轴孔直径，即使传动能力足够，也可以使用如下图所示的具有更大轮毂直径 H 的直径扩大轮毂，而无需增加尺寸。
-
・长轮毂
如果使用标准轮毂时关键表面压力过高，可以使用如下图所示的轮毂长度为 B 的长轮毂来降低关键表面压力。
-
・方形轮毂
这种类型与动力锁EL 系列和压力法兰配合使用。压力螺栓的螺纹孔已预先加工好。
尺寸列表
| 型号 | 容许扭矩 N・m |
键槽轴孔直径范围 | 型号 | 容许扭矩 N・m |
键槽轴孔直径范围 | ||
|---|---|---|---|---|---|---|---|
| 标准型、长轮毂 | 直径扩大轮毂 | 标准型、长轮毂 | 直径扩大轮毂 | ||||
| NEF02 | 19.6 | Φ9～Φ20 | Φ21～Φ25 | NEF80 | 784 | Φ17～Φ60 | Φ61～Φ70 |
| NEF04 | 39.2 | Φ9～Φ23 | Φ24～Φ29 | NEF130 | 1270 | Φ28～Φ74 | Φ75～Φ80 |
| NEF10 | 98 | Φ11～Φ32 | Φ33～Φ40 | NEF210 | 2060 | Φ28～Φ83 | Φ84～Φ90 |
| NEF18 | 176 | Φ14～Φ35 | Φ36～Φ42 | NEF340 | 3330 | Φ46～Φ95 | Φ96～Φ110 |
| NEF25 | 245 | Φ16～Φ42 | Φ43～Φ48 | NEF540 | 5290 | Φ52～Φ109 | Φ110～Φ120 |
| NEF45 | 441 | Φ16～Φ50 | Φ51～Φ60 | NEF700 | 6860 | Φ52～Φ118 | Φ119～Φ130 |
结构
ECHT挠性联轴器组装说明
·您可以通过易于理解的视频观看NEF系列的组装过程。
长间隔
-
·可用于浮动轴
装置间有距离时，可使用浮动轴。
-
·大容许偏心
长度允许较大的偏心。
-
·最适合线轴传动
与斜齿轮箱组合，适用于线轴传动。
-
·备齐了库存长衬垫
我们备有特定尺寸的长垫片，因此可以立即发货，无需您等待。JS 型垫片设计均衡，相当于 G6.3/1800 r/min。
-
·轮毂端面间距离 (J尺寸) 最大支持6m
轮毂面间距最大可达6000mm。
库存长衬垫机种一览表
○ 表示 JS 型（动态平衡 G6.3/1800 r/min等效），● 表示标准长间隔件（焊接结构）。
| 型号 | 垫片长度J尺寸 (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 127 | 140 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| NEF04W | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| NEF10W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF18W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF25W | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | |
| NEF45W | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| NEF80W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF130W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF210W | ○ | ○ | ○ | |||||||||
| NEF340W | ○ | ○ | ||||||||||
耐环境规格 (请向本公司咨询)

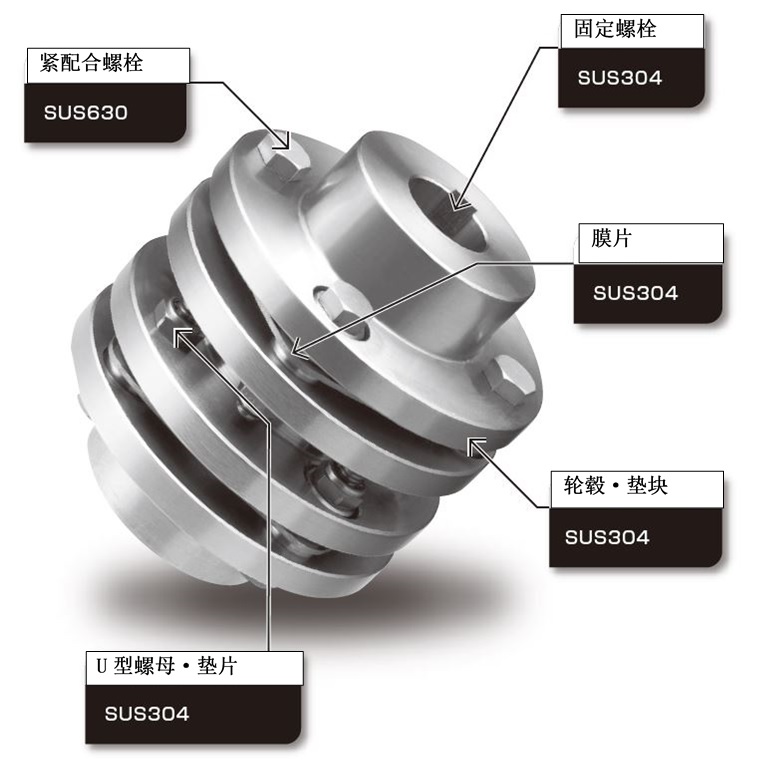

NEF不锈钢规格
-
·特性
不易生锈，清洁:所有部件均使用不锈钢材料，耐腐蚀性优异。
不易产生灰尘，清洁:通过摩擦力传递扭矩，因此部件之间不会滑动，无需担心磨损。
-
·用途
用于洁净室的防锈用途。
用于食品机械等直接浇水。
水处理设备等，腐蚀性高的氛围。
※也有在真空中采用的实绩。关于规格，请咨询本公司。

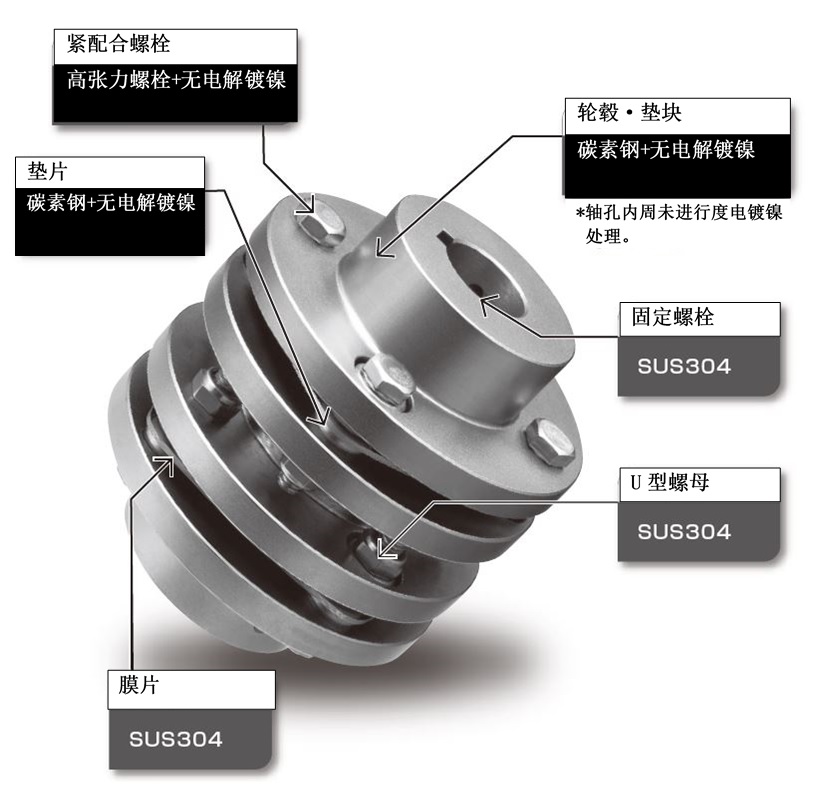

NEF无电解镀镍规格
-
·特性
物超所值:与不锈钢相比，物超所值。
外观美观:膜厚均匀不易剥离，外观美观。
-
·用途
用于洁净室的简易防锈用途。
适用于清洁度相对较低的用途。
平板显示器的输送、升降装置的驱动周围。
其他湿气重等，要求轻度防锈的用途。
NEF CFRP垫片规格
-
备有重量轻、耐腐蚀性优异的CFRP (碳纤维强化塑料) 制长衬垫。
非常适合连接冷却塔冷却风扇的电机和减速机。
详情请咨询本公司。
产品目录、使用说明书
型号表示例
| NEF | 25 | W | - | NH70ED2 | V | X | KH120JD2 | - | J | 1000 |
| | 系列 |
| 尺寸 |
｜ ｜ ｜ |
| 左轮毂符号 |
｜ ｜ ｜ |
| 右毂符号 |
｜ ｜ ｜ |
| J尺寸 |
|||
| 类型 W：垫块型 S：单型 |
立式 立式长间隔板的 表示底侧 (下侧) 的轴孔直径。 |
长间隔 J:长间隔 JS:等长垫片 JT:单板长垫片 长间隔板 请参照商品目录 |
||||||||

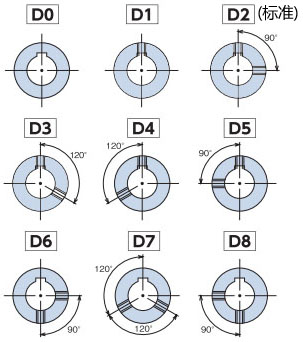

| 轮毂形状 | 轴孔公差 | 轴孔直径 | 键槽公差 | 固定螺钉位置 |
|---|---|---|---|---|
| N | H | 70 | E | D2 |
| K | H | 120 | J | D2 |
| N:標準ハブ K:拡大ハブ L:延長ハブ B:角ハブ H:テーパロックハブ |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
轴孔直径为 1mm单位 |
J:新JISJs9 (标准) P:新JISP9 F:旧JISF7 E:旧JISE9 |
