DCBL 无刷准双曲面电机
- 这款DCBL齿轮电机采用准双曲面齿轮减速头和正交直交轴，结构紧凑。
它配备了通讯功能，可进行多种控制。 - 虽然它被称为DC无刷电机，但它实际上是由交流电源驱动的电机。
由于其工作原理，它被称为DC无刷电机。 - ※必须配套使用电机主体和驱动器。
特性
-
·卓越的速度控制
通过马达内置的霍尔IC检测转速并向驾驶员反馈，即使在负载变化时也能实现稳定的运行速度。
-

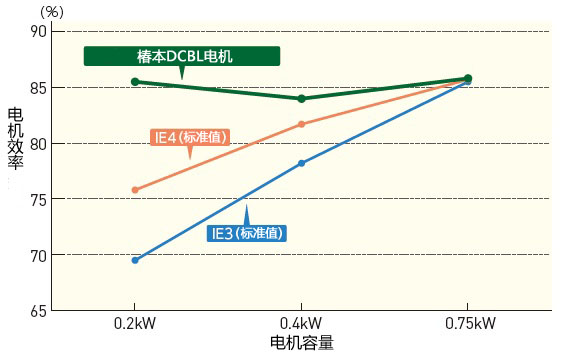

·高效
DC无刷电机在转子中使用永磁体，因此无需像感应电机那样通过定子施加感应电流，而且由于没有滑动部件，其在电机独立层面上可达到 IE4 的效率。

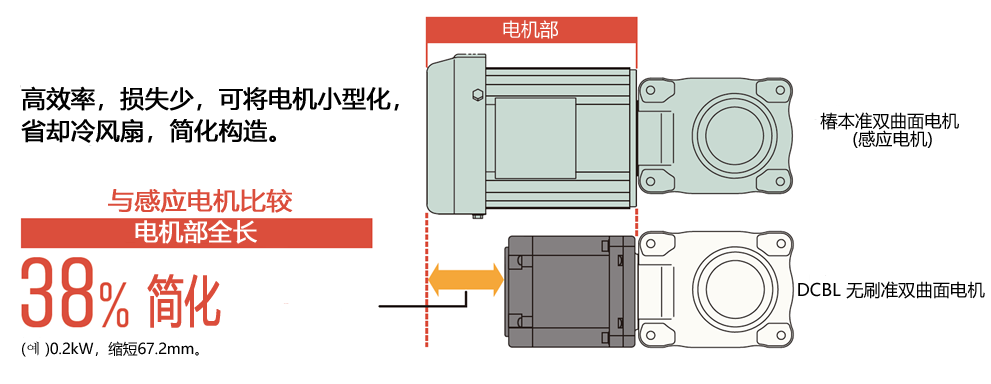

由于效率高，损失小，通过马达的小型化，马达部分全长比感应马达缩小了约38%。
另外，可省去冷却风扇，提高耐环境性。
-
·顽强扭矩
与椿本准双曲面齿轮组合使用，可最大限度的发挥电机固有的强韧扭矩。
-
·宽变速范围
该电机的转速范围为 100-2500 r/min，可实现从低到高的宽广速度变化范围，因此该单一单元可用于以前需要根据转速改变减速比 的设备中。
-
·内置温度传感器防止设备过热而烧毁
马达内部内置温度传感器，通过对绕组温度进行持续监视，实现了马达的烧毁保护。即使在启动频率较高的应用程序中，也可以放心使用。
-
·根据使用情况选择最合适的驱动源
DC无刷电机作为第三种选择被添加进来，现在可以根据成本和所需的精度选择最佳电机，例如三相电机减速机或伺服电机减速机。
DC无刷电机减速机 三相减速机 伺服电机减速机
机型一览
| 电动机容量 | 减速比 |
|---|---|
| 0.2kW | 1/10～1/60 |
| 0.4kW | 1/10～1/50 |
| 0.75kW | 1/10～1/50 |
产品目录、使用说明书
型号表示例
| DCHM | 020 | - | 22 | U | 10 | S | B |
| ｜ ｜ ｜ ｜ ｜ |
| 电机容量 |
| 边框编号 |
｜ ｜ ｜ ｜ ｜ |
| 减速比 |
｜ ｜ ｜ ｜ ｜ |
| 规格符号 |
|
| 020：0.2kW
040：0.4kW 075：0.75kW |
10：1/10 | B:带制动器 无符号:无制动器 |
|||||
| 系列名称 DCBL准双曲面齿轮减速电机 |
安装型 U:表面固定型 H:中空轴型 |
轴配置 T:输出轴为两侧 S:输出轴为单侧 无符号:中空轴形 |
|||||
■椿本产品型号指引
系列
DCHM：一种采用准双曲面准双曲面齿轮减速头的DCBL无刷齿轮电机，追求紧凑性，具有直交轴。
电动机容量
电机的容量。
边框编号
这表示减速机的尺寸。对于大多数型号而言，该值与输出轴直径相同。
由电机容量和减速比自动决定。
安装形式
H:输出轴为空心类型。
U:输出轴是实心类型，是面安装类型。
减速比
表示减速比。
轴配置
T:实心输出轴位于两侧的类型。
S:安装形式为表面安装 (U) 时，实心输出轴伸出安装面侧的类型。
无符号:安装类型为空心轴类型 (H) 时，不需要轴对齐符号。
规格代号
无标记:带电机无制动器及无电机双轴形时，不需要规格标记。
B:附带电机、附带制动器时附加。
选项符号
·电缆位置
M1:90°转动 M1:180°转动 M1:270°转动
·空心轴孔径
S1：Φ20 S2：Φ25 S3：Φ30
商品一览表
DCBL准双曲面齿轮减速电机0.2kW（型号 DCHM020~）
DCBL准双曲面齿轮减速电机0.4kW（型号 DCHM040~）
DCBL准双曲面齿轮减速电机0.75kW（型号 DCHM075~）
选项

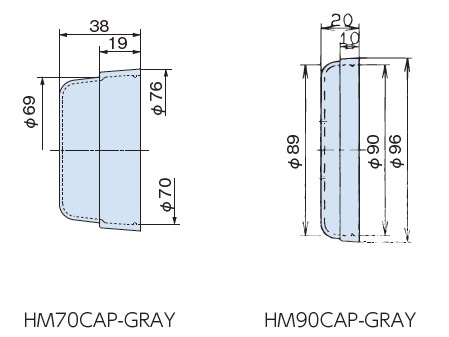

轴端盖
·备有中空轴形、安装在与安装相反一侧的中空轴端的盖板。
(材质:聚丙烯树脂制色:浅灰色)
・尺寸（单位：mm）、PDF图纸、标准价格和交货期
| 型号 | 容量、速比 | PDF图纸 | 标准价格 | 交货期 |
|---|---|---|---|---|
| HM70CAP-GRAY | DCHM020-20H10～60 | お問合せください | お問合せください | |
| HM90CAP-GRAY | DCHM040-30H10～50 DCHM075-35H10～50 |
お問合せください | お問合せください |
扭力臂
·中空轴形，备有轴上安装时的扭矩臂。附适配器，可对应双轴形。(材质:SS400)
根据减速机的安装情况，它可以安装在任一位置。
尺寸（单位：mm）、PDF图纸、标准价格和交货期
| 型号 | 容量、速比 | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | 推荐 螺栓 |
板厚 t |
PDF图纸 | 标准价格 | 交货期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM100TA | 60W 1/5～1/240 90W 1/5～1/240 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
100 | 62 | 38 | 70 | 82 | 126 | 9 | 11 | 37 | 9 | 11 | M10 | 4.5 | お問合せください | お問合せください | |
| HM150TA | 0.1kW 1/160～1/480 0.2kW 1/80～200 0.4kW 1/5～1/50 |
150 | 103 | 47 | 88 | 129 | 157 | 11 | 15 | 47 | 11 | 13 | M12 | 6 | お問合せください | お問合せください | |
| HM200TA | 0.1kW 1/600～1/1200 0.2kW 1/300～1/480 0.4kW 1/60～1/200 0.75kW 1/5～1/50 |
200 | 142 | 58 | 106 | 171 | 188 | 12 | 17 | 47 | 13 | 17 | M16 | 6 | お問合せください | お問合せください |
