钢系列敞开式TKS型

製品写真
  • 链节
    缩短、延长
  • 短縮できます
  • 延長できます
  • 比TK型电缆拖链更经济实惠。
  • ·便于插入电缆软管。
  • ·塑料制的纵向隔板采用滑动方式。
  • ·手臂是铝制的穿脱棒型。

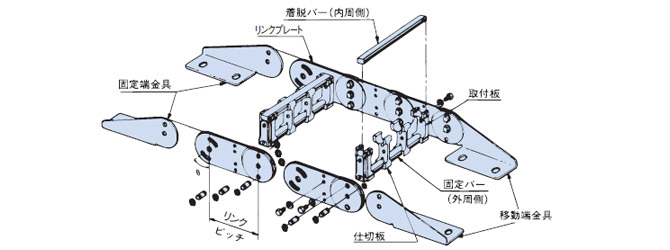

结构

结构

特性

1.拆卸杆易于拆卸

可将电缆软管旋转90°以方便拆卸和插入。

2.可调纵隔板

纵向隔板可左右滑动，可根据电缆软管的外径进行任意调整。

3.高强度、高刚性

采用与TK型相同的钢制连杆，强度和刚性优于塑料制。

特殊规格

关于特殊规格的对应请参照这里。

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

缆线
・软管
最大外径
mm		 内高
mm		 内宽
mm		 间距
mm		 弯曲半径
mm
75 90 125 145 200 250 300
27 31 100 70 TKS070SP100R75 TKS070SP100R90 TKS070SP100R125 TKS070SP100R145 --- --- ---
150 TKS070SP150R75 TKS070SP150R90 TKS070SP150R125 TKS070SP150R145 --- --- ---
200 TKS070SP200R75 TKS070SP200R90 TKS070SP200R125 TKS070SP200R145 --- --- ---
42 46 100 95 --- --- TKS095SP100R125 TKS095SP100R145 TKS095SP100R200 TKS095SP100R250 TKS095SP100R300
150 --- --- TKS095SP150R125 TKS095SP150R145 TKS095SP150R200 TKS095SP150R250 TKS095SP150R300
200 --- --- TKS095SP200R125 TKS095SP200R145 TKS095SP200R200 TKS095SP200R250 TKS095SP200R300
