产品信息 直线作动机
椿本的直线作动机包括一系列采用自主生产的高品质螺杆的电动缸和千斤顶，以及我们专有的Zip Chain传动装置。
螺杆机构和Zip Chain机构都能充分发挥产品的特性，可用于各种应用，包括高速、高频运行和需要高精度的操作。
* Zip Chain机制是我们专有的技术，其中两条链像拉链一样相互连接，形成一个单一、坚固的支柱，可用于推拉。
直线导轨机构的种类
Zip Chain机构
- 高速
- 高频率
- 耐用性
- 紧凑
该机制采用了椿本独有的技术“ Zip Chain”。
紧凑性优良，具有高节拍运行所需的高速、高频率、耐久性。
将2根链条咬合成1根棒状，可推拉。
它被命名为Zip Chain因为它像拉链一样可以相互连接。
（点击此处访问Zip Chain机制的专用网站）
滚珠丝杆机构/梯形螺杆机构
- 高频率
- 容许负荷较大
- 安静性
滚珠丝杆机构
在螺钉轴和螺母之间放入钢球，滚动摩擦，实现高效率动作的机构。
与梯形丝杠机构相比，适用于高速、高频用途，因此适用于对生产效率有要求的装配线等。
另外，由于效率高，可以使驱动源小型化。
由于我们使用自主研发生产的高可靠性滚珠丝杆，因此可以预测其使用寿命。
与普通滚珠丝杆相比，每转行程（导程）更长的滚珠丝杆称为高导程滚珠丝杆，即使输入转速与普通滚珠丝杆相同，也能达到更高的转速。
梯形丝杠机构
通过螺丝轴与螺母滑动摩擦而动作的机构，适用于维修用途等低速、低频率运行。
它具有滚珠丝杆机构所不具备的自锁特性，因此可以承受负载。
另外，因为构造简单所以很经济。
椿本的直线作动机产品线
| 电缸：电动缸 | 螺旋千斤顶： 动力千斤顶 |
滚珠丝杆升降装置： 电动高速丝杆 |
啮合链执行机构： Zip Chain传动装置 |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| 机构类型 | 滚珠丝杆 梯形螺杆 |
滚珠丝杆 高导程 滚珠丝杆 |
梯形螺杆 | 滚珠丝杆 | Zip Chain |
| 用途 | 推拉负荷 | 推拉负荷 | 负载保持 | 推拉负荷 | 推拉负荷 |
| 特性 | 电机一体型简单布线 实现清洁环境 |
可选择多种螺纹类型 | 高速、高频次、低地板、长寿命 | 速度快、频率高， 低地板，长寿命 |
|
| 推力 | 最高490kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| 行程 | 最大2000mm | 最大2000mm | 最大1500mm | 最大2000mm | |
| 速度、运行频率 | 最大速度：333mm/s 负载持续率：50%ED *1 |
最大螺杆轴转速： 50 至 120 mm/s*2 允许的负载持续率： 30%ED |
最大螺杆轴转速： 40mm/s 允许的负载持续率： 20%ED |
最大螺杆转速：200mm/s 允许的负载持续率：100%ED *3 |
最高速度：1000mm/s 负载持续率：100%ED |
| 应用实例 |
倾斜装置
止动器 |
工作台升降
轧辊 |
遍历
取出 |
堆垛・拆垛
托盘 |
|
- ※1 Eco系列伺服类型时
- ※2因螺钉类型而异
- ※3根据条件而不同
直线作动机产品清单
由滚珠丝杆或梯形螺杆和蜗轮蜗杆组成的螺旋千斤顶。
螺杆千斤顶是通过螺钉螺母机构将驱动器的旋转转换为推进力，前后移动螺钉轴的直线运动机构。
与以推拉负载为目的的气缸不同，该直线作动机主要用于固定负载，主要应用于输送物的升降和定位。
椿本的动力千斤顶采用内置蜗轮蜗杆升降螺杆的机构，只需将其连接到驱动电机即可操作。
它还支持使用联轴器和斜伞齿轮减速机连接多个单元。
我们还提供各种类型和规格的产品，如下所示。我们可以提供动力千斤顶，它“能够满足您设备的需求”。
- -滑动螺母类型，由于螺母随着螺钉旋转而上下移动，因此无需安装垫圈。
- - 丝杠有三种类型：滚珠丝杆（高速、高频次）、高导程滚珠丝杆（超高速、高频）和梯形螺杆（低速、负载保持）。
- - 低粉尘产生规格，非常适合洁净室；不锈钢螺杆轴规格（仅限梯形螺杆）；左旋螺杆规格（仅限梯形螺杆），可提高布局灵活性。
JWB（滚珠丝杆式）
型号JWB~
JWB（滚珠丝杆型）是一种利用滚动摩擦实现节能运行的螺旋千斤顶。
- -主要部件是精密滚珠丝杆和高精度蜗轮蜗杆。
- ・高效：
滚珠丝杆效率高，用较小的驱动源即可产生较大的推力。 - ・提高速度：
与梯形螺杆相比，该螺杆效率更高，可在更高速度下实现更平稳的运行。 - ·长寿：
它采用高度可靠的滚珠丝杆，确保使用寿命长。 - ※因为没有自锁，所以需要刹车。
基本容量kN
4.90～980
螺钉类型
滚珠丝杆
行程mm
100～2000
JWH（高导程滚珠丝杆）
型号JWH~
JWH (高导程滚珠丝杆) 是一种具有高导线滚珠丝杆的螺旋升降机，在输入转速与 JWB 型相同的情况下，可以达到更高的转速。(最高可达 4 倍）
- -主要部件是高导程滚珠丝杆和高精度蜗轮蜗杆。
- ·高速：
通过使用高可靠性高导程滚珠丝杆，丝杠轴转速可提高至最高 7.5 m/min。 - ・低噪音：
为了达到与 JWB（滚珠丝杆式）相同的速度，驱动源中使用减速单元来降低输入旋转速度。
这样可以降低插孔噪音。 - ※因为没有自锁，所以需要刹车。
基本容量kN
9.80～196
螺钉类型
高导程滚珠丝杆
行程mm
100～2000
JWM（梯形螺杆型）
型号JWM~
JWM（梯形螺杆型）是一种标准型螺杆千斤顶，适用于低速和低频使用。
- -主要部件是自调心梯形螺杆和.高精度蜗轮蜗杆。
- ·经济实惠:
简单小巧的构造经济实惠。 - ・低速/低频：
利用滑动接触梯形螺杆特性，它非常适合低速、低频应用。 - ・负载保持力：
梯形螺杆经计算具有自锁特性，可以保持载荷。
*由于振动、冲击等原因，自锁功能可能会失效。 - ·不锈钢螺丝规格备货齐全:
JWM025和JWM050的2个机种，使用奥氏体不锈钢，螺丝轴标准化。 - ·备有左螺丝样式:
输入旋转方向相同，与右螺丝样式相反，螺丝可活动。
基本容量kN
1.96～980
螺钉类型
梯形螺杆
行程mm
100～2000
关于各系列的使用方法，请参照以下资料。
螺杆千斤顶的基本知识
结构

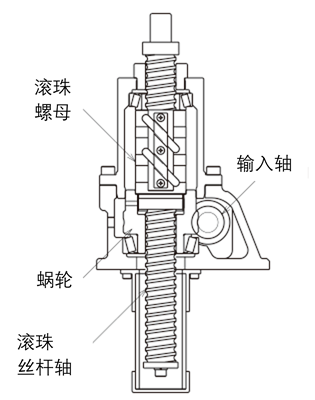

滚珠丝杆型

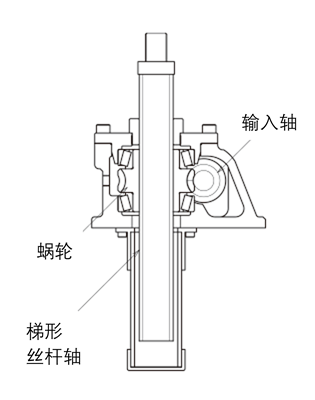

梯形螺杆型
主要包括:。
- 输入轴:
连接到驱动源 (如电动机) 的轴通常已关闭蜗轮。扭矩通过该蜗杆传递到蜗轮。 - 蜗轮:
接收来自蜗轮的扭矩，在减速的同时增加扭矩。 - 螺母:
与蜗轮一体化，将通过蜗杆和蜗轮放大的扭矩传递到螺纹轴 (滚珠丝杠或梯形丝杠) 。 - 螺钉轴:
通过螺纹将螺母传递的扭矩转换为直线推进力。
