ECHT挠性NEH系列联轴器（​盘式联轴器）

製品写真
  • 这是一个大型膜片联轴器，最大扭矩可达 176,000 N・m。
  • 这种单元垫块型允许在不拆卸盘式接头的情况下拆卸和组装垫片单元。
  • 适配器轮毂类型允许轴孔直径比标准轮毂更大。
  • ·适用轴径:Φ72mm~Φ289mm
  • ·扭矩范围:8820~176000N·m

特性

  • ·除了标准轮毂 (N轮毂)，适配器轮毂 (A轮毂) 可以获得更大的轴孔直径，拆卸磁盘连接部件
    备齐了无需安装即可拆卸、组装隔套单元的单元隔套轮毂 (U轮毂) 。
  • - 也可生产与齿轮联轴器兼容的规格，用于替换齿轮联轴器。
  • -也可以生产长垫块型。
  • ·也可以使用分割型垫片和绝缘螺栓组制作电绝缘规格。
  • ※如希望使用键以外的连接方式时，请咨询本公司。

结构

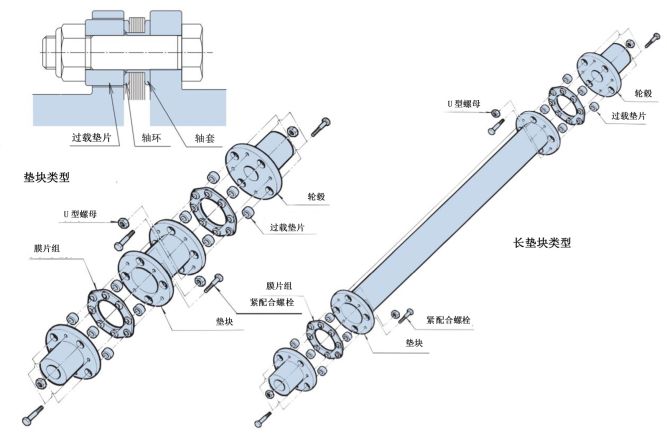

構造図

各种规格 (特殊规格)

  • ・单侧适配器轮毂型（A型轮毂） ・单元垫块型（U型）

    适配器轮毂类型允许比标准轮毂更大的孔径，而单元垫块型允许在不拆卸盘式接头的情况下拆卸和组装垫片单元。

  • A轮毂类型

    片側アダプタハブタイプ

    U型

    ユニットスペーサタイプ

  • ・齿轮联轴器兼容规格

    为了使总长度和轮毂长度与齿轮联轴器相同，轮毂端面距离（J尺寸）已缩短。可以直接更换。

    它省去了齿轮联轴器润滑所需的成本和人工，使其成为TPM的理想选择。（详情请联系我们。）

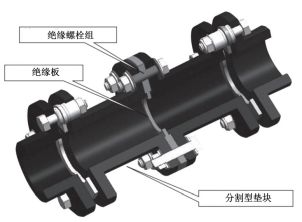

  • ·电气绝缘规范

    绝缘电阻值为1MΩ以上，垫片全部组装后，进行了耐电压、绝缘测试。(基于JIS C 8201-1)

  • 電気絶縁仕様

产品目录、使用说明书

型号表示例

NEH 14 W - NH100JD2 V X AH120JD2 - J 1000
|
系列		 |
尺寸		 ｜
｜
｜
 |
左轮毂符号		 ｜
｜
｜
 |
右毂符号		 ｜
｜
｜
 |
J尺寸
类型
W：垫块型
U：单元垫块型		 立式
立式长间隔板的
表示底侧 (下侧) 的轴孔直径。		 长间隔
J:长间隔
长间隔板
请参照商品目录
中心符号详细信息
轮毂形状 轴孔公差 轴孔直径 键槽公差 固定螺钉位置
N H 100 J D2
A H 120 J D2
N:標準ハブ
A:アダプタハブ
U:ユニットハブ		 F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7		 轴孔直径为
1mm单位		 J:新JISJs9 (标准)
P:新JISP9
F:旧JISF7
E:旧JISE9
单击放大

产品型号列表

※单击形状编号以显示详细信息。

容许扭矩
N・m		 类型 标准轮毂 单侧适配器轮毂
预留孔产品 轴孔工件
8820 隔板 NEH09W-NRXNR NEH09W-N□□□□D□XN□□□□D□ NEH09W-N□□□□D□XA□□□□D□
单元间隔 NEH09U-URXUR --- ---
13700 隔板 NEH14W-NRXNR NEH14W-N□□□□D□XN□□□□D□ NEH14W-N□□□□D□XA□□□□D□
单元间隔 NEH14U-URXUR --- ---
19600 隔板 NEH20W-NRXNR NEH20W-N□□□□D□XN□□□□D□ NEH20W-N□□□□D□XA□□□□D□
单元间隔 NEH20U-URXUR --- ---
29400 隔板 NEH30W-NRXNR NEH30W-N□□□□D□XN□□□□D□ NEH30W-N□□□□D□XA□□□□D□
单元间隔 NEH30U-URXUR --- ---
40200 隔板 NEH41W-NRXNR NEH41W-N□□□□D□XN□□□□D□ NEH41W-N□□□□D□XA□□□□D□
单元间隔 NEH41U-URXUR --- ---
53900 隔板 NEH55W-NRXNR --- ---
68600 隔板 NEH70W-NRXNR --- ---
88200 隔板 NEH90W-NRXNR --- ---
108000 隔板 NEH110W-NRXNR --- ---
132000 隔板 NEH135W-NRXNR --- ---
147000 隔板 NEH150W-NRXNR --- ---
176000 隔板 NEH180W-NRXNR --- ---

注)型号□□中含有轴孔公差、轴孔直径、键槽公差、固定螺钉位置。
