动力刚性​联轴器 (刚性耦合)

产品图片
  • 采用锥形锁紧结构，实现了高可靠性紧固的机床用刚性联轴器。
  • 它没有任何挠性组件，因此不能吸收不对齐。请仅在确实可以放入的情况下使用。
  • ·适用轴径:Φ16mm~Φ48mm
  • ·扭矩范围:78~489N·m

特性

  • ·备有直轴型和锥轴型

    与锥轴伺服电机对应，适用Φ11锥轴和Φ16锥轴用适配器。

  • ·可靠的缔结

    通过采用锥形锁紧方式，实现了更大的轴固定力。

  • ·高扭转刚度

    因为是没有挠性元件的结构，所以具有高刚性。

  • ·无背隙

    锥形锁方式采用摩擦连接，因此无背隙。

  • ·紧凑、低惯性矩

    由于轴方向长度缩短到了极限，因此可以进行紧凑设计。另外，通过将轮廓形状多角形化，还实现了惯性力矩的降低。

轴孔直径组合

  • ·直轴型

(单位:mm)

型号 轴孔直径D1XD2
EPR50 16X16 16X20 20X20 20X22 - - -
EPR58 20X25 22X25 25X25 - - - -
EPR68 25X30 30X30 25X35 28X35 30X35 32X35 35X35
EPR78 预留孔产品需要额外加工。请联系我们交货期和价格。

  • ·锥轴类型

(单位:mm)

型号 轴孔直径D1XD2 (锥轴孔直径)
EPR50 16X11T (Φ11锥度) 20X11T (Φ11锥度) 22X11T (Φ11锥度)
EPR58 20X16T (Φ16锥度) 22X16T (Φ16锥度) 25X16T (Φ16锥度)

扭矩范围

型号 容许扭矩N·m
EPR50 90～139
EPR58 78～188
EPR68 144～454
EPR78 176～489

  • ※各型号的详细规格请参照第6项的“产品型号一览表”。

结构

  • ·直轴型


ストレート軸タイプ

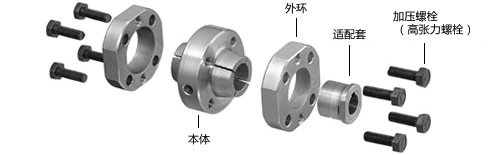

  • ·锥轴类型

テーパ軸タイプ

产品目录、使用说明书

型号表示例

·直轴型
EPR 50 - 16 X 20
|
系列		 |
尺寸
(数字为外径)		 |
左毂轴孔径
mm		 |
右毂轴孔径
mm

·锥轴类型
EPR 50 - 16 X 11T
|
系列		 |
尺寸
(数字为外径)		 |
左毂轴孔径
mm		 |
锥轴孔径
mm

产品型号列表

※单击形状编号以显示详细信息。

尺寸 直轴孔×直轴孔 直轴孔×锥轴孔
EPR50 EPR50-16X16 EPR50-16X11T
EPR50-16X20 ---
EPR50-20X20 EPR50-20X11T
EPR50-20X22 EPR50-22X11T
EPR58 EPR58-20X25 EPR58-20X16T
EPR58-22X25 EPR58-22X16T
EPR58-25X25 EPR58-25X16T
EPR68 EPR68-25X30 ---
EPR68-25X35 ---
EPR68-28X35 ---
EPR68-30X30 ---
EPR68-30X35 ---
EPR68-32X35 ---
EPR68-35X35 ---
