带侧置滚子双倍节距链
- 带侧置滚子双倍节距链是一种自由流动链，其中双倍节距的销轴延伸出来，并在其上连接有自由旋转的侧置滚子。
- 由于可以安装多个侧置滚子，因此适用于直接输送小型搬运物的输送机。
- 提供标准规格、λ（免加油）规格和SS（不锈钢）规格。
- * 我们也提供NP规格（镀镍），详情请联系我们。
特性
- - 配备侧置滚子，适合使输送机更加紧凑。
- ·可进行后屈，返回侧的配置更容易。
- -由于可以安装多个侧置滚子，因此也适用于将小型搬运物直接放置在侧置滚子上的输送机。
- 侧置滚子规格
产品目录、使用说明书
关于每个规格
标准规格
- · 链体由钢制成，R 型滚子可选择钢制或塑料滚子滚子。
- 钢辊
- ·所有部件都是钢制的热处理硬化品。
- ・使用温度範囲：-10℃～150℃
- ·需要加油。
- 塑料R滚子 (工程塑料)
- ·重量轻 (钢比降低30%)，噪音低 (钢比降低5~7dB)
- ·运行阻力 (钢比降低30%)
- ・使用温度範囲：-10℃～80℃
- ·旗杆和轴套之间需要加油。工程塑料滚子的颜色是白色。
Lambda（免加油）规格
- - 通过使用特殊含油套筒，可以长时间使用免加油。
*钢制侧置滚子需要上油。 - -容许张力与标准规格相同，但为了便于识别，内外板均涂黑色氧化处理。
- ・使用温度範囲：-10℃～150℃
- ·请避免在药品、水中或清洗、脱脂的环境中使用。
- ·制作到RF2060为止。
- 侧置滚子有工程塑料辊（塑料滚子、塑料制动辊、导电辊）和钢辊两种材质。
SS (不锈钢) 规格
- ·除销 (沉淀硬化不锈钢) 以外的部件为18-8不锈钢，具有耐腐蚀性。
- - S 型辊为不锈钢辊，双倍节距R 型辊可从两种类型中选择：塑料滚子和不锈钢辊。
- 钢辊
- ·链条本体及本体滚子为不锈钢制，具有耐腐蚀性。
- ・使用温度範囲：-20℃～400℃
- ·需要加油。
- 塑料R滚子 (工程塑料)
- ·重量轻 (钢比降低30%)，噪音低 (钢比降低5~7dB)
- ·运行阻力 (钢比降低30%)
- ・使用温度範囲：-20℃～80℃
- ·旗杆和轴套之间需要加油。工程塑料滚子的颜色是白色。

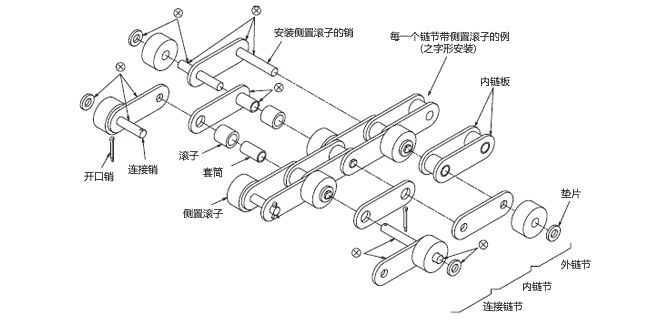

结构
单击放大
- ・x 标记表示过过盈配合。

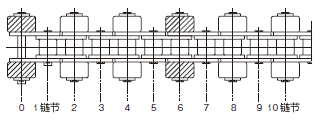

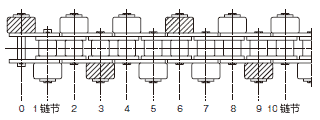

侧置滚子安装位置
| 以交错排列形安装时 | 平行形安装时 |
|---|---|
 |
 |
|
|
商品一览表
※单击以查看详细信息。
注
1. 为方便起见，“链体”一词是指除侧置滚子以外的整个链条。
2. *1 即使链条本身是Lambda规格，钢侧置滚子也必须上油。
3. 只有侧置滚子安装销（※2）采用沉淀硬化不锈钢制成。
4. 当导电滚子和链体符合NP规格时，制动器为弹簧制动器。
5. 如果侧置滚子是 KV 辊，则主辊将是 S 辊。
6. *3 如果链体是SS规格，则滚子为不锈钢材质。
选定链轮规格时
需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。
对于带侧置滚子双倍节距链，请使用标准钢制双倍节距链轮。
S滚子的链轮齿数在30齿以上时，可以使用RS链轮。
链条链轮适合表请看这里。
每单位链节数
除非另有规定，带侧置滚子的链条将以 1 个单位（1 根链条长度）交付。
| 链尺寸 | 每单位链节数 |
|---|---|
| RF2040 | 120 |
| RF2050 | 96 |
| RF2060 | 80 |
| RF2080 | 60 |
| RF2100 | 48 |
