附上滚子RS ​形链

产品图片
  • 带顶置滚子RS链是将RS链的链板向上延长，在延长部分安装可自由滚动的顶置滚子的自由流动链。
    ​
  • 链条本身的宽度尺寸较其他自由流动链条小，并以两侧板支承托上滚子，适用于坚固的自由流动
    输送机。
  • 提供标准规格、λ（免加油）规格和SS（不锈钢）规格。
  • * 我们也提供NP规格（镀镍），详情请联系我们。

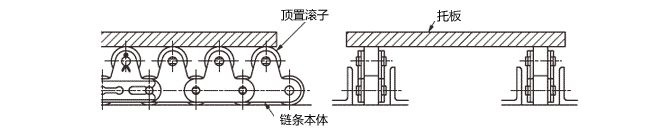

用途

  • 适用于低速搬运重物，尤其在汽车生产设备中被大量采用。
用途

顶辊规格

产品目录、使用说明书

关于每个规格

标准规格

  • ·链条主体材质包括滚子在内，全部部件为钢制的热处理硬化品。
  • -顶部滚轮可以选择塑料滚子或钢滚轮。
  • ・使用温度範囲：-10℃～150℃
  • ·需要加油。

Lambda（免加油）规格

  • - 采用特殊含油套筒可实现长期免加油。（钢制上辊需要加油。）
  • -顶部滚轮可以选择塑料滚子或钢滚轮。
  • -容许张力与标准规格相同，但为了便于识别，内外板均涂黑色氧化处理。
  • ・使用温度範囲：-10℃～150℃
  • ·请避免在药品、水中或清洗、脱脂的环境中使用。

SS (不锈钢) 规格

  • ·链条本体及本体滚子为18-8不锈钢，耐腐蚀性。
  • ・使用温度範囲：-20℃～400℃
  • ·需要加油。

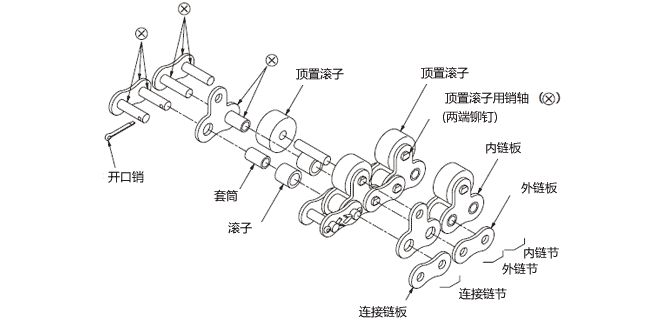

结构


单击放大
  • ・x 标记表示过过盈配合。

商品一览表

※单击以查看详细信息。

链条本体的
样式		 本体
滚轮		 塑料顶板辊的类型 钢顶滚子类型 间距
mm		 滚子直径
mm		 内链节
内宽
mm
塑料
滚轮		 KV
滚子		 钢辊
(不锈钢辊※2)		 Lambda
滚轮
标准规格
RS型 钢 RS40-TRP ---RS40-TR RS40-TRLM 12.70 7.92 7.95
RS50-TRP ---RS50-TR RS50-TRLM 15.875 10.16 9.53
RS60-TRP ---RS60-TR RS60-TRLM 19.05 11.91 12.70
RS80-TRP ---RS80-TR RS80-TRLM 25.40 15.88 15.88
RS100-TRP ---RS100-TR --- 31.75 19.05 19.05
Lambda规格
(LMC)
※1
RS型 钢 RS40-LMC-TRP ---RS40-LMC-TR RS40-LMC-TRLM 12.70 7.92 7.95
RS50-LMC-TRP ---RS50-LMC-TR RS50-LMC-TRLM 15.875 10.16 9.53
RS60-LMC-TRP ---RS60-LMC-TR RS60-LMC-TRLM 19.05 11.91 12.70
RS80-LMC-TRP ---RS80-LMC-TR RS80-LMC-TRLM 25.40 15.88 15.88
RS100-LMC-TRP ---RS100-LMC-TR --- 31.75 19.05 19.05
SS规格
（不锈钢规格）
RS型 不锈钢 RS40-SS-TRP RS40-SS-TR-PKV RS40-SS-TR --- 12.70 7.92 7.95
RS50-SS-TRP RS50-SS-TR-PKV RS50-SS-TR --- 15.875 10.16 9.53
RS60-SS-TRP RS60-SS-TR-PKV RS60-SS-TR --- 19.05 11.91 12.70
RS80-SS-TRP ---RS80-SS-TR --- 25.40 15.88 15.88
RS100-SS-TRP ---RS100-SS-TR --- 31.75 19.05 19.05

注
1. 为方便起见，“链体”一词是指除上滚子以外的整个链条。
2. *1 即使链条本身是 Lambda规格，钢制上滚子也必须上油。
3. *2 如果链体是SS规格，则滚子为不锈钢材质。

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

附带上滚子的RS型链请使用标准钢制RS链轮。

链条链轮适合表请看这里。

链轮匹配表
