产品信息 机械式保护机器
该产品系列包括滚珠型扭矩过载保护装置，当负载超过设定值时，滚珠会从袋中弹出并空转（跳闸）；摩擦型扭矩限制器，当负载超过摩擦力时，滚珠会滑动；以及适用于连续滑动的滑动离合器和制动器扭矩保持器和迷你型扭矩保持器。
机械式保护机器的类型
球型（扭矩过载保护装置）
通过球传递动力。
负荷上升到设定值以上时，球会从袋中弹出空转 (跳闸)，从而切断动力。
一旦过载解除，它将自动恢复或手动复位，并且具有很高的重复跳闸精度。
单击放大

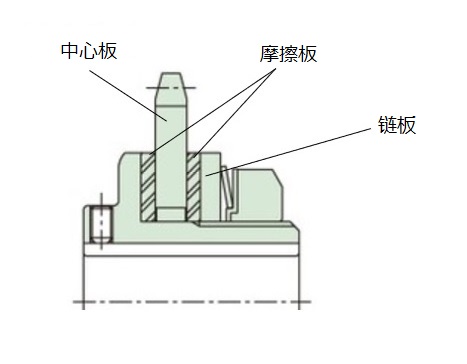

摩擦型（扭矩限制器、扭矩保持器、迷你型扭矩保持器）
利用摩擦力传递动力。
承受超出摩擦力以上的负荷时，打滑并中断动力。
过载消除后自动复位，但无法复位至原先的位置。构造比传动滚珠式简单，价格低廉。
单击放大
与安全销的区别
在安全销保护方法中，如果载荷增加并超过销的强度，销就会断裂，扭矩就会被切断。
它价格便宜，但不会自动恢复，所以你需要更换销钉，而且设定的扭矩也无法调整。
椿本机械式保护机器在两种类型中均能自动恢复，从而减少维护工作。
切断动力的转矩的设定可以无阶段进行，所以可以配合装置进行调整。
椿本机械式保护机器的各种变体
| 扭矩过载保护装置 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TGB系列 | TGE系列 | TGF系列 | TGX系列 | TGM系列 | TGK系列 | TGH系列 | ||||
| 小型尺寸 (TGB08~16) |
中形尺寸 (TGB20~70) |
重复动作 (TGB90~130) |
附链轮 (TGB20~70) |
|||||||
| 扭矩范围 [N・m] |
0.3～11 | 9.8～1080 | 441～7150 | 9.8～1080 | 1.0～700 | 6.0～4900 | 1.5～784 | 0.6～1060 | 15～392 | 32～5050 |
| 轴孔加工范围 [mm] |
6～16 | 10～70 | 44～130 | 10～70 | 12～50 | 10～90 | 9～70 | 10～60 | 10～45 | 12～125 |
| 重复动作 扭矩精度 |
±10% | ±10% | ±10% | ±10% | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% |
| 背隙 | 无 | 小 | 小 | 小 | 小 | 极小 | 无 | 无 | 极小 | 小 |
| 复原方法 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 手动 |
| 过载检测 | TG传感器 | TG传感器 | TG传感器 | TG传感器 | TG传感器 | TG传感器 | TG传感器 | 极限 开关 |
极限 开关 |
TG传感器 |
| 转矩刻度 | 有 | 有 | 有 | 有 | 无 | 有 | 有 | 有 | 无※1 | 无 |
| 外观 |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
※1可通过调节器的压力调节扭矩。
| 扭矩限制器 | 扭矩保持器 | 迷你型扭矩保持器 | |
|---|---|---|---|
| TL | TFK | MK | |
| 扭矩范围 | 1.0～9310 [N・m] |
0.6～650 [N・m] |
1.96～39.2 [N・cm] |
| 轴孔加工范围 [mm] |
9～130 | 9～64 | 8・10・12 |
| 背隙 | 无※2 | 无※2 | 无※2 |
| 复原方法 | 自动 | 自动 | 自动 |
| 过载检测 | 接近开关 转速计 |
― | ― |
| 转矩刻度 | 无 | 有 | 有 |
| 外观 |  |
 |
 |
※2仅限单向运行时。
机械式保护机器产品清单
扭矩过载保护器
一种高精度、分离式机械式保护机器，采用滚珠或凸轮结构。
您可以根据您的应用需求选择各种类型，包括通用型、无背隙型、密封型、宽范围扭矩设定型和气动离合器结构型。
扭矩过载保护装置TGB系列
型号TGB~
品种丰富用途广泛的通用型
- ·有小形、中形、大形等多种尺寸可供选择，是一款适用于多种用途的商品。
- ·即使尺寸相同，也可通过不同颜色的弹簧来区分设定扭矩
- ・另有链轮和联轴器类型可供选择
设定扭矩范围
0.3～7150 N・m
重复转矩精度
±10%
背隙
小
扭矩过载保护器TGE系列
型号TGE~
相同尺寸、可进行大范围扭矩设定的款式
- ·可选择可安装小直径滑轮、宽幅滑轮的类型1和可直接安装A型链轮、滑轮的类型3
- ·即使是相同尺寸，也可以根据弹簧的数量区分设定扭矩
设定扭矩范围
1.0～700 N・m
重复转矩精度
±5%
背隙
小
扭矩过载保护器TGX系列
型号TGX~
独创的传动滚珠与楔形构造，高精度类型。
- ·没有背隙，平时的刚性很好。
- ·行程中的运动损失极小
- ·即使尺寸相同，也可通过不同颜色的弹簧来区分设定扭矩
- ・另有联轴器式和动力锁式可供选择
设定扭矩范围
1.5～784 N・m
重复转矩精度
±5%
背隙
无
设定扭矩范围
6.0～4900 N・m
重复转矩精度
±5%
背隙
极小
扭矩过载保护器TGM系列
型号TGM~
耐环境性好的密封型
- ·由于是封入润滑脂的密闭型，因此不会因灰尘、油、水等的侵入而影响扭矩精度。
- ·凸轮从动轴承和口袋的啮合是两点接触按压的，所以没有背隙。
- ・另有链轮和联轴器类型可供选择
设定扭矩范围
0.6～1060 N・m
重复转矩精度
±5%
背隙
无
扭矩过载保护器TGK系列
型号TGK~
带气动离合器功能的多功能款
- ·通过调节调节器的空气压力，可以远程操作运转中的扭矩。
- ·也可以通过远程操作作为ON OFF离合器使用。
- ・可与ECHT挠性联轴器配合使用
设定扭矩范围
15～392 N・m
重复转矩精度
±5%
背隙
极小
扭矩过载保护器TGH系列
型号TGH~
可直接安装在电机等高速旋转轴上，也可支持高扭矩的型号
- ·重复动作扭矩精度在±5%以内
- ·由于超负荷而跳闸后，具有驱动侧的旋转不会传到从动侧的功能。
- ・也可生产联轴器式和滑轮式两种类型。
设定扭矩范围
32～5050 N・m
重复转矩精度
±5%
背隙
小
