通用/强力大型输送链　ATA规格

製品写真
  • 高端AT规格（高级型号）
  • 与AT规格相比，衬套和滚子之间的耐磨性提高了一倍，销和衬套之间的耐磨性提高了 1.5 倍，最大容许张力提高了 1.2 倍。
  • RF08~RF36尺寸仅支持R辊、F辊。
  • 环境温度：-20°C* 至 200°C
  • ※在-20°C以下使用时，请向本公司咨询。

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

バナー画像

产品目录、使用说明书

特性

与AT规格相比，ATA规格提高了耐磨性和最大容许张力。

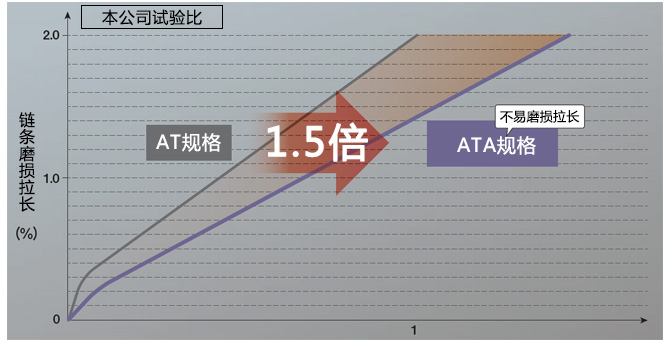

  • ·销钉与衬套间的耐磨性能1.5倍

    ピン～ブシュ間の耐摩耗性能1.5倍

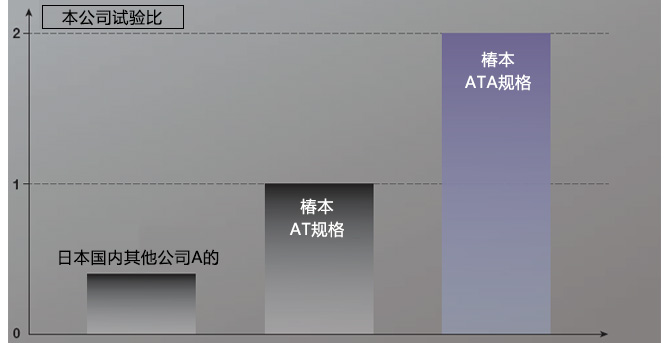

  • ·衬套与滚子间的耐磨性能2倍

    ブシュ～ローラ間の耐摩耗性能2倍

  • ・最大容许张力为1.2倍

*最大容许张力是根据疲劳极限、允许表面压力等设定的值。

商品一览表

※单击查看详细信息

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF08 R --- RF08125R-ATA RF08150R-ATA --- --- --- --- --- 44.5 27
F --- RF08125F-ATA RF08150F-ATA --- --- --- --- --- 44.5
RF10 R RF10100R-ATA RF10125R-ATA RF10150R-ATA --- --- --- --- --- 50.8 30
F --- RF10125F-ATA RF10150F-ATA --- --- --- --- --- 50.8
RF12 R --- --- --- RF12200R-ATA RF12250R-ATA --- --- --- 65 37.1
F --- --- --- RF12200F-ATA RF12250F-ATA --- --- --- 65
RF17 R --- --- --- RF17200R-ATA RF17250R-ATA RF17300R-ATA --- --- 80 51.4
F --- --- --- RF17200F-ATA RF17250F-ATA RF17300F-ATA --- --- 80
RF26 R --- --- --- --- RF26250R-ATA RF26300R-ATA RF26450R-ATA --- 100 57.2
F --- --- --- --- RF26250F-ATA RF26300F-ATA RF26450F-ATA --- 100
RF36 R --- --- --- --- --- RF36300R-ATA RF36450R-ATA RF36600R-ATA 125 66.7
F --- --- --- --- --- RF36300F-ATA RF36450F-ATA RF36600F-ATA 125
※上述间距以外的部分也可制作。请咨询。 返回本页顶部
