动力锁KE系列
标准规格
- ·备有各种小直径尺寸产品，最适合小型步进电机、伺服电机输出轴连接。
- ·部件数量少的简单构造，性价比优异。
- 适用轴径:Φ5~Φ100
- トルク範囲：7.5～9900N・m
- 适用公差：轴：h6、h7、js6、js6、k6、m6、（h9、h10）轮毂孔：H8
- 应用曲面粗糙度:Ra1.6
※轴公差为h9、h10时，传递扭矩为目录值的90%。
不锈钢规格
- ·主体材质采用奥氏体不锈钢材质，具有高耐腐蚀性。
- ·紧固螺栓经特殊润滑涂层处理，组装时无需涂油。
- - 与他社产品相比，在保持高传递扭矩的同时，采用抑制发生面压的设计，因此可兼容小直径轮毂。
此外，紧固螺栓数量少，可减少组装工时。 - ·与KE系列相同，标准产品可对应伺服电机等的正公差轴。
- 适用轴径:Φ5~Φ50
- トルク範囲：5.0～836N・m
- 适用公差：轴：h6、h7、js6、js6、k6、m6、（h9、h10）轮毂孔：H8
- 应用曲面粗糙度:Ra1.6
※轴公差为h9、h10时，传递扭矩为目录值的90%。
无电解镀镍规格
- ·尺寸、传递扭矩均与KE标准系列相同。没有减扭矩。
- ·主体采用了无剥离的无电解镀镍。
- ·紧固螺栓经过具有润滑效果的特殊表面处理，组装时无需涂油。无铬，也考虑到了环境方面。
- *请注意，与其他规格不同，适用的轴公差为h8，轮毂孔公差为H8。
- 适用轴径:Φ5~Φ100
- トルク範囲：7.5～9900N・m
- 适用公差：轴 h8，轮毂孔 H8
- 应用曲面粗糙度:Ra1.6
低面压规格
- ·通过采用专用螺栓，降低了发生面压。(螺栓颜色:蓝色)
- ・它可以用于以前由于厚度不足而强度不足以承受表面压力的小径轮毂。
- ·轴强度不足时也可以考虑。
- ·与标准规格一样，可支持广泛的轴公差。
- ※传递扭矩比标准规格低，请在商品一览表的产品详细画面中确认。
- 适用轴径:Φ5~Φ100
- トルク範囲：6.3～8290N・m
- 适用公差：轴：h6、h7、js6、js6、k6、m6、（h9、h10）轮毂孔：H8
- 应用曲面粗糙度:Ra1.6
※轴公差为h9、h10时，传递扭矩为目录值的90%。
结构
单锥度

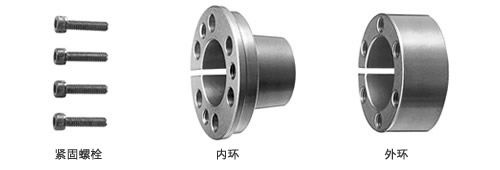

动力锁KE 系列结构简单，由三部分组成：内环、外环和紧固螺栓。
只需拧紧紧固螺栓即可牢固固定。
视频内容
特性和结构
操作方法
产品目录、使用说明书
型号表示例
| PL | 005 | X | 016 | KE | - | SS |
| | 轴径 |
| 外径 |
| 系列名 |
| 规格 |
|||
| 无：标准规格 SS：不锈钢 KP：化学镀镍 LP：低面压规格 |
||||||
商品一览表
※单击以查看详细信息。
