塑料模块链条WT2525VG-M 型
- チェーンピッチ
25.4mm - 对于直线输送
- 封闭型
- 橡胶类型
- WT2520系列定宽型现新增100mm宽橡胶型
- 采用链宽100mm,最适合替换传送带。
- 通过将橡胶模压到链条的输送面上（将不同的材料模压成一个整体），搬运物就不容易滑落，从而可以进行倾斜输送。
特性
-
·链条宽度为100mm,最适合替换传送带
-
·由于输送面橡胶的高摩擦，最适合倾斜输送
通过将橡胶模压到链条的输送面上（将不同的材料模压成一个整体），搬运物就不容易滑落，从而可以进行倾斜输送。

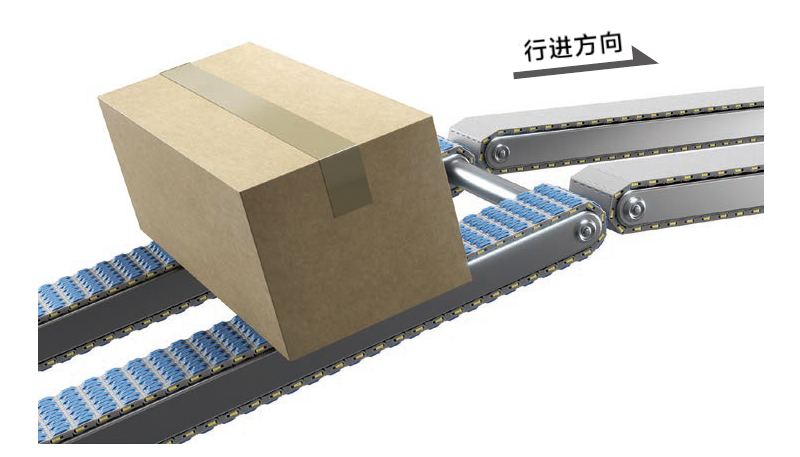

倾斜运输图像
×(可以通过拖动来移动)什么是双色成形 (异材质一体成形) ?
双色成形 (异材质一体成形) 是指将2种不同的树脂 (塑料和弹性体) 组合成一体。
-

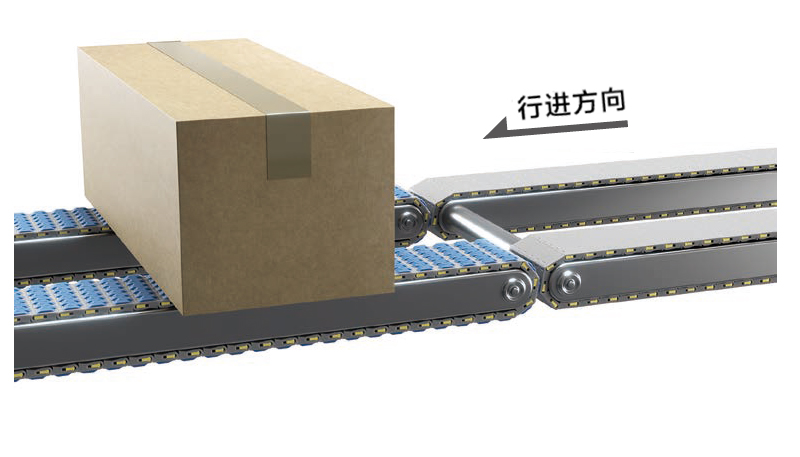

·减少中转空间
通过在传送带端部设置Φ50的圆棒，可缩小换乘空间。
此时正反底部驱动?。
注意：为防止衔接处缠绕，请安装安全装置（例如安全盖）。

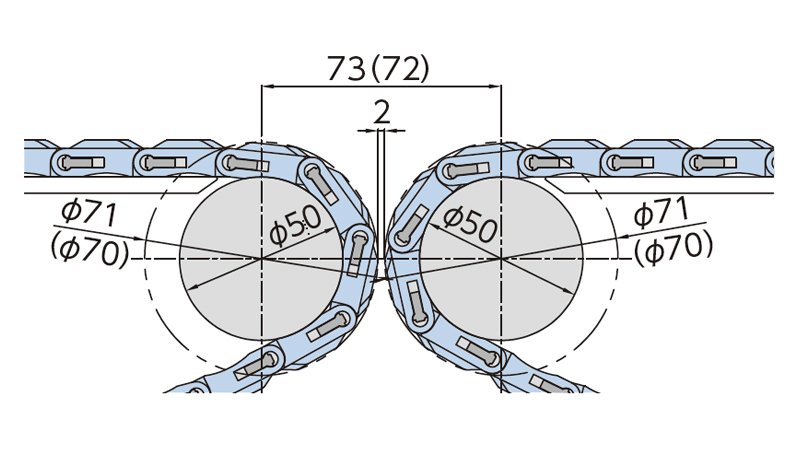

衔接布局
×(可以通过拖动来移动)什么是正反底部驱动?
前进和后退是指电机的正向（向前）和反向（向后）旋转，从而使搬运物能够向前或向后移动。
底部驱动是指驱动部(驱动用链轮、马达)的位置相对于输送面从下到底部。
上述两项统称为正反底部驱动。
-
・可与密织式组合装配结合使用
WT2525VG-M 型（橡胶型）和 WT2525-M 型（封闭型）可以组合装配。
注：如果您想组合装配，请联系我们。
[组合装配]
-
·减少维护时间

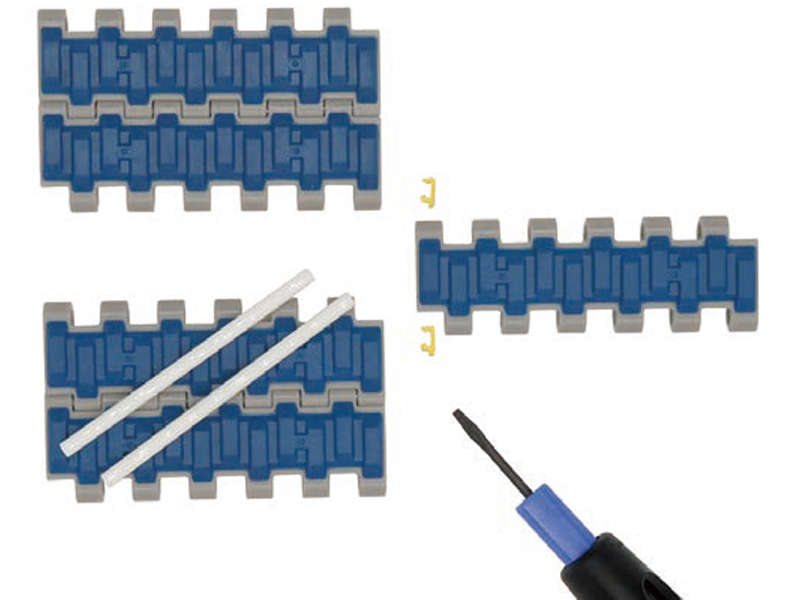

销钉和插头紧固系统使得切断和连接链条变得容易，从而可以进行部分维修。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| 中 | △ | ○ | △ | ○ | ○ | △ | ○ | ○ | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | ● | △ |
用途
- ■倾斜输送
- ■瓦楞纸板的切割搬运

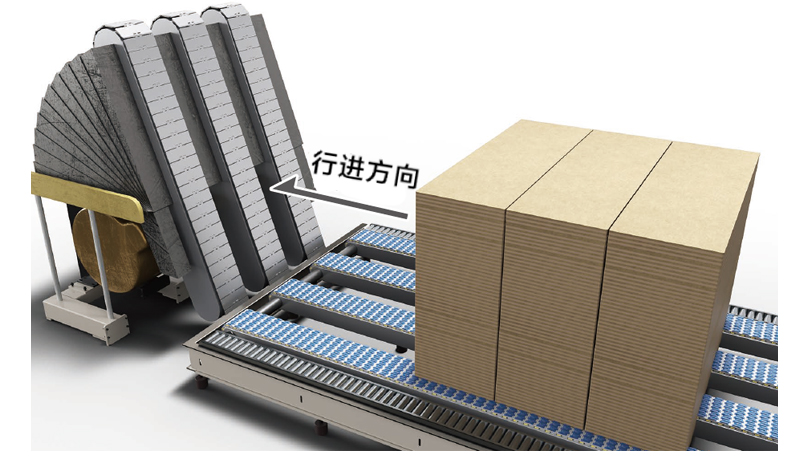

- ■片材自动供给装置

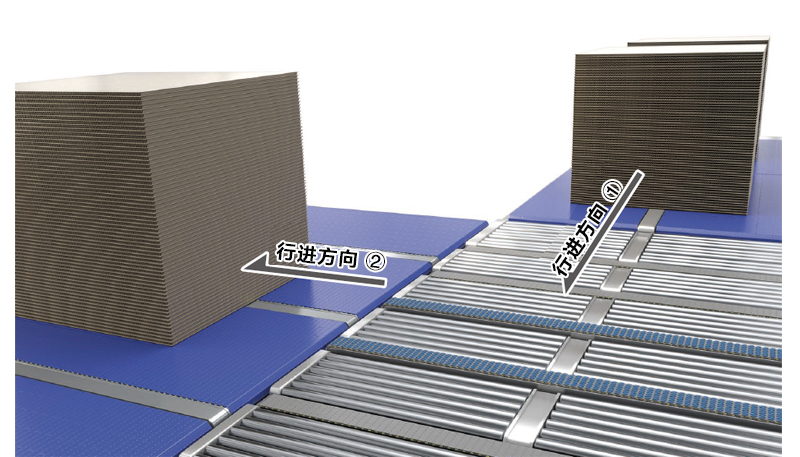

- ■层叠板直角输送
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 25.4 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 封闭型 |
| 橡胶类型 | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT2525VG-M |
|
|
| 链宽mm | 100 |
产品目录、使用说明书
