Zip Chain传动装置​

产品图片
  • 前所未有的高速、高频次、低地板、长寿命驱动器
  • Zip Chain传动装置是一种通过像拉链一样将两条链相互连接起来来执行线性运动的执行器。

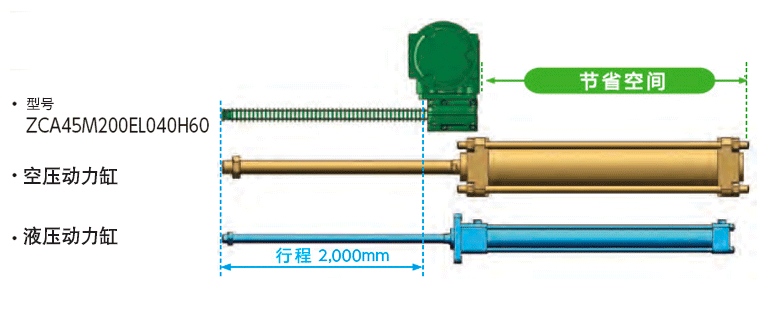

  • 与传统的直线作动机相比，紧凑的机身设计实现了巨大的空间节省。
  • 它对应于高速和高频次操作，并且还可以进行高精度的多点停止。
  • 与油压、空压气缸相比，可大幅降低耗电量，为节能做出贡献。
  • 可对应最大推力38.2kN/最大行程5000mm的中、大型尺寸。
  • 了解更多信息
  • 也有驱动部一体型的产品。
  • 带 准双曲面齿轮减速电机 带 伺服电机用 TERVO 减速机

横幅图片

横幅图片

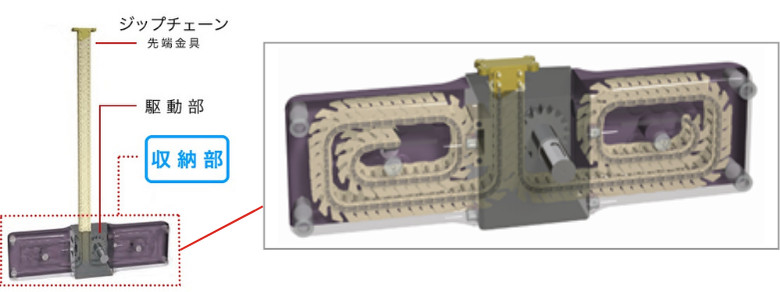

结构

开端金具：与Zip Chain集成，可通过向上推或悬挂的方式安装。

驱动单元：我们独特的链轮和Zip Chain在一起，高效地传递动力。

收纳部:链条滑动部实现了在光滑且紧凑的链盒中收纳。

特性

紧凑

链盒的高度相对于行程约为1/10,是低地板，通过与驱动部一体化，变得更加紧凑，可以设置在狭窄的空间。

ストロークに対し最大90%低床化

高速

高速运行时最大可实现1000mm/sec。
超过螺丝式及油、空压式气缸的速度。

最大速度1,000mm/sec

多点停止

使用伺服电机，可实现高精度多点停止和连续运行。

負荷時間率100%ED

长寿命

它具有极佳的耐磨性，不会拉长链条，预计运行距离可达 4,000 公里。

期待走行距離4,000km

安装方向自由

可按压上、水平、悬挂等符合客户需求的安装方向自由安装。

据付方向制限なし

清洁对策事例

·以下是清洁环境中采用的示例。

查看案例

·使用清洁兼容润滑脂和清洁兼容防尘罩的内部灰尘测试数据在这里。

下载资料

产品目录、使用说明书

型号表示例

ZCA 35 K 050 E L 040 H 40 E4HC - J1F
|
系列		 |
尺寸
25
35
45		 ｜
｜
｜
｜
｜
｜
 ｜
｜
｜
｜
 |
安装		 |
轴配置		 ｜
｜
 |
准双曲面电机		 |
减速比		 |
安装代号		 |
选项
|
电机容量009:90W 040:0.4kW
|
行程050:500mm 100:1000mm
｜
驱动单元
N：无驱动单元（请另行准备您所需的驱动单元。点击此处查看减速机和小齿轮电机）
M：带准双曲面齿轮减速电机K：带TERVO伺服电机减速机

安装

E D
顶压安装 水平安装 吊装

轴配置

驱动部 L:输入轴标准 R:输入轴反方向 T:输入两轴
N
M －
K －

选项

防尘罩 加脂板
J1:上推用、下吊用 J2:水平 F

单独销售选项

关于另售选项的详细内容，请参阅各型号的详细页面。

安装座 底面安装座 罩盖

■椿本产品型号指引

选择型号:

查看产品详细信息

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列 尺寸 驱动部 行程 安装 轴配置 电动机容量 减速比 安装代号
ZCA









电机支架部分
尺寸表

产品型号列表

无驱动部

*点击型号即可查看详细信息。（请另行准备您所需的驱动单元。点击此处查看减速机和小齿轮电机。）

尺寸 行程
mm		 安装方法:E 安装方法:D
轴配置 轴配置
L R T L R T
ZCA25 300 ZCA25N030EL ZCA25N030ER ZCA25N030ET ZCA25N030DL ZCA25N030DR ZCA25N030DT
500 ZCA25N050EL ZCA25N050ER ZCA25N050ET ZCA25N050DL ZCA25N050DR ZCA25N050DT
ZCA35 500 ZCA35N050EL ZCA35N050ER ZCA35N050ET ZCA35N050DL ZCA35N050DR ZCA35N050DT
750 ZCA35N075EL ZCA35N075ER ZCA35N075ET ZCA35N075DL ZCA35N075DR ZCA35N075DT
1000 ZCA35N100EL ZCA35N100ER ZCA35N100ET ZCA35N100DL ZCA35N100DR ZCA35N100DT
ZCA45 1000 ZCA45N100EL ZCA45N100ER ZCA45N100ET ZCA45N100DL ZCA45N100DR ZCA45N100DT
1500 ZCA45N150EL ZCA45N150ER ZCA45N150ET ZCA45N150DL ZCA45N150DR ZCA45N150DT
2000 ZCA45N200EL ZCA45N200ER ZCA45N200ET ZCA45N200DL ZCA45N200DR ZCA45N200DT
返回此页面的顶部

伴有下准双曲面齿轮减速电机

请使用型号导航查看详细信息。 什么是准双曲面齿轮减速电机？

尺寸 电机
容量		 减速比 行程
mm		 安装方法:E 安装方法:D
轴配置 轴配置
L T L T
ZCA25 60W 40, 50,
60		 300 ZCA25M030EL006H ZCA25M030ET006H ZCA25M030DL006H ZCA25M030DT006H
500 ZCA25M050EL006H ZCA25M050ET006H ZCA25M050DL006H ZCA25M050DT006H
90W 10, 15, 20,
25, 30		 300 ZCA25M030EL009H ZCA25M030ET009H ZCA25M030DL009H ZCA25M030DT009H
500 ZCA25M050EL009H ZCA25M050ET009H ZCA25M050DL009H ZCA25M050DT009H
ZCA35 0.2kW 40, 50,
60		 500 ZCA35M050EL020H ZCA35M050ET020H ZCA35M050DL020H ZCA35M050DT020H
750 ZCA35M075EL020H ZCA35M075ET020H ZCA35M075DL020H ZCA35M075DT020H
1000 ZCA35M100EL020H ZCA35M100ET020H ZCA35M100DL020H ZCA35M100DT020H
0.4kW 10, 12.5,
15, 20,
25, 30		 500 ZCA35M050EL040H ZCA35M050ET040H ZCA35M050DL040H ZCA35M050DT040H
750 ZCA35M075EL040H ZCA35M075ET040H ZCA35M075DL040H ZCA35M075DT040H
1000 ZCA35M100EL040H ZCA35M100ET040H ZCA35M100DL040H ZCA35M100DT040H
ZCA45 0.4kW 60,
80,
100		 1000 ZCA45M100EL040H ZCA45M100ET040H ZCA45M100DL040H ZCA45M100DT040H
1500 ZCA45M150EL040H ZCA45M150ET040H ZCA45M150DL040H ZCA45M150DT040H
2000 ZCA45M200EL040H ZCA45M200ET040H ZCA45M200DL040H ZCA45M200DT040H
0.75kW 10, 12.5,
15, 20, 25,
30, 40, 50		 1000 ZCA45M100EL075H ZCA45M100ET075H ZCA45M100DL075H ZCA45M100DT075H
1500 ZCA45M150EL075H ZCA45M150ET075H ZCA45M150DL075H ZCA45M150DT075H
2000 ZCA45M200EL075H ZCA45M200ET075H ZCA45M200DL075H ZCA45M200DT075H
返回此页面的顶部

包含 TERVO 伺服减速机

*请使用型号导航查看详细信息。TERVO 伺服电机减速机是什么？

尺寸 电机
容量		 减速比 行程
mm		 安装方法:E 安装方法:D
轴配置 轴配置
L T L T
ZCA25 200W 5, 10,
15, 20		 300 ZCA25K030EL020H ZCA25K030ET020H ZCA25K030DL020H ZCA25K030DT020H
500 ZCA25K050EL020H ZCA25K050ET020H ZCA25K050DL020H ZCA25K050DT020H
ZCA35 400W 40 500 ZCA35K050EL040H ZCA35K050ET040H ZCA35K050DL040H ZCA35K050DT040H
750 ZCA35K075EL040H ZCA35K075ET040H ZCA35K075DL040H ZCA35K075DT040H
1000 ZCA35K100EL040H ZCA35K100ET040H ZCA35K100DL040H ZCA35K100DT040H
750W 5, 10,
15, 20		 500 ZCA35K050EL075H ZCA35K050ET075H ZCA35K050DL075H ZCA35K050DT075H
750 ZCA35K075EL075H ZCA35K075ET075H ZCA35K075DL075H ZCA35K075DT075H
1000 ZCA35K100EL075H ZCA35K100ET075H ZCA35K100DL075H ZCA35K100DT075H
ZCA45 400W 120 1000 ZCA45K100EL040H ZCA45K100ET040H ZCA45K100DL040H ZCA45K100DT040H
1500 ZCA45K150EL040H ZCA45K150ET040H ZCA45K150DL040H ZCA45K150DT040H
2000 ZCA45K200EL040H ZCA45K200ET040H ZCA45K200DL040H ZCA45K200DT040H
750W 20, 25, 30,
40, 50, 60,
80		 1000 ZCA45K100EL075H ZCA45K100ET075H ZCA45K100DL075H ZCA45K100DT075H
1500 ZCA45K150EL075H ZCA45K150ET075H ZCA45K150DL075H ZCA45K150DT075H
2000 ZCA45K200EL075H ZCA45K200ET075H ZCA45K200DL075H ZCA45K200DT075H
返回此页面的顶部
×
(可以通过拖动来移动)

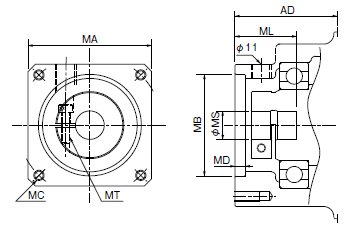

电机支架尺寸表

单位:mm

尺寸 安装代号
不同马达制造商
对应一览表		 电动机支架尺寸
AD MA MB MC MD ML(min) MS MT
ZCA25K-020(200W) E4HC 50 □60 φ50G7 M5深度12 (PCD70) 5 30(25) φ14 M4
ZCA35K-040(400W)
ZCA45K-040(400W)		 E4HC 54 □60 φ50G7 M5深度12 (PCD70) 5 30(25) φ14 M4
G2HC □80 φ70G7 M6深度10 (PCD90)
ZCA35K-075(750W)
ZCA45K-075(750W)		 G5KC 63 □80 φ70G7 M6深度15 (PCD90) 5 40(30) φ16 M5
G5LC φ19
K2LC □130 φ110G7 M8深度13 (PCD145) φ19
