椿本产品选择

滚子链条用自动加油器

椿本轮链用自动加油机中填充的润滑油使用的是符合FDA (美国食品药品管理局) 联邦规定21CFR178.3570、获得NSF (美国国家公共卫生基金会) H1认证、确认安全性的润滑油。
不仅可以用于一般制造工序，也可以用于食品制造工序。

※	CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※	有关CAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

·高安全性、可靠性

加油机本体中填充的润滑油符合FDA联邦规则，获得了NSF的H1认证，因此在食品制造工序中也可放心使用。

在客户的制造物责任对策和HACCP系统方面，为“提高安全性”做贡献。
·还支持防爆应用

是通过厚生劳动省指定的型式检定代理机构DEKRA的检定，被认定的电气设备的防爆构造的产品。

爆炸性气体在可能产生蒸汽气氛的危险场所，由于没有电气设备产生的火花或高温引起的爆炸和火灾，因此被证明是安全的。
·自由设定使用期限

使用平头螺丝刀，您可以轻松设置1~12个月的使用期限。设定期间后，通过气体发生器的作用自动加油。
·减少维护工时

通过自动加油，不需要手动频繁加油，实现了加油计划的简单化。

另外，在加油机本体上设有检查窗。通过透明的PET容器，可以随时确认使用量和工作状态。
·紧凑

直径Φ50、高104mm (内容量:125mL)，属于小型尺寸。
·安装方向自由

加油器主体的朝向可以自由选择向下、向上、横向等。

注)如果使用画笔，则将其限制为向下。
·防尘防水型

获得防尘防水标准IP68。在有水或粉尘的环境中也可以使用。

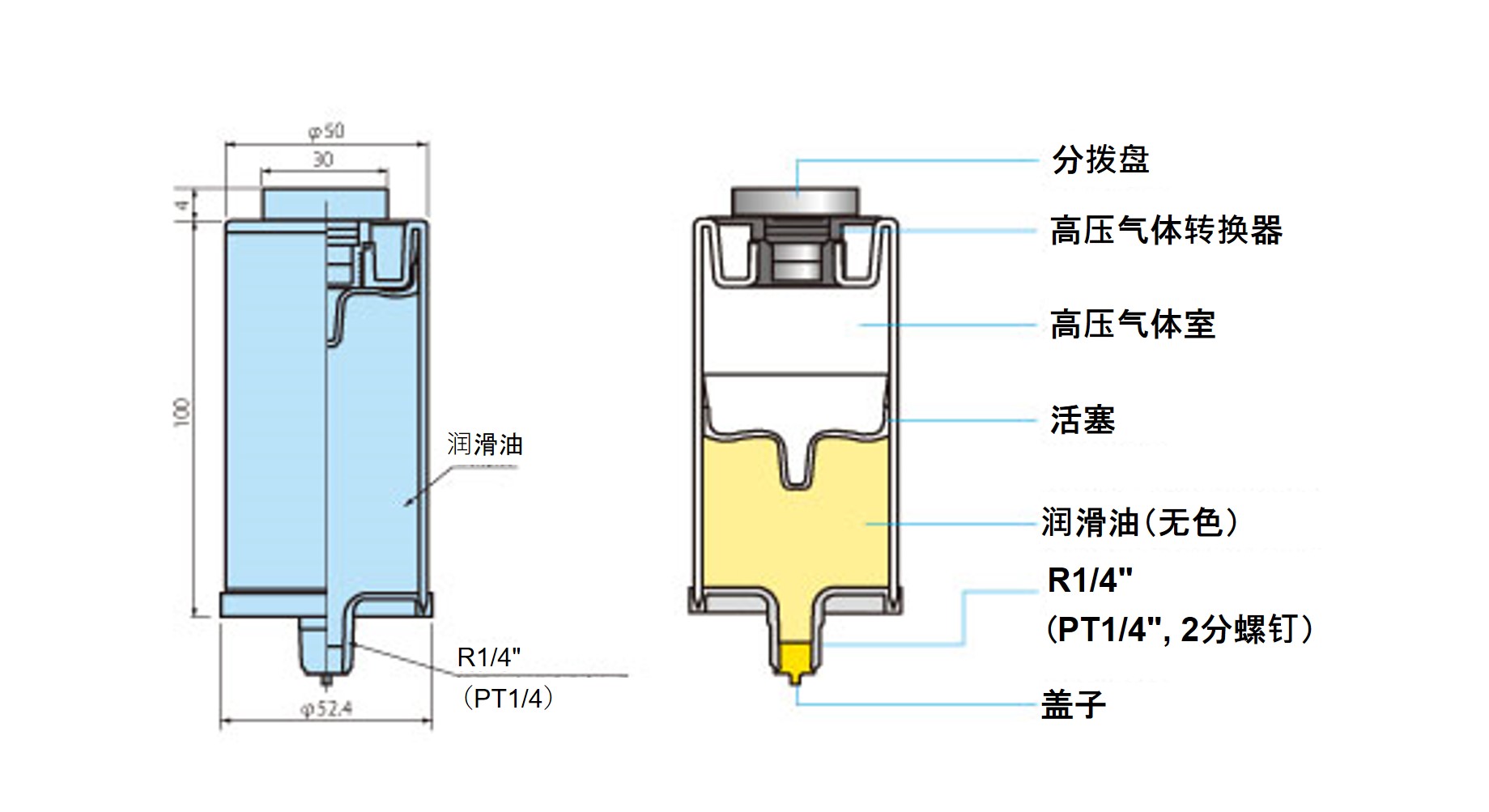

通过打开气体发生器的开关，产生H ₂气体，在气体压力下推动活塞，润滑油从容器下部排出。

此时，根据刻度盘的设定，控制H ₂气体的产生量，在1~12个月内无级调节润滑油的排出量。

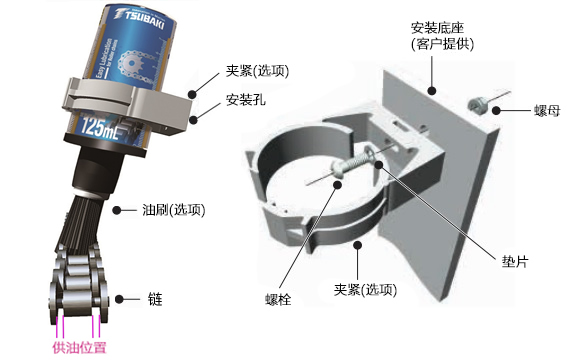

使用可选的刷子，使润滑油在链条松弛侧的外板和内板之间的间隙中流动。

请以与链子的板轻微接触的程度安装刷子。(见下图)

另外，使用可选的夹具时，请在横杆等上开攻丝孔用M4螺栓固定，或开M4螺栓通过的通孔用螺栓和螺母固定。(见下图)

【推荐使用范围】

注)在油浴或强制润滑的范围内，会造成润滑不良，请勿使用。

※请自行准备螺栓螺母 (M4)、垫圈。

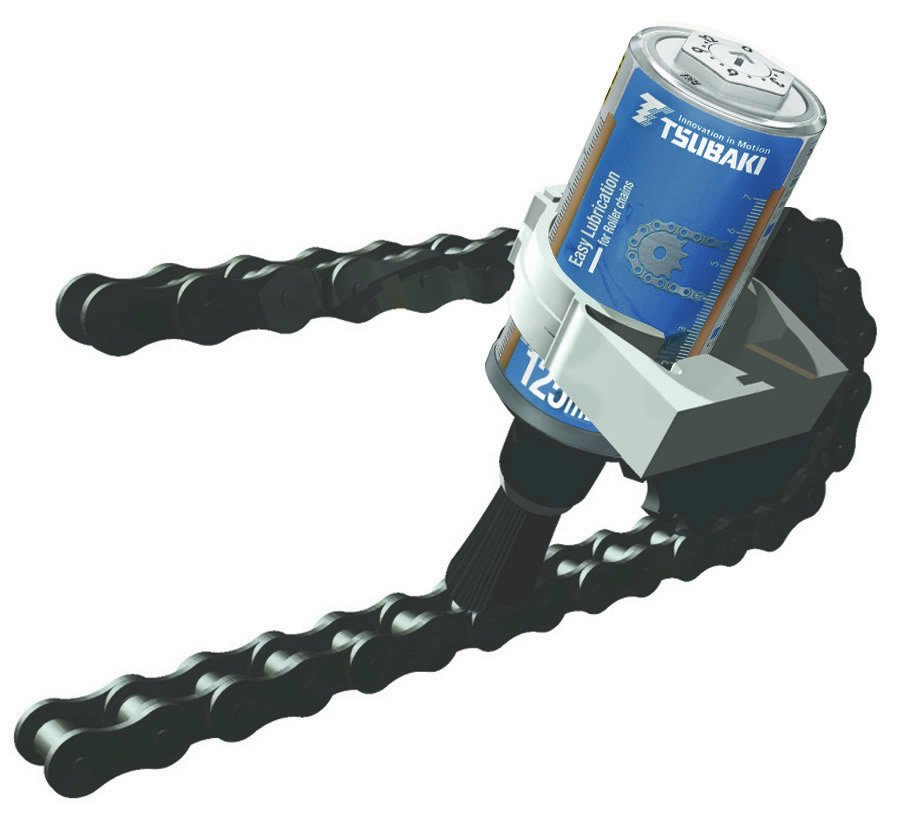

·驱动用途

駆動用途

·运输用途

搬送用途

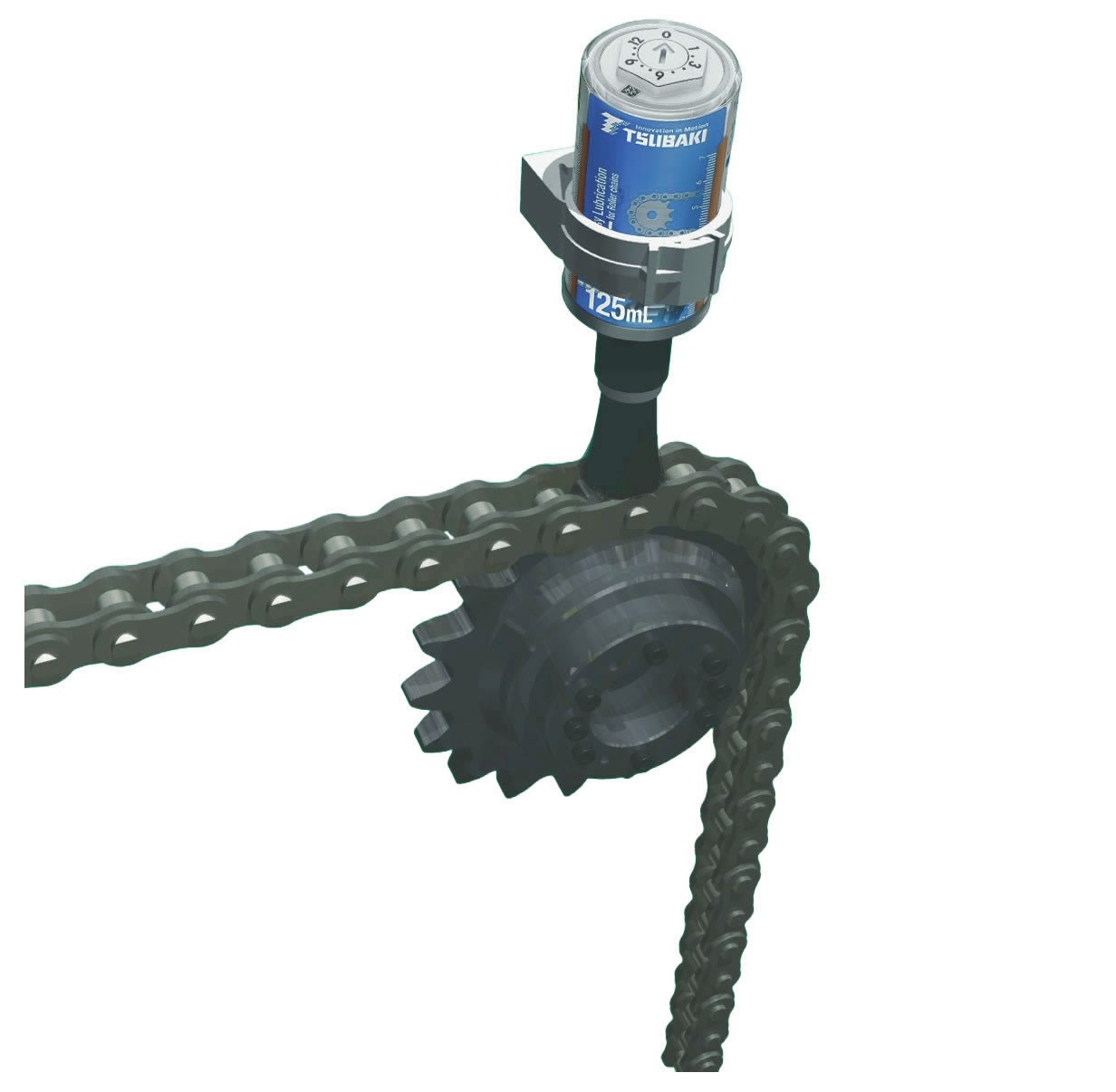

·悬挂用途

吊下げ用途

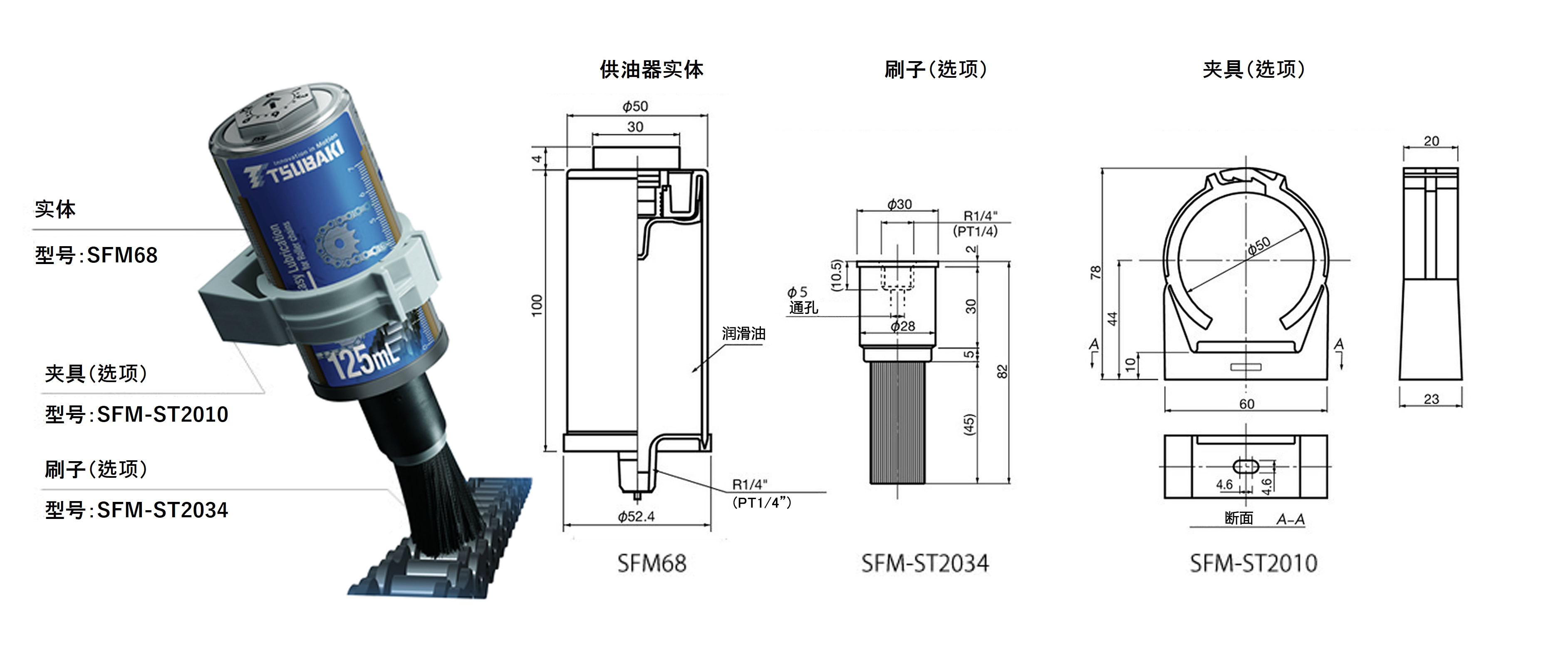

本机型号:SFM68

画笔型号:SFM-ST2034

夹具型号:SFM-ST2010

注)本产品计划在日本国内使用。因此，在出口时可能无法根据要求的对方国家和出口条件准备文件。

单击放大

型号	DXF数据 3DCAD数据	标准价格	交货期
SFM68	DXF・3DCAD	お問合せください	お問合せください
SFM-ST2034	DXF・3DCAD	お問合せください	お問合せください
SFM-ST2010	DXF・3DCAD	お問合せください	お問合せください
