电动缸G系列
- 可使用AC (交流) 电源的额定推力700N以上的小推力区域电动气缸。
可根据用途选择螺丝种类。 - 通过提高性能、扩大种类，标准化了这个级别中最大的9000个机种。您可以选择最适合所有用途和设备的型号。
- *CCC认证产品可在交货期交付。
- 额定推力:700N~3.00kN
- 公称速度:25~120mm/s
特性
-
·丰富的规格系列
基本型630种，加上可选的搭载机种，大约标准化了9000个机种。
-
·稳定高效、长寿命
通过使用与专为电动缸设计的定心梯形螺杆高度兼容的螺母材料，实现了稳定性、高效率和长寿命。
G系列电动缸基本采用梯形螺杆。如果需要用于高速、高频运行，请考虑使用滚珠丝杆。
-
·安静运转
通过静音DC制动马达驱动，大幅降低了起动及停止时的噪音。
-
·卓越的速度稳定性
采用利用感应电机旋转螺钉轴，使螺母 (杆) 前进、后退的基本结构，不易受负荷变动的影响，可进行稳定的速度运行。
-
・CCC认证产品，所有尺寸均有现货，交货期短
1.1kW以下的小型输出电机出口到中国时，需要强制认证的CCC标识。
G 系列所有尺寸均通过 CCC 认证，可在交货期交付（标准交货期为 14 天）。
各类型 (保护装置) 的使用和构造
-

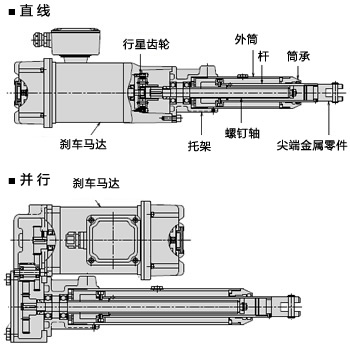

·A款 (无过载保护装置)
用马达制动器停止。如果使用超过公称行程的最小、最大尺寸，可能会造成损坏，敬请注意。
使用本型号时，请务必安装可由客户自行调节行程的传感器，或使用本公司选配的行程调整用外部LS。
-

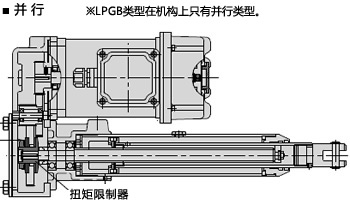

・B型（带湿式滑动离合器）
减速段螺杆轴端内置湿式滑动离合器。采用特殊衬片，以在过载情况下提供保护。
特殊的内衬设计可在行程中提供保护。
-
・C型（推力检测装置）
支架内置推力检测弹簧单元。在停止按压 (吸引) 或超负荷时需要电气信号时可发挥效果。
在停止过程中，当负载侧过载或行程转移时，也会输出电信号。
※特别是受到冲击作用时，内置的弹簧可吸收挠性冲击负荷。
标准型号列表
| 型号 | 额定推力 N {kgf} |
公称速度 50/60Hz mm/s |
电机容量 kW |
公称行程 mm |
|
|---|---|---|---|---|---|
| LPGA070 LPGB070 LPGC070 |
L | 700 {71.4} |
25/30 | 0.1 | 100 200 300 400 500 600 800 1000 1200 |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA100 LPGB100 LPGC100 |
L | 1.00k{102} | 25/30 | 0.1 | |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA150 LPGB150 LPGC150 |
L | 1.50k{153} | 25/30 | 0.2 | |
| M | 75/90 | 0.4 | |||
| H | 100/120 | 0.4 | |||
| LPGA300 LPGB300 LPGC300 |
L | 3.00k{306} | 25/30 | 0.4 | |
| M | 50/60 | 0.2 | |||
| H | 67/80 | 0.4 | |||
- *LPGB类型在机构上只有平行形状。
- *LPGC类型不能使用U速停止按压。
- *LPGC070及LPGC100的H速的电机容量为0.2kW。
产品目录、使用说明书
电机规格
| 形式 | 全封闭自冷却型带刹车 | |
|---|---|---|
| 输出 | 参照标准机型一览 | |
| 极数 | 四极 | |
| 电源 | 电压 | 200V/200V/220V |
| 频率 | 50Hz/60Hz/60Hz | |
| 额定时间 | 30分钟额定 | |
| 耐热等级 | B | |
| 保护结构 | 全封闭户外型（IP55） | |
型号表示例
| LPG | C | 300 | L | T | 5 |
| ｜ 系列名称 电动缸 G系列 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 额定推力 070:700N{71.4kgf} 100:1.00kN{102kgf} 150:1.50kN{153kgf} 300:3.00kN{306kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 本体形状 T:直筒 K:平行 |
| 公称行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm |
| 类型 A：无过载保护机制 B：湿式滑动离合器 C：带推力检测装置 |
公称速度 L、M、H、U 实际速度 请参照 详细情况。 |
||||
■椿本产品型号指引
类型
A:没有保护装置的基本形式。
B：内置扭矩限制器作为过载保护装置。仅限并行型可选。
C：配备推力检测装置。
额定推力
是能够动作的额定推力。
公称速度
电机同步转速时的气缸工作速度。
各机型的速度值请参照详细信息。
主体形状
T:电机与工作部分配置成一条直线的直型。
K:在电机与操作部之间配置齿轮箱的平行形状。
公称行程
动作部的行程距离。
电机规格
Z:支持变频器驱动。
V:电源的电压及频率为400/400/440V、50/60/60Hz。
V1:电源的电压及频率为380V、50Hz。
V2:电源的电压及频率为380V、60Hz。
V3:电源的电压及频率为415V、50Hz。
V4:电源的电压及频率为460V、60Hz。
T1:对应耐热等级F 40°C。
T2:对应耐热等级F 60°C。
T3:对应耐热等级F 80°C。
T4:对应耐热等级H 80°C。
N:CE规格。
N2:符合UL规格。
N3:CCC规格。
D:耐压防爆设计。
A:无电机的适配器规格。
选项符号
M：对杆实施止转的规格。
L:附带行程调整外部LS。
K2:包含两个用于检测行程位置的微动开关。
仅可选择平行款式。
K4:4个内置微动开关，用于检测行程位置。
仅可选择平行款式。
P:内置检测行程位置的电位器。
仅可选择平行款式。
R:附带输出行程移动信号的旋转编码器。
仅可选择平行款式。
C：配有U型夹具。
仅支持并行模式。
I：配有 I 形开端金具。
J:带防尘罩。
※提供多种选项。
产品型号列表
推力700N{71.4kgf} (型号LPGA070~・LPGB070~・LPGC070~)
推力1.00kN{102kgf} (型号LPGA100~·LPGB100~·LPGC100~)
推力1.50kN{153kgf} (型号LPGA150~·LPGB150~·LPGC150~)
推力3.00kN{306kgf} (型号LPGA300~·LPGB300~·LPGC300~)
