链条导向件回车辊/导向法兰
- 回位滚子/导向法兰
- 用作输送机返回侧的链条接收器。
- 注意：不能与堆垛输送链条或塑料辊道一起使用。
-
用途
用作输送机返回侧的链条接收器。
通过滚子旋转减少滑动阻力，减少链条上表面的划伤。
请配合导向法兰使用。
-
使用图像
单击放大
单击放大
回程滚子/导向法兰列表
小回位滚子
| 类型 | - | ||
|---|---|---|---|
| 型号 | TP-RR20650 | TP-RR30850 | TP-RR41050 |
| 其他功能 | - | ||
| 适用导轨法兰型号 | TP-DP206 | TP-DP308 | TP-DP410 |
| 适用链轮型号 | - | ||
| 适用间隔型号 | - | ||
| 适用垫圈型号 | - | ||
| 专用导轨型号 | - | ||
| 适用滑靴型号 | - | ||
| 形状 |  |
||
| 本体材质 | 聚酰胺 | ||
| 机身外观颜色 | 黑色 | ||
| 外围材质 | - | ||
| 外周外观颜色 | - | ||
| 滚子外观颜色 | - | ||
| 销、六角孔螺栓材质 | - | ||
| 外径mm | Φ20 | Φ32 | Φ40 |
| 内径mm | Φ6.5 | Φ8.5 | Φ10.5 |
| 宽度mm | 49 | ||
| MB等价品 | - | ||
回车辊
| 类型 | - | |||
|---|---|---|---|---|
| 型号 | TP-RR41532 | TP-RR41544 | TP-RR42032 | TP-RR42044 |
| 其他功能 | - | |||
| 适用导轨法兰型号 | TP-DP415 | TP-DP420 | ||
| 适用链轮型号 | - | |||
| 适用间隔型号 | - | |||
| 适用垫圈型号 | - | |||
| 专用导轨型号 | - | |||
| 适用滑靴型号 | - | |||
| 形状 |  |
|||
| 本体材质 | 聚酰胺 | |||
| 机身外观颜色 | 黑色 | |||
| 外围材质 | - | |||
| 外周外观颜色 | - | |||
| 滚子外观颜色 | - | |||
| 销、六角孔螺栓材质 | - | |||
| 外径mm | Φ40 | |||
| 内径mm | Φ15.5 | Φ20.5 | ||
| 宽度mm | 82 | 114 | 82 | 114 |
| MB等价品 | - | |||
| 类型 | - | |||
|---|---|---|---|---|
| 型号 | TP-RR61532 | TP-RR61544 | TP-RR62032 | TP-RR62044 |
| 其他功能 | - | |||
| 适用导轨法兰型号 | TP-DP615 | TP-DP620 | ||
| 适用链轮型号 | - | |||
| 适用间隔型号 | - | |||
| 适用垫圈型号 | - | |||
| 专用导轨型号 | - | |||
| 适用滑靴型号 | - | |||
| 形状 | |
|||
| 本体材质 | 聚酰胺 | |||
| 机身外观颜色 | 黑色 | |||
| 外围材质 | - | |||
| 外周外观颜色 | - | |||
| 滚子外观颜色 | - | |||
| 销、六角孔螺栓材质 | - | |||
| 外径mm | Φ60 | |||
| 内径mm | Φ15.5 | Φ20.5 | ||
| 宽度mm | 82 | 114 | 82 | 114 |
| MB等价品 | - | |||
小直径回车辊回车辊用导向法兰
| 类型 | - | |
|---|---|---|
| 型号 | TP-DP206 | TP-DP308 |
| 其他功能 | - | |
| 适用回位滚子型号 | TP-RR20650 | TP-RR30850 |
| 适用链轮型号 | - | |
| 适用间隔型号 | - | |
| 适用垫圈型号 | - | |
| 专用导轨型号 | - | |
| 适用滑靴型号 | - | |
| 形状 |  |
|
| 本体材质 | 聚酰胺 | |
| 机身外观颜色 | 黑色 | |
| 外围材质 | - | |
| 外周外观颜色 | - | |
| 滚子外观颜色 | - | |
| 销、六角孔螺栓材质 | - | |
| 外径mm | Φ32 | Φ45 |
| 内径mm | Φ6.5 | Φ8.5 |
| 宽度mm | - | |
| MB等价品 | - | |
| 类型 | - | ||
|---|---|---|---|
| 型号 | TP-DP410 | TP-DP415 | TP-DP420 |
| 其他功能 | - | ||
| 适用回位滚子型号 | TP-RR41050 | TP-RR41532, TP-RR41544 | TP-RR42032, TP-RR42044 |
| 适用链轮型号 | - | ||
| 适用间隔型号 | - | ||
| 适用垫圈型号 | - | ||
| 专用导轨型号 | - | ||
| 适用滑靴型号 | - | ||
| 形状 | |
||
| 本体材质 | 聚酰胺 | ||
| 机身外观颜色 | 黑色 | ||
| 外围材质 | - | ||
| 外周外观颜色 | - | ||
| 滚子外观颜色 | - | ||
| 销、六角孔螺栓材质 | - | ||
| 外径mm | Φ55 | ||
| 内径mm | Φ10.5 | Φ16 | Φ21 |
| 宽度mm | - | ||
| MB等价品 | - | ||
| 类型 | - | |
|---|---|---|
| 型号 | TP-DP615 | TP-DP620 |
| 其他功能 | - | |
| 适用回位滚子型号 | TP-RR61532, TP-RR61544 | TP-RR62032, TP-RR62044 |
| 适用链轮型号 | - | |
| 适用间隔型号 | - | |
| 适用垫圈型号 | - | |
| 专用导轨型号 | - | |
| 适用滑靴型号 | - | |
| 形状 | |
|
| 本体材质 | 聚酰胺 | |
| 机身外观颜色 | 黑色 | |
| 外围材质 | - | |
| 外周外观颜色 | - | |
| 滚子外观颜色 | - | |
| 销、六角孔螺栓材质 | - | |
| 外径mm | Φ80 | |
| 内径mm | Φ16 | Φ21 |
| 宽度mm | - | |
| MB等价品 | - | |
左右分割回车辊
| 类型 | - | |||
|---|---|---|---|---|
| 型号 | TP-C122113NT-RR | TP-C12535NT-RR | TP-C122116NT-RR | TP-C12536NT-RR |
| 其他功能 | 无导向法兰 | 有导向法兰 | ||
| 适用导轨法兰型号 | TP-C12842T-GF | TP-C12534T-GF | - | |
| 适用链轮型号 | - | |||
| 适用间隔型号 | - | |||
| 适用垫圈型号 | - | |||
| 专用导轨型号 | - | |||
| 适用滑靴型号 | - | |||
| 形状 |  |
 |
||
| 本体材质 | 聚酰胺 | |||
| 机身外观颜色 | 黑色 | |||
| 外围材质 | - | |||
| 外周外观颜色 | - | |||
| 滚子外观颜色 | - | |||
| 销、六角孔螺栓材质 | - | |||
| 外径mm | Φ60 | Φ75 | ||
| 内径mm | Φ15.5 | Φ20.5 | Φ15.5 | Φ20.5 |
| 宽度mm | 40.5 | 43 | ||
| MB等价品 | MB554-695141-RR | MB554-695171-RR | MB556-695221-RR | MB556-695251-RR |
导向法兰 (无左右分割回车辊导向法兰用)
| 类型 | - | |
|---|---|---|
| 型号 | TP-C12842T-GF | TP-C12534T-GF |
| 其他功能 | - | |
| 适用回位滚子型号 | TP-C122113NT-RR | TP-C12535NT-RR |
| 适用链轮型号 | - | |
| 适用间隔型号 | - | |
| 适用垫圈型号 | - | |
| 专用导轨型号 | - | |
| 适用滑靴型号 | - | |
| 形状 |  |
|
| 本体材质 | 聚酰胺 | |
| 机身外观颜色 | 绿色 | |
| 外围材质 | - | |
| 外周外观颜色 | - | |
| 滚子外观颜色 | - | |
| 销、六角孔螺栓材质 | - | |
| 外径mm | Φ70 | |
| 内径mm | Φ15.5 | Φ20.5 |
| 宽度mm | - | |
| MB等价品 | - | |

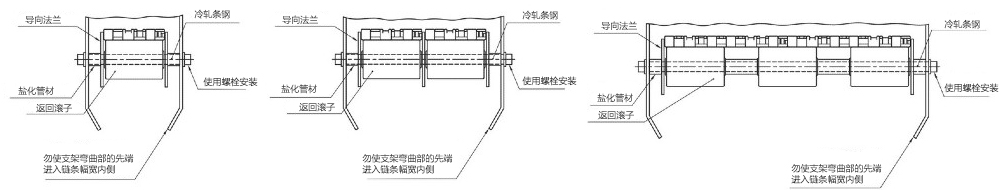

■(小径) 回程滚子/导向法兰
■左右分割型回程滚子/导向法兰 (无左右分割型回程滚子导向法兰用)
1.正常

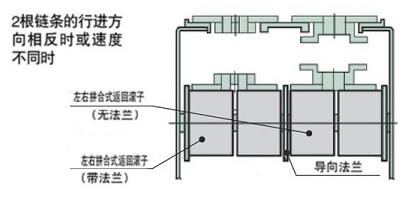

2.两条链的行进方向相反或速度不同
注)顶板宽度为83mm以上时，请用PVC管等代替距离零件进行调整。
■ 回程滚轮（用于不锈钢顶板链）/垫片
注意：当与塑料链条组合使用时，不锈钢顶板链的回程滚轮将不会旋转，并且板的顶面可能会磨损不均匀。

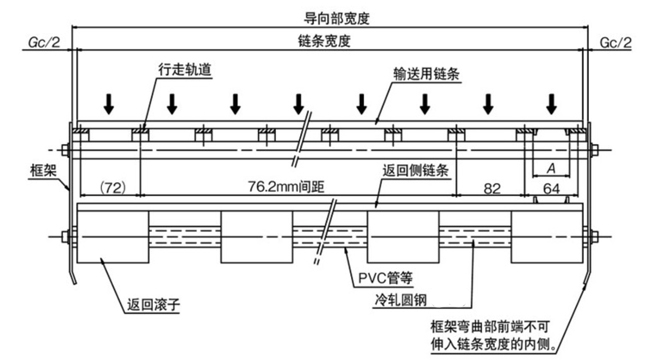

■与宽幅型塑料模块链条一起使用时
