链条导向部件：不锈钢顶板链回位滚轮/垫片
- 不锈钢顶板链回程滚轮/垫片
- 非常适合用作不锈钢顶板链或输送机返回侧的链条接收器。
-
用途
用作输送机返回侧的链条接收器。
通过滚子旋转减少滑动阻力，减少链条上表面的划伤。
请配合导向法兰使用。
-
使用图像
单击放大
单击放大

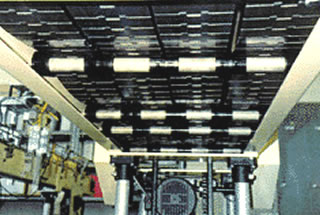

不锈钢顶板链回程滚轮示例
使用的零件
- ・两端：回程滚轮（适用于不锈钢顶板链）
- - 中间部分：双滚轮（适用于不锈钢顶板链）
- ・TT1905多排输送机
- - 滚轮支撑返回侧链条，防止刮伤。
- ·使用PVC管作为隔板
使用布局
采用要点
※可配合金属板宽度调整。
回车辊/垫片列表
回程滚轮（适用于不锈钢顶板链）
| 类型 | - | |
|---|---|---|
| 型号 | TP-C12822NT-RR | TP-C12862NT-DR |
| 其他功能 | - | |
| 适用导轨法兰型号 | - | |
| 适用链轮型号 | - | |
| 适用间隔型号 | TP-C12824NT-DT | |
| 适用垫圈型号 | - | |
| 专用导轨型号 | - | |
| 适用滑靴型号 | - | |
| 形状 |  |
 |
| 本体材质 | 高密度聚乙烯 | |
| 机身外观颜色 | 黑色 | |
| 外围材质 | - | |
| 外周外观颜色 | - | |
| 滚子外观颜色 | - | |
| 销、六角孔螺栓材质 | - | |
| 外径mm | Φ51 | Φ42 |
| 内径mm | Φ20.5 | |
| 宽度mm | 27.5 | 51 |
| MB等价品 | MB73-5068-RR | MB125-68873-DR |
垫片 (板宽82.6mm用)
| 类型 | - |
|---|---|
| 型号 | TP-C12824NT-DT |
| 其他功能 | - |
| 适用回位滚子型号 | TP-C12822NT-RR, TP-C12862NT-DR |
| 适用链轮型号 | - |
| 适用间隔型号 | - |
| 适用垫圈型号 | - |
| 专用导轨型号 | - |
| 适用滑靴型号 | - |
| 形状 |  |
| 本体材质 | 聚酰胺 |
| 机身外观颜色 | 黑色 |
| 外围材质 | - |
| 外周外观颜色 | - |
| 滚子外观颜色 | - |
| 销、六角孔螺栓材质 | - |
| 外径mm | Φ26 |
| 内径mm | Φ20.5 |
| 宽度mm | 31 |
| MB等价品 | MB126-6252-DT |
