链条导轨主要规格
产品目录、使用说明书
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
回车辊
回位滚子请在传送带的回程侧作为链条上面的支架使用。
单击放大
| 型号 | 轴径 Df |
材质 | 使用温度范围 °C |
颜色 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|---|

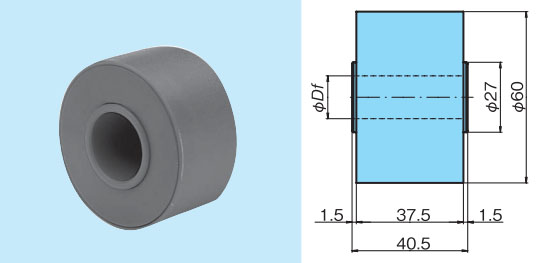

| TP-C122113NT-RR | 15.5 | 高密度聚乙烯 | -20～60 | 黑色 | MB554-695141-RR | DXF | 请咨询 | 请咨询 | |
| TP-C12535NT-RR | 20.5 | MB554-695171-RR | DXF | 请咨询 | 请咨询 |
注释
1.TP-C12535NT-RR适用于宽链。

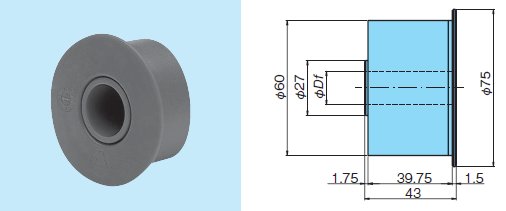

单击放大
| 型号 | 轴径 Df |
材质 | 使用温度范围 °C |
颜色 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C122116NT-RR | 15.5 | 高密度聚乙烯 | -20～60 | 黑色 | MB556-695221-RR | DXF | 请咨询 | 请咨询 | |
| TP-C12536NT-RR | 20.5 | MB556-695251-RR | DXF | 请咨询 | 请咨询 |
注释
1.TP-C12536NT-RR适用于宽链。
单击放大
| 型号 | 尺寸 | 材质 | 使用温度范围 °C |
适用 导轨法兰 |
DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | L | 主体 | 外周橡胶 | ||||||||

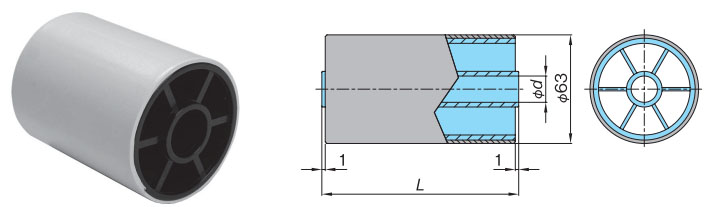

| TP-RR61544-RB | 15.5 | 114 | 聚酰胺 | 烯烃系 弹性体 |
-20～80 | TP-DP615 | DXF | 请咨询 | 请咨询 | 3DCAD | |
| TP-RR62032-RB | 20.5 | 82 | TP-DP620 | DXF | 请咨询 | 请咨询 | |||||
| TP-RR62044-RB | 20.5 | 114 | TP-DP620 | DXF | 请咨询 | 请咨询 | |||||
注释
1.这是您订购的产品。
单击放大
| 型号 | 尺寸 | 材质 | 使用温度范围 °C |
适用 导轨法兰 |
DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | L | |||||||||

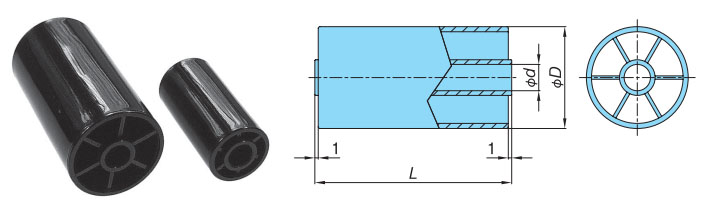

| TP-RR41532 | 40 | 15.5 | 82 | 聚酰胺 | -20～80 | TP-DP415 | DXF | 请咨询 | 请咨询 | 3DCAD | |
| TP-RR41544 | 40 | 15.5 | 114 | TP-DP415 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR42032 | 40 | 20.5 | 82 | TP-DP420 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR42044 | 40 | 20.5 | 114 | TP-DP420 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR61532 | 60 | 15.5 | 82 | TP-DP615 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR61544 | 60 | 15.5 | 114 | TP-DP615 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR62032 | 60 | 20.5 | 82 | TP-DP620 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR62044 | 60 | 20.5 | 114 | TP-DP620 | DXF | 请咨询 | 请咨询 | ||||
注释
1.树脂链请使用d=15.5的产品。
单击放大
| 型号 | 尺寸 | 材质 | 使用温度范围 °C |
适用 导轨法兰 |
DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | L | |||||||||

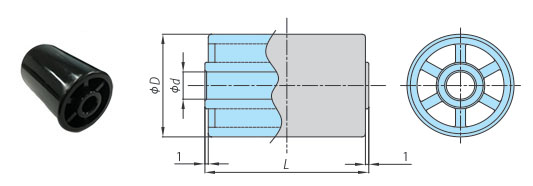

| TP-RR20650 | 20 | 6.5 | 49 | 聚酰胺 | -20～80 | TP-DP206 | DXF | 请咨询 | 请咨询 | 3DCAD | |
| TP-RR30850 | 32 | 8.5 | 49 | TP-DP308 | DXF | 请咨询 | 请咨询 | ||||
| TP-RR41050 | 40 | 10.5 | 49 | TP-DP410 | DXF | 请咨询 | 请咨询 | ||||
注释
1.适用链条型:WT0705-W型、WT1515-W型、WT1516-W型、WT1515G-M型、BTC4型。
2. 如果链条宽度为 50 mm，也可以使用塑料顶板链条。
单击放大
| 型号 | 轴径 Df |
材质 | 使用温度范围 °C |
颜色 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|---|

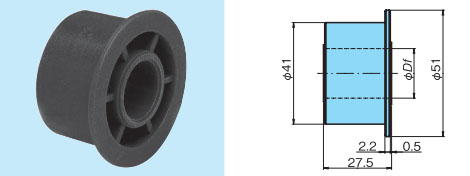

| TP-C12822NT-RR | 20.5 | 高密度聚乙烯 | -20~60 (热水气氛除外) |
黑色 | MB73-5068-RR | DXF | 请咨询 | 请咨询 |
注释
1.请搭配不锈钢顶板链使用。
单击放大
| 型号 | 轴径 Df |
材质 | 使用温度范围 °C |
颜色 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|---|

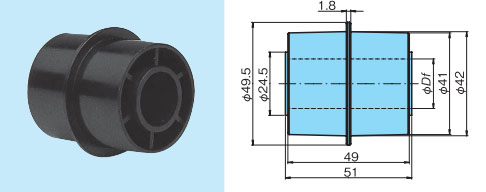

| TP-C12862NT-DR | 20.5 | 高密度聚乙烯 | -20~60 (热水气氛除外) |
黑色 | MB125-68873-DR | DXF | 请咨询 | 请咨询 |
注释
1.请搭配不锈钢顶板链使用。

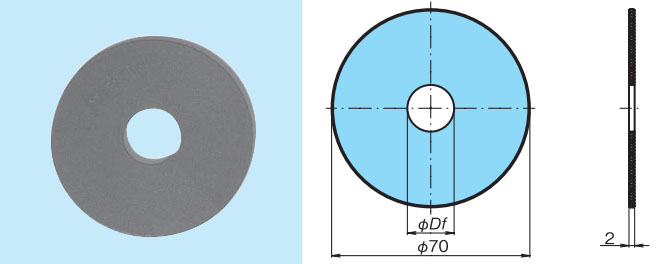

导向法兰 (左右分割型用)
单击放大
| 型号 | 轴径 Df |
材质 | 使用温度范围 °C |
颜色 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12842T-GF | 15.5 | 聚丙烯 | 0～80 | 绿色 | MB555-695181-GF | DXF | 请咨询 | 请咨询 | |
| TP-C12534T-GF | 20.5 | MB555-695211-GF | DXF | 请咨询 | 请咨询 |
注释
1.请与左右分割回车辊配合使用。

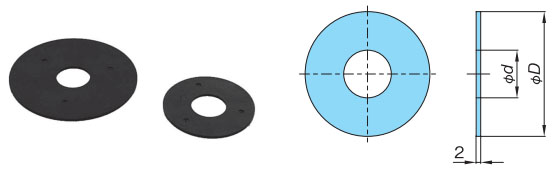

导向法兰
单击放大
| 型号 | 尺寸 | 材质 | 使用温度范围 °C |
DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|---|
| D | d | ||||||||
| TP-DP206 | 32 | 6.5 | 聚酰胺 | -20～80 | DXF | 请咨询 | 请咨询 | 3DCAD | |
| TP-DP308 | 45 | 8.5 | DXF | 请咨询 | 请咨询 | ||||
| TP-DP410 | 55 | 10.5 | DXF | 请咨询 | 请咨询 | ||||
| TP-DP415 | 55 | 16 | DXF | 请咨询 | 请咨询 | ||||
| TP-DP420 | 55 | 21 | DXF | 请咨询 | 请咨询 | ||||
| TP-DP615 | 80 | 16 | DXF | 请咨询 | 请咨询 | ||||
| TP-DP620 | 80 | 21 | DXF | 请咨询 | 请咨询 | ||||
