期待已久的空间扩展
Zip Chain传动装置
中号和大号
“高推力×长行程”显著改变了垂直输送方式
实现垂直搬运的“高功能化”“节省空间”
对于那些推力和行程不足或需要改进节拍时间的用户，从 2022 年秋季开始，我们将提供中型和大型Zip Chain传动装置，其推力和行程范围显著扩大。

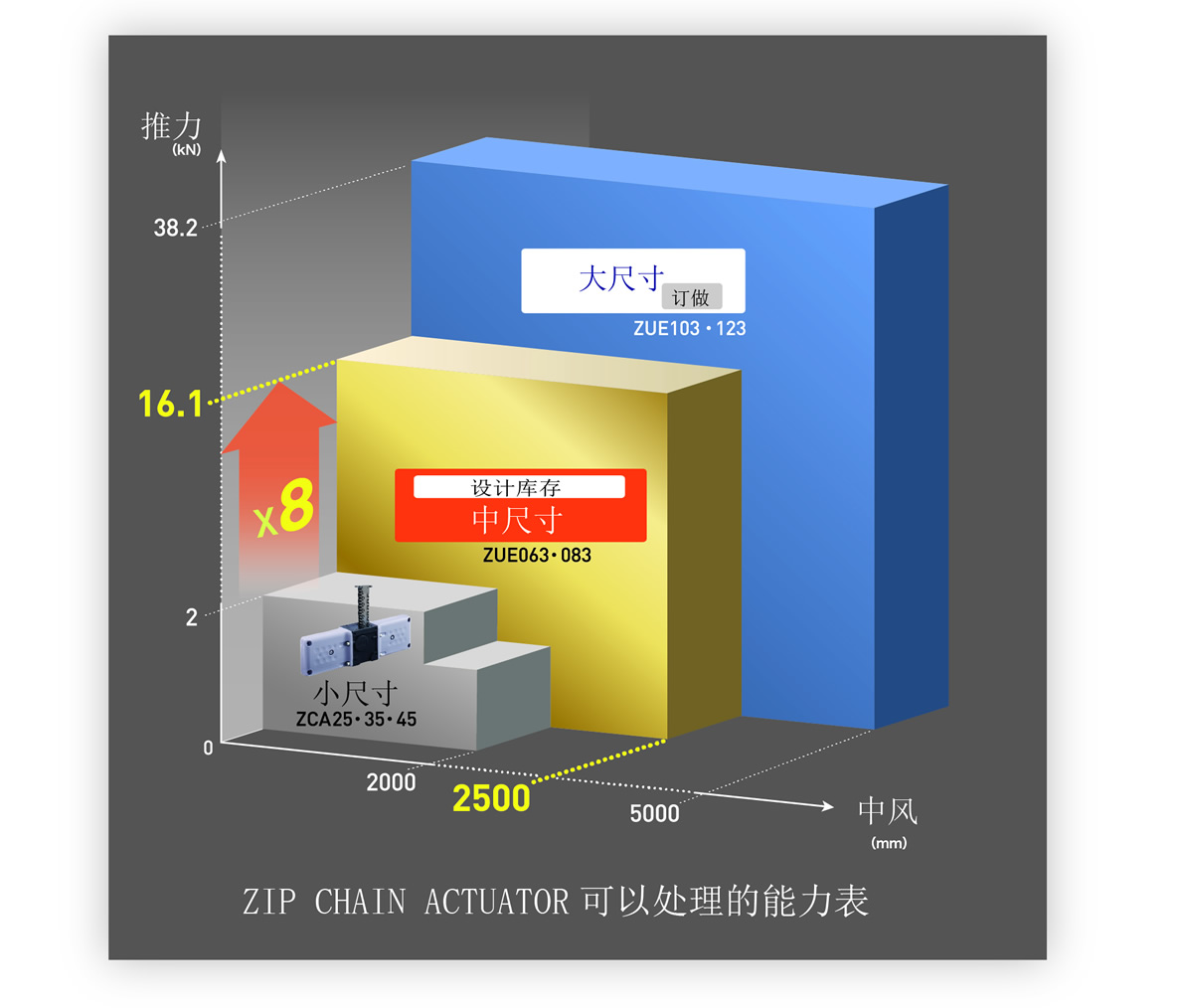

推力范围扩大至 38.2 kN，行程扩大至 5000 mm。此外，还可实现高速、高频运行，最大速度可达 1000 mm/s，负载持续率可达 100% ED。
Zip Chain传动装置功能越来越强大，能够实现更复杂的设备功能。
即使支持范围扩大，仍可节省空间
链条收纳紧凑，收纳盒的高度实现了相对于行程约85%的低地板。
低地板化
约
85
%
高速运行最大1000mm/s
负载持续率100%ED
预期寿命100万次往返以上
可实现高控制性、多点停止
轻松维护&长寿命
节能
中大尺寸规格介绍
中型尺寸
中形尺寸根据您的用途，根据推力和行程，备有2种尺寸可供选择的设计款型。
中型尺寸设计表模型编号显示示例
※可以横向滚动
| ZUE | 063 | 1 | N | 20 | E | L | -TK |
| | 系列 |
| 尺寸 063 083 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ ｜ |
| TK:特殊形状 |
| | 轴配置L:左R:右 |
|||||||
| | 安装姿势E:上推 |
|||||||
| | 行程 12:1200mm 16:1600mm 20:2000mm 25:2500mm (※仅ZUE083) |
|||||||
| | 驱动部N:无驱动部 |
|||||||
| | 轴类型1:单驱动器2:双驱动器 |
|||||||

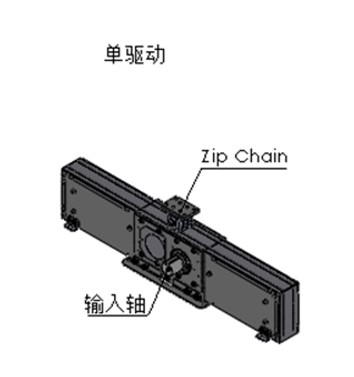

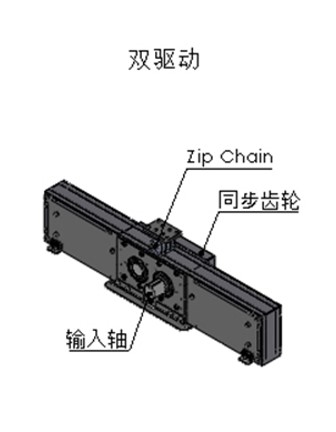

轴类型
| 单驱动器 | 双驱动器 |
|---|---|
 |
 |
 |
 |
轴配置
| L | R |
|---|---|
 |
 |
中形尺寸设计毛坯模型・主要尺寸
※可以横向滚动
| 形式 | 容许推力 kN |
行程 mm |
约质量 kg |
尺寸 mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 单人 兜风 |
双重 兜风 |
单人 兜风 |
双重 兜风 |
A | B | C | D | E | F | G | H | I ※双人 仅兜风 |
|||
| ZUE | 063 | 6.7 | 10.1 | 1200 | 90 | 100 | 1124 | 125 | 305 | 203 | 128 | Φ55 | 56 | 135 | 125 |
| 1600 | 100 | 110 | 1384 | ||||||||||||
| 2000 | 120 | 130 | 1654 | ||||||||||||
| 083 | 10.7 | 16.1 | 1200 | 140 | 170 | 1214 | 160 | 350 | 236 | 158 | 单人 驱动 :Φ55 双人 驱动 :Φ65 |
单人 兜风 :56 双人 兜风 :63 |
单人 兜风 :150 双人 兜风 :157 |
162 | |
| 1600 | 160 | 190 | 1484 | ||||||||||||
| 2000 | 190 | 220 | 1764 | ||||||||||||
| 2500 | 220 | 250 | 2104 | ||||||||||||
中形尺寸的下述规格也将进行探讨。
请咨询敝公司。
- 1) 悬挂规格
- 2) 侧压规格
- 3）带电机减速机
- 4) 特殊行程 (100~3000mm)

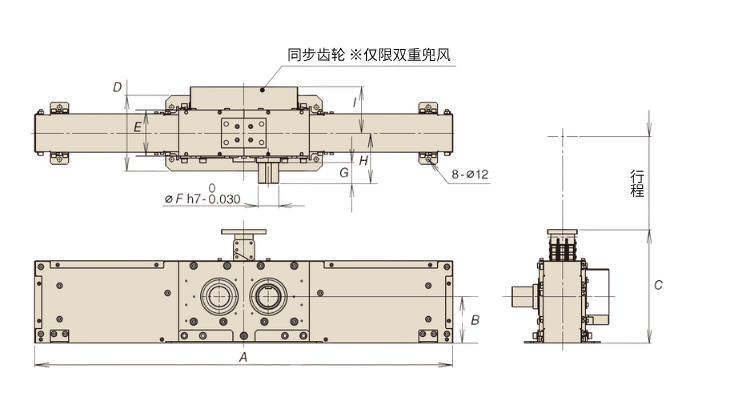

※本图为双驱动器规格图。
单驱动规格没有同步齿轮。
大尺寸
也支持最大推力38.2kN、最大行程5000mm的大型尺寸。
详情请咨询敝公司。
大尺寸推力冲程
| 形式 | 容许推力 kN |
最大行程 mm |
||
|---|---|---|---|---|
| 单人 兜风 |
双重 兜风 |
|||
| ZUE | 103 | 16.3 | 24.5 | 4000 |
| 123 | 25.7 | 38.2 | 5000 | |
应用程序

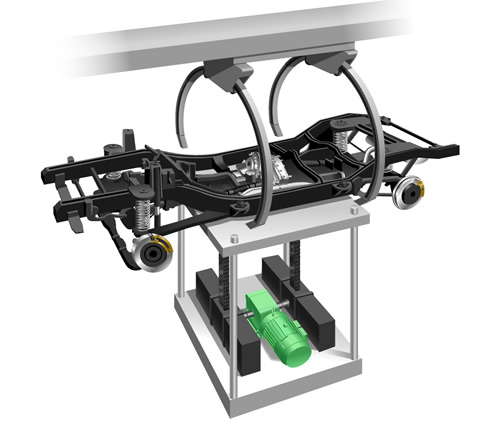

汽车车架升降装置
为以1分钟1个来回以上的频率升降的汽车生产线的生产进度做贡献

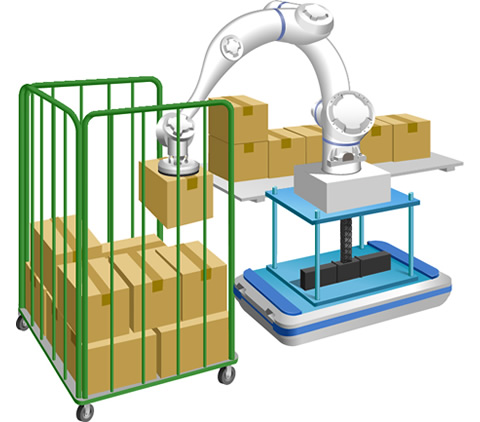

AGV/AMR安装和机器人提升
搭载在AGV·AMR上，通过升降机器人，可以扩大可动范围

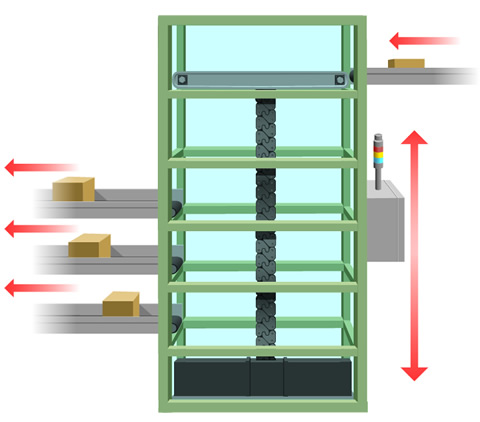

多级输送机的分类搬运
通过高速升降将传送带搬运过来的工件分成多段，实现了缩短垂直搬运时间

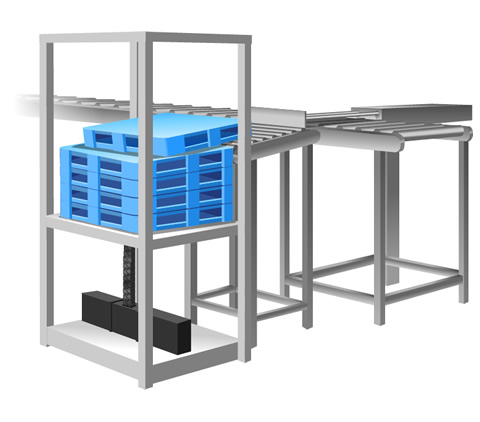

托盘堆垛装置
在托盘堆叠装置中，通过支撑升降部的中心，可以简化导轨框架。
关于选择委托
如需选择中型和大型Zip Chain传动装置尺寸，可索取技术规格表。
请填写使用条款，并通过网站或您当地的经销商与我们联系。
- 委托选定时，请事先注册本网站的会员。
