产品信息　减速机

减速机是一种机械装置，它利用齿轮来降低从电机等动力源输出轴获得的动力的旋转速度，并将其输出。

输入端和输出端的齿轮齿数之比为减速比，输出轴可以得到与减速比成反比的扭矩。

我们提供三种齿轮类型：斜齿轮、准双曲面齿轮和蜗轮蜗杆。您可以根据自身需求选择合适的电机规格、轴系布置（平行轴/直交轴）和输出轴形状（实心/空心）。

目录

减速机相关信息

横幅图片

横幅图片

齿轮的类型和特点

我们的减速机采用以下五种齿轮。每种齿轮的特点如下表所示。

准双曲面齿轮 圆柱形蜗轮 鼓形蜗轮 伞齿轮 螺旋齿轮
齿轮 (齿轮) 齿轮图像 齿轮图像 齿轮图像 齿轮图像 齿轮图像
轴位置 直交轴 平行轴
偏离 交叉
效率 80% 40～70% 40～80% 90% 90%
噪音 安静 非常安静 非常安静 普通 普通
齿轮啮合 滑动和滚动 滑动 滑动 滚动 滚动
自锁※ 无 有
(减速比1/60)		 有
(减速比1/60)		 无 无

※自锁:是指蜗轮所具有的功能，无法从输出轴侧转动输入轴侧的状态。
一般情况下，一级减速为1/60的减速比。

减速机产品列表

蜗轮减速机（蜗轮驱动，环面蜗杆减速机）

蜗轮减速机是减速机（齿轮箱）。与其他齿轮传动装置不同，它采用滑动接触，这意味着振动和噪音极低，一对蜗轮蜗杆可以实现较大的减速比（通常为 1/10 至 1/60）。

它也是一个可以期待反转 (自锁) 效果的齿轮。

点击此处了解蜗轮减速机的基本知识

椿本的蜗轮减速机采用两种类型的蜗轮：鼓形形蜗轮和圆柱形蜗轮。

鼓型 (环形蜗杆) 以高传动能力实现了装置的紧凑化，圆筒型 (圆柱形蜗杆) 优化了能力、效率和成本。

种类丰富，可应对各种用途。

环面蜗杆减速机TD系列

型号TD~

转至产品详细信息

查看产品信息

采用鼓形环面蜗轮齿轮，是具有高传动能力，高效率的高性能蜗轮。
​

  • ・鼓形蜗轮通过整个表面传输电力，在保持紧凑结构的同时，提供了高传输能力和功能性。
    高性能蜗轮减速机是您设计的理想之选。
  • ·特别是通过追求独特的齿轮啮合理论，实现了非常少的旋转不均匀性。
  • ·尺寸为心间125~315的8种尺寸，减速比为1/10~1/60, 1/100~1/3600。
  • ·两种箱体类型，带底脚安装，输出轴为实心轴的类型和法兰安装，输出轴为中空轴的类型。
    ​
  • ·我们承诺为所有布局提供终极的紧凑化和轻量化。
尺寸

轴间125~315mm

减速比

1/10～1/3600

转矩

2700～47000N･m

蜗轮驱动EW、EWM(R)、EWJ、EWJM(R) 系列

型号EW (J) ・EW (J) M (R) ~

转至产品详细信息

查看产品信息

高精度且小巧。以脚架安装为基本，平衡了成本与维护性的设计与
丰富的变化可实现装置的紧凑化。

  • ·在能力、效率&成本的高平衡中兼顾高精度与紧凑性。
  • ·以支脚安装为基本，输出轴备有实心、中空两种类型。
  • ·备有小型~中型尺寸 (心间25~200) 。
  • ・MR系列兼容日本国内标准电机（IE3级：超高效）
尺寸

轴间25~200mm

减速比

1/10～1/3600

转矩

12～5300N･m

蜗轮驱动SW、SWM(R)、SWJ、SWJM(R) 系列

型号SW (J) ・SW (J) M (R) ~

转至产品详细信息

查看产品信息

采用以轴上、法兰安装为基本的专用外壳，为简化装置做贡献。

  • ·在能力、效率&成本的高平衡中兼顾高精度与紧凑性。
  • ·输出轴备有实心、中空两种类型。
  • ・动力锁锥形衬套轴也可提供，有助于缩短组装时间。
  • ·备有小型~中型尺寸 (心间25~200) 。
  • ・MR系列兼容日本国内标准电机（IE3级：超高效）
尺寸

轴间25~200mm

减速比

1/10～1/3600

转矩

12～5300N･m

TERUS

型号EWGM·SWGM·TDGM~

转至产品详细信息

查看产品信息

这是一种蜗轮蜗杆减速电机，它将蜗轮减速机与齿轮电机结合在一起。

  • ·优异的蜗轮特性：适用于要求高强度・低噪音・自锁性等多种用途目的。
  • ·装置的紧凑化:通过减少零件数量来降低成本。
  • ·丰富的选配件：电机种类选项丰富，可提供海外规格电机，止动一键式
    开放等类型。
  • ※本产品为每次制作的作品。考虑的时候请和本公司商谈。
电动机容量

三相0.1~2.2kW

减速比

1/100～1/3600

转矩

39～11143N･m

系列覆盖范围

尺寸

25 35 42 50 63 70 80 100 125 150 175 200 225 250 280 315
EW(J)・SW(J) ● ● ● ● ● ● ● ● ● ● ● ●
TD ● ● ● ● ● ● ● ●

减速比

一级减速型
10 15 20 25 30 40 50 60
EW(J)・SW(J) ● ● ● ● ● ● ● ●
TD ● ● ● ● ● ●
高减速类型
100 150 200 250 300 400 450 500 600 750 800 900 1000 1200 1500 1800 2400 3000 3600
EW(J)・SW(J) ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
TD ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

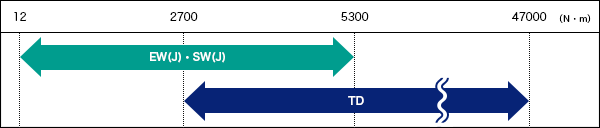

输出转矩

输出转矩

请查阅主要规格传动功率表。

蜗轮减速机的基本知识

蜗轮减速机由连接到输入轴的蜗杆和连接到输出轴的蜗轮组成，两者相互啮合。
它会旋转。

蜗杆的条数为1条时，蜗杆每旋转1圈，蜗轮就前进1齿。蜗杆是1条，蜗轮齿数是100的情况下，减速比是1/100。

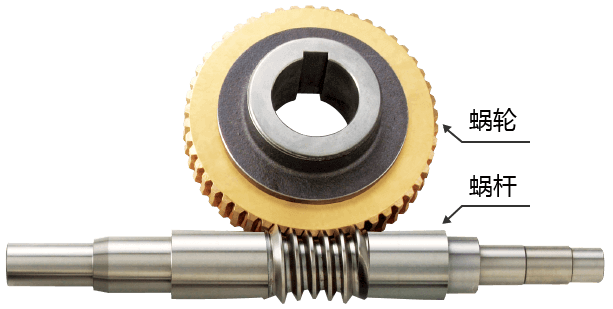

蜗轮减速机的内部结构

蜗轮减速机的内部结构

蜗轮减速机的特点如下：

  • ​高减速
    一对蜗轮蜗杆可以提供很大的减速比（通常为 1/10 到 1/60）。
  • -低噪音
    与其他齿轮传动不同，采用滑动接触，因此振动、噪音极小。
  • -不从输出轴侧向输入轴侧旋转的自锁
    一般减速比为1/50~1/60时可期待自锁效果。
    • *椿本蜗轮减速机限速1/60，因为它们注重效率。
    • ※由于冲击和振动等，也有自锁性降低的情况。
      无法保证自锁功能，因此需要确实停止或固定时，请务必另外设置固定装置。
  • -轻微旋转不均匀
    与其他减速机相比，旋转波动通常较小，因此适用于旋转波动会影响产品质量的情况，例如半导体制造。
