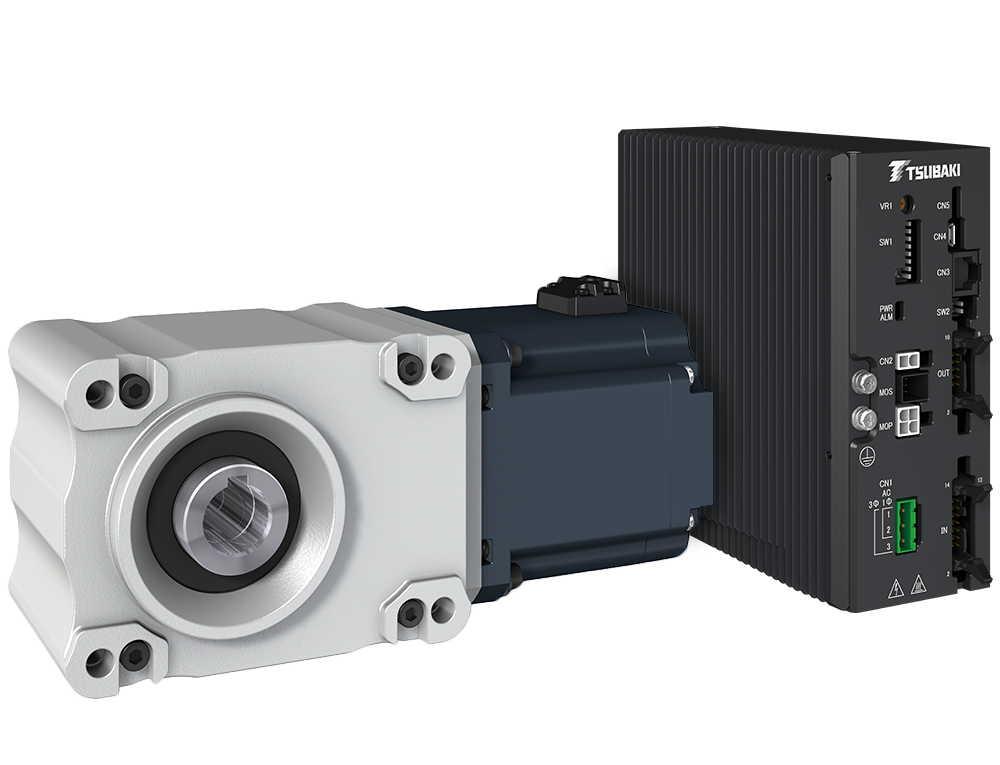

DCBL 无刷准双曲面电机
满足自动化和节能的需求
电机选型新标准：椿本新一代电机
DC无刷电机是一种能够像伺服电机一样进行速度控制，且性价比极高的电机。它们还具有节能、环保和结构紧凑的优点。与椿本准双曲面齿轮组合使用，可最大限度的发挥电机固有的强韧扭矩。
利用永磁铁的力量提高效率
要实现速度控制，请选择椿本DC无刷电机！
“DC无刷电机”是一种结构紧凑、效率极高的电机，其转子中使用永磁体。
采用从专用驱动器接收电源供应和旋转指令来驱动马达的结构，通过传感器检测马达的旋转速度进行反馈控制，因此速度控制性能出色。
DC无刷电机结构
电机效率相当于IE4!

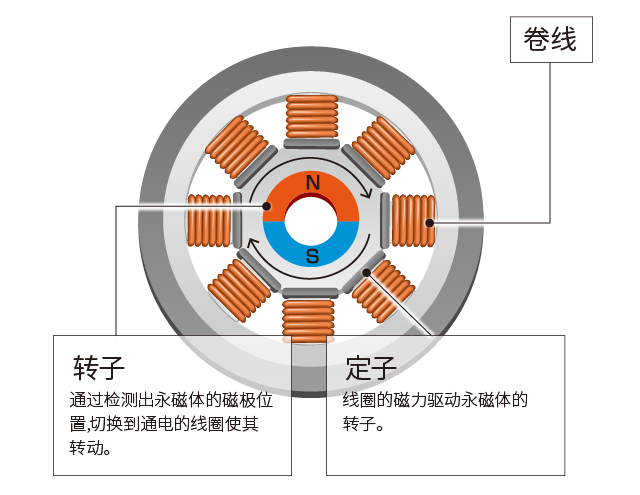

定子构造示意图
(点击放大)
过去，变频器驱动器或伺服电机是速度控制的主流，但近年来，DC无刷电机作为一种新的选择，引起了人们的关注。
- 虽然采用变频器控制速度，但速度范围较窄，扭矩不足。
- 想用高效电机节能，伺服电机太贵...
- 使用伺服马达，但只使用速度控制。
DC无刷电机正是满足这些以及其他要求的电机。
与变频器驱动器和伺服电机的比较

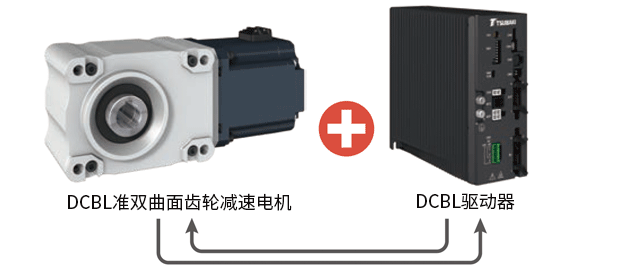

速度控制优良
vs.变频驱动
通过内置的霍尔IC,检测马达的旋转速度，并反馈给驱动器，在负荷变动时也能实现稳定的旋转速度!
宽变速范围
vs.变频驱动
电机转速范围
100～2500 r/min
袖珍的
vs.变频驱动vs.伺服电机
将减速机连接到伺服电机时，需要采用法兰安装，这会增加总长度。然而，由于DCBL双曲面准双曲面齿轮减速电机是内置的，因此结构非常紧凑，有助于节省设备空间。
由于效率高，损失少，可实现电机小型化、无冷却风扇，实现了更加紧凑的设计。

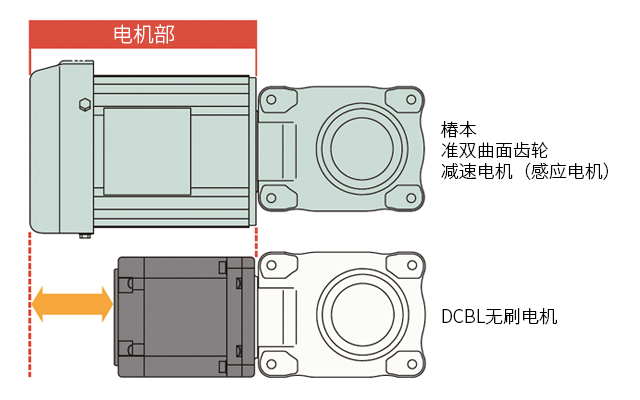

与感应电动机相比
电动机部分全长38 %小型化
(例)0.2kW时缩短67.2mm。
此外，作为一种独特的功能，

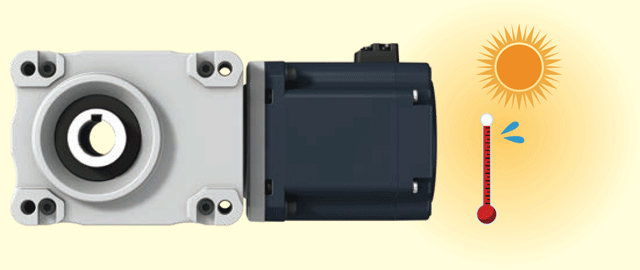

电机内置温度传感器，防止烧损
马达内部内置温度传感器，通过对绕组温度进行持续监视，实现了马达的烧毁保护。即使在启动频率较高的应用程序中，也可以放心使用。
随意控制电机的专用驱动器
椿本开发了专用驱动器来实现各种运动，任何人都可以轻松控制运动。
由于监视马达状况，因此可根据负荷状况切换至最佳转速，并可自动运行至确定位置等。此外，由于它具有通信功能，因此远程监控也很容易。
通过通信功能实现预测性维护和远程监控
配备通信功能，可迅速检测电机过热、过负荷检测等，使电机停止工作。

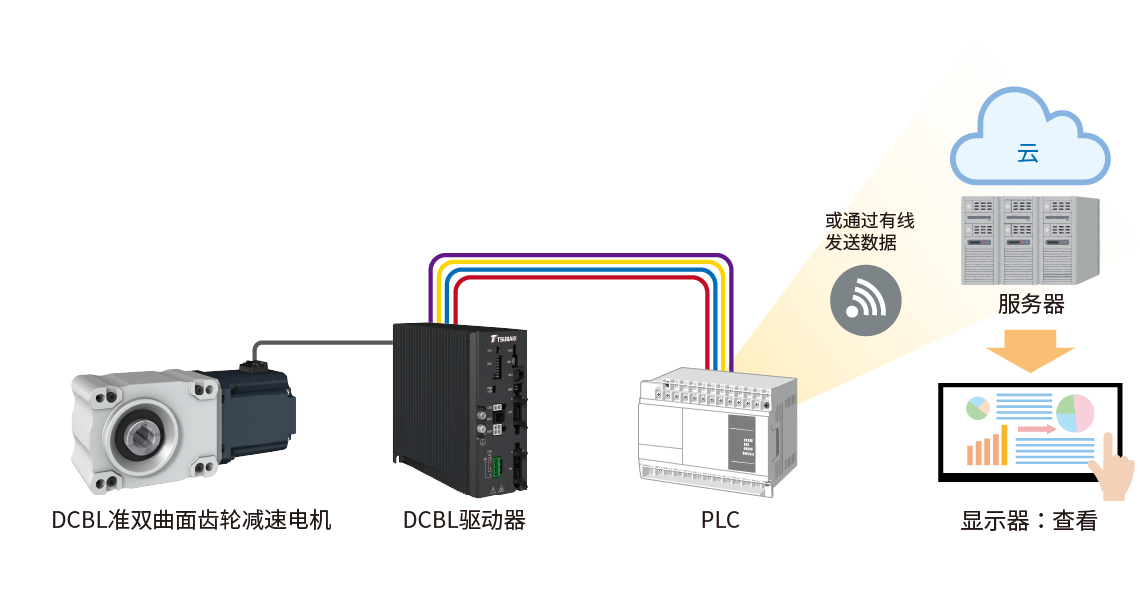

与PLC连接
由于它始终监控运行状态，因此可以根据情况控制速度，并通过远程监控上传数据。
(需要选项中的用于通信的电缆)
通信规格采用多功能Modbus-RTU,除RS-485外，还配备了可轻松连接PC的微型USB端子。
通过连接PC,可以设置参数并更新专用驱动程序
使用专用PC软件，您可以轻松更改每个参数的设置。将来，我们将通过更新驱动程序程序来添加新功能。
软件版本升级通知
2024.03.01修正了错误。
(Ver 2.0.1)
2023.10.02・追加试运转功能※ /追加了不写入存储器的功能※。
·实时监视器更改/IO监视器已添加※。
・增加了错误代码显示。
・增加了参数说明。
・提高了动作的稳定性。
(Ver 2.0.0)
※从2023年10月1日以后出厂的驱动程序开始可以使用。
2023.04.26提高了运行稳定性。
(Ver 1.0.14.0)
2023.03.27实施了程序运行点数切换的变更、程序运行条件的追加、运行稳定性的提高。
(Ver 1.0.13.0)
我们建议您使用更新版本，因为它提高了软件的运行稳定性。
对应驱动器为2023年4月以后发货的部分。
* 之前发布的驱动程序也可以与更新后的版本一起使用。
但是，部分附加功能无法使用。详情请参阅使用使用说明书。
DCBL准双曲面齿轮减速电机可根据应用情况选择最佳运行模式。
JOG运转
将正转或反转信号设为ON后，马达开始运转。
水平输送机
即使输送质量不同的多个工件，速度也很稳定，可进行从低速到高速的大范围可变运行。
采用理由
- 稳定的速度控制
- 顽强的扭矩输出
- 快速检测异常
定位运转
以设定的旋转量掌握停止位置，准确停止。
包装机
在装置内粘贴包装和内容贴纸，高速控制送出作业。
采用理由
- 实现高速、高频次运行
- 可以一定速度运行
- 加减速运行控制容易
程序操作
是按照事先在参数中设定的自动运行的功能。

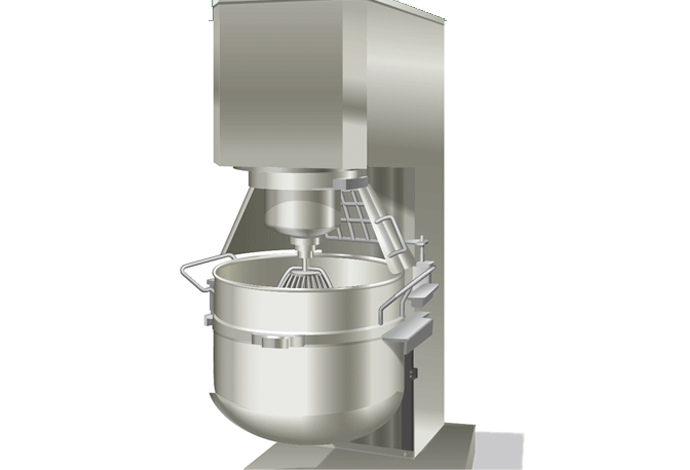

搅拌机
为了使物料混合均匀，即使粘度发生变化，电机也必须以恒定速度运转。DC无刷电机因其出色的速度控制性能而成为理想之选。
采用理由
- 稳定的速度控制
- 顽强扭矩输出
- 根据搅拌物料的不同可以轻松切换操作模式
扭矩限制运行
是监视输出轴扭矩，不超过一定扭矩的运行。
螺钉机
通过设定扭矩限制 (电机负荷率)，防止过紧造成的破损。
采用理由
- 通过通信功能监控负载利用率
- 马达紧凑
- 由于没有滑动部，因此寿命长
阵容
系列
- DCBL 无刷准双曲面电机
可用容量
0.2, 0.4, 0.75kW
减速比
1/10～1/60
也有带刹车的系列。
现在，点击此处了解关于DCBL准双曲面齿轮减速电机的全部信息。
