极强的空间节省能力和
能达到减肥目的的蜗轮减速机
不会因为这种事情而困扰吗?
- 空间太小，无法安装...
-
为了移动设备所需的负载，减速机必然会变得太大，无法安装在设备内部。
哪里能找到体积小巧、功率大的减速机？
- 减少旋转不均...
-
如果旋转不均匀，最终产品的完成精度也会受到影响。
是否存在旋转不均匀性最小的减速机？
- 很在意噪音...
-
希望用于要求安静的设备。
哪里能找到静音的减速机？
解决您的烦恼!
高性能
蜗轮减速机

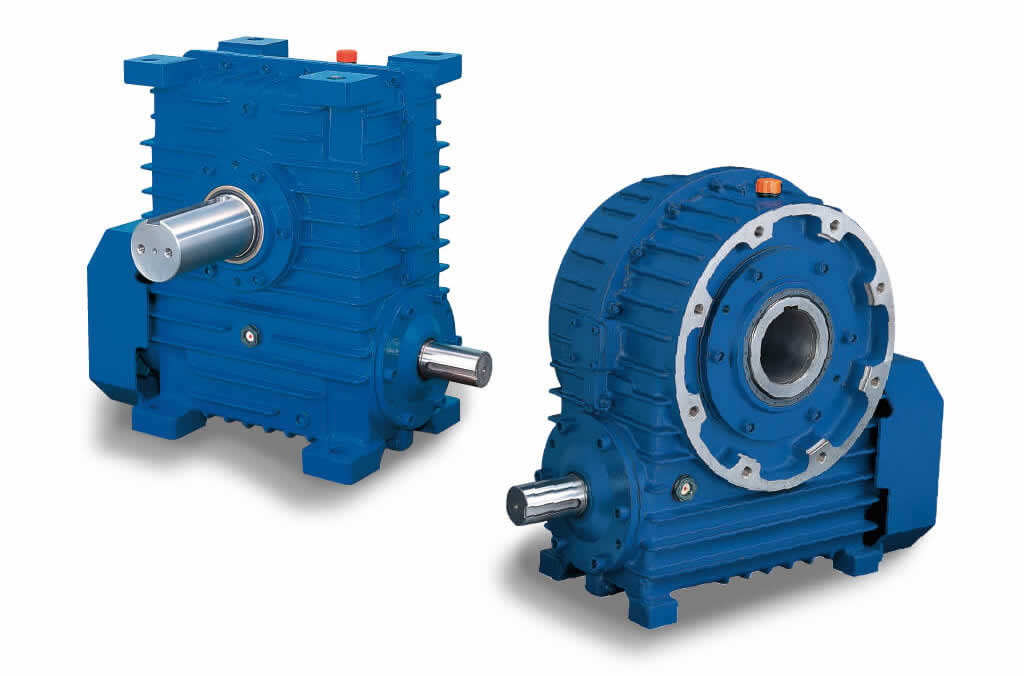

“环面蜗杆减速机”
↑播放视频
蜗轮减速机，其内部装有圆柱形蜗轮，以其高负载能力、抗冲击性和静音性而闻名，即使在普通减速机中也名列前茅。Troi环面蜗杆减速机将这些性能发挥到了极致。
秘诀在于高精度的鼓形蜗轮，其形状经过收缩以匹配蜗轮的曲线。通过显著增加与蜗轮同时啮合的齿数，它比圆柱形蜗轮实现了更高的负载能力和更高的效率。

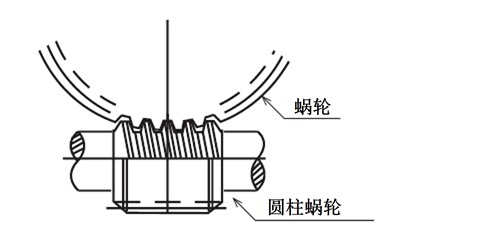

圆柱形蜗轮
同时啮合的齿数:1.7~2

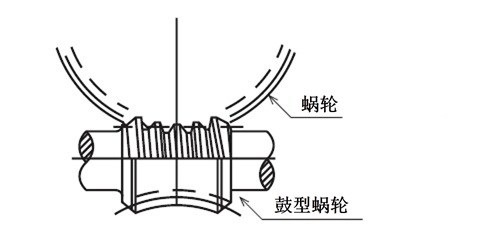

鼓形蜗轮齿轮
同时啮合的齿数: 4~6.5
同时啮合齿数
多，
高传动，高效率!
为什么选择环面蜗杆减速机
1. 高功率、轻巧紧凑

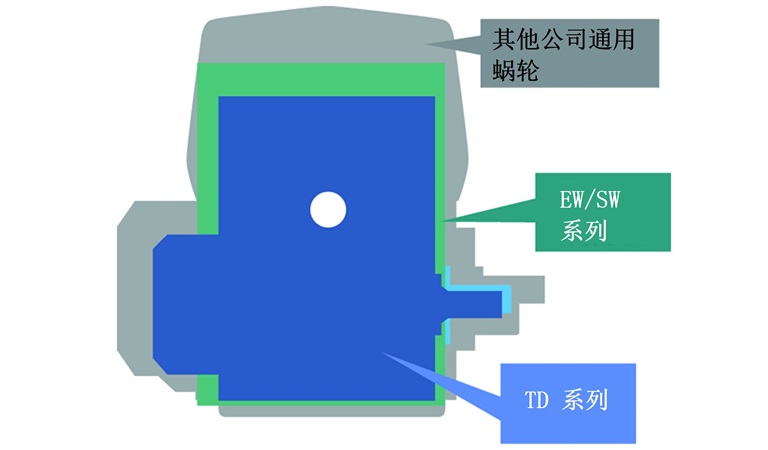

一般来说，蜗轮减速机比其他类型的减速机能实现更大的减速比，因此常用于需要高负载能力的应用场合。其中，环面蜗杆减速机凭借高精度的鼓形蜗杆实现了更高的负载能力。在相同尺寸下，其负载能力是普通圆柱形蜗轮的1.5到2倍，因此在相同的负载条件下，可以选择小两号的机架尺寸。
环面蜗杆减速机是所有直角齿轮减速机中最紧凑的，有助于节省空间并减轻设备重量。

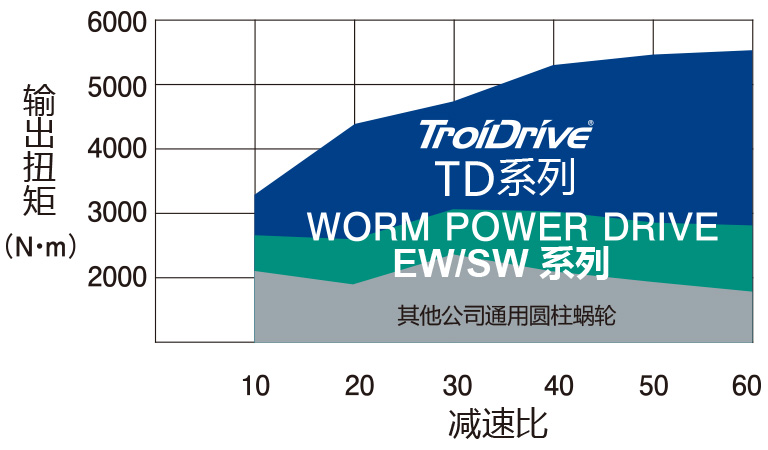

扭矩对比（尺寸 200，输入转速 1750 r/min）
由于其高负载能力，我们得以缩小减速机的尺寸，从而制造出更紧凑的设备！
2.低旋转不均匀度
与通用圆柱形蜗轮减速机环面蜗杆减速机同时啮合的齿数更多，从而减少了旋转不规则性，并且是所有使用齿轮的减速机中角度传动误差最小的。

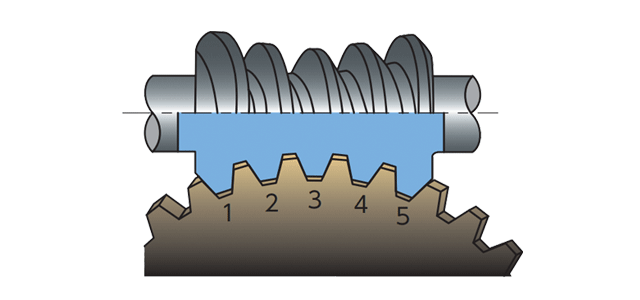

同时啮合齿数比较
 |
4~6.5枚 |
| 通用圆柱形蜗轮 | 1.7~2枚 |

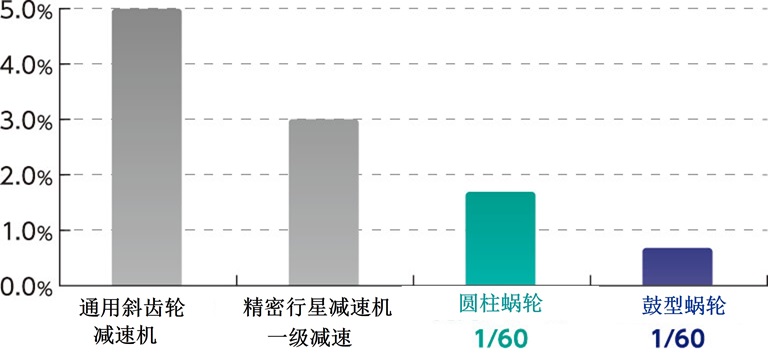

角速度变化率
与其他公司生产的圆柱蜗轮减速机相比，其旋转波动更小，从而提高了最终产品的精度！
3.安静且平稳的运行
与其他类型的减速机不同，蜗轮减速机采用滑动接触，这意味着它们产生的振动和噪音极小。环面蜗杆减速机最大限度地提高了齿形精度，从而实现了更安静、更平稳的旋转。此外，在相同的负载能力下，其尺寸可以做得比通用圆柱蜗轮蜗轮减速机更小，从而进一步降低噪音。
即使是要求安静的应用程序，您也可以高枕无忧!
在这样的地方大显身手!
半导体、LED制造工序
包装机
环面蜗杆减速机用于抛光硅片和蓝宝石片的设备驱动单元中。
- 采用型号:TD125S20VRF
- 规格:心间尺寸125、减速比1/20
- 决定理由：敬请参考！
-
角度传动误差（回转不均）小
与螺旋倒角等减速机相比，角度传动误差约为 1/10，从而使旋转更平稳，最终产品的表面光洁度也得到改善。
二次电池制造工序
卷取放卷、转塔装置
环面蜗杆减速机用于将电极材料涂覆到金属箔上的设备以及卷绕金属箔的设备中的驱动单元。
- 采用型号:TD150H60BRF, TD150H60BLF
- 规格:心间尺寸150、减速比1/60
- 决定理由：敬请参考！
-
减速比高体积小巧
蜗轮减速机与其他类型的减速机相比，能以紧凑的尺寸实现高减速的比率。环面蜗杆减速机在承载能力相同的情况下，可比通用圆柱形蜗轮减速机小两个尺寸。
-
旋转不均
通过将旋转不均减至最小，使电极材料的膜厚均匀，有助于提高最终产品的质量。

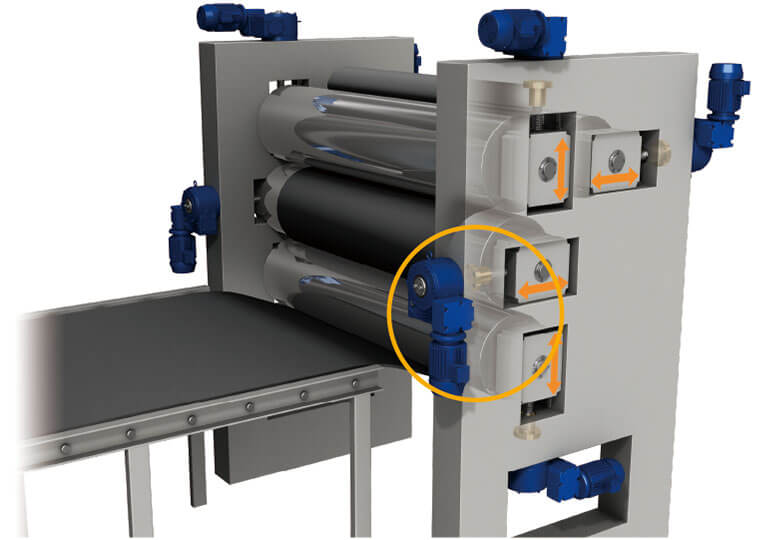

橡胶、树脂制造工序
压光辊
环面蜗杆减速机用于调节压延辊之间的间隙，该压延辊用于平滑橡胶和树脂的表面。
- 采用型号:TDM200H1800VL-RF370Y
- 规格:心间尺寸200、减速比1/1800、特殊对应电机一体型
- 决定理由：敬请参考！
-
小巧、高功率
鼓形蜗轮齿轮的高传动能力为节省装置空间作出贡献。另外，通过采用低速侧蜗杆1/60,具有自锁性 (防止反转)，因此负荷的反作用力难以传递给电机，可防止电机故障。
常见问题
问：环面蜗杆减速机效率如何？
A:根据减速比和输入轴 (电机) 的旋转速度而变化。

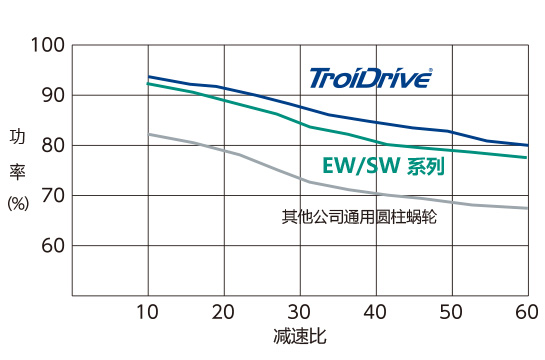

右侧图表显示了尺寸为 200、输入转速为 1750 r/min的效率对比。与他公司通用型蜗杆相比，它的效率极高。
Q:有低背隙规格吗?
答：是的，我们提供这项服务。通过缩小蜗杆轴的轴向间隙来抑制齿轮部分的背隙。如果想要进一步降低齿隙，还可以通过制造新的减速机壳体或蜗轮来改进，请联系我们。
问:选择时需要哪些条件?
答：主要要求有：1.设备名称 2.电机容量和转速 3.输出轴扭矩或负载扭矩 4.输出轴转速或减速比 5.输出轴形状和轴布置 6.输出轴负载 7.工作时间（每天） 8.启动次数（每小时） 9.环境温度，一般可选择蜗轮减速机。
但是，惯性力矩较大时，在升降驱动、翻转机构等中使用时需要注意，请与本公司商谈。
如果您想了解更多信息，请单击此处
阵容
系列
- 环面蜗杆减速机
尺寸 (心距)
- 125mm、150mm、175mm、200mm
225mm、255mm、280mm、315mm
减速比
- 一级减速:1/10、1/20、1/30、1/40、1/50、1/60
- 二级减速:1/100至1/3600
