产品信息 塑料模块链条
塑料模块链条是一种输送带，它通过像砖块一样组合塑料模块化链节来实现宽阔的输送面，有宽幅型和定宽幅型两种类型。
根据用途和搬运物形状，您可以选择“封闭型”、“开放型”、“网状型”、“翼板型”、“橡胶型”和“磁带型”等链类型。
我们还有各种输送机周边零件，例如专用链轮、托辊、塑料轨道、链条导轨零件和轴承单元。
塑料模块链条的特点
共同特点
- 特点一：所有部件均采用塑料材质，轻巧易用。>>查看详情
- 特点二：链条易于切断和连接，便于局部维修，减少维护时间。>>查看详情
- 特点 3：丰富的产品线可实现多种布局>>查看详情
所有部件均为塑料，重量轻，易于使用

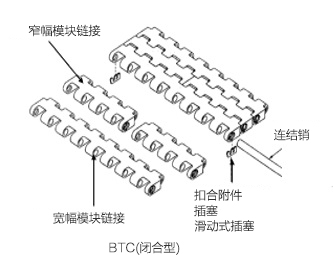

塑料模块链条由三个塑料部件组成：“模块链节”、“销钉”和“插头”，比金属链条轻得多。
链条可以轻松切断和连接，从而实现局部维修并减少维护时间。
切割作业不需要特别的工具，可以简单地进行切割作业。关于各自的分解、连接方法，请参照各产品的使用说明书。
| 宽幅型销钉方式 | 定宽型销钉方法 | |||
|---|---|---|---|---|
| 滑塞 | 塞子 | 卡扣式附件 | 狭缝销 | 特殊阶梯式销钉 |
 |
 |
 |
 |
 |
丰富的产品阵容可实现多种布局
不仅可用于水平搬运，还可用于倾斜搬运、90度、180度、S型曲线搬运、正反搬运、淋浴装置等各种布局、环境及场所。
| 倾斜输送 | S型曲线输送 | 正反输送 |
|---|---|---|
 |
 |
 |
宽幅型和定宽幅型的特点
更大的搬运面积提高了生产能力
宽窄不同的塑料模块组合成砖状，可以任意构成链子的宽度。
塑料模块链条的容许张力与链宽成正比，从而可以获得很高的抗拉强度。
链条宽度和链节距因产品而异。请查看各产品页面。
这种宽幅型塑料模块链条不仅可以调节长度，还可以调节宽度。
链型

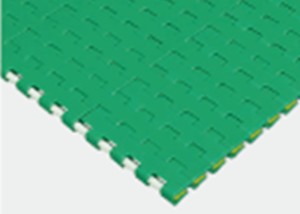

封闭型
- ·板的顶部是光滑的，没有开孔
- ·链子上嵌入磁铁的磁铁型系列
- ·最适合人员运输等的防滑型阵容

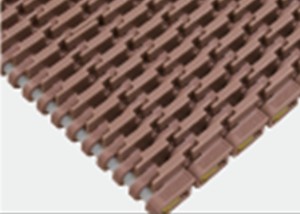

梳齿型
- ・与传送板配合使用时，可防止搬运物或掉落。
- ·大开孔的板块构造排水效果好

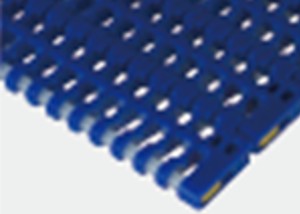

开式
- ·板上面有开孔
- ·与封闭式相比，清洁性更好，最适合用于排水和冷却
橡胶类型
- ·在运送面上将橡胶二色成形 (一体成形) 的高摩擦型
- ・倾斜的板材上表面输送方式可防止箱子和其他搬运物滑落。

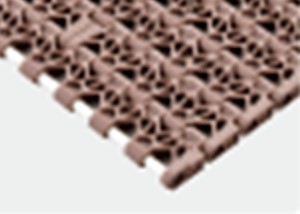

网状型
- ·板上面有开孔
- ·与封闭式相比，清洁性更好，最适合用于排水和冷却
- ·有通过铰链结构扩大开孔的类型和在封闭型的基础上设置长孔的类型
翼板型
- ·可倾斜搬运箱子、包装箱、散装物等
- ·可根据您的要求变更翼板高度、安装间隔
宽幅型一览
同一系列的链条具有相同的链节距值。
-
WT0400系列
（链节距：4.5mm）- 封闭型
-
WT0700系列
（链节距：7.5mm）- 封闭型
-
WT1300系列
（链节距：13.1mm）- 开式
-
WT1500系列
（链节距：15mm）- 封闭型
- 开式
-
WT151 0系列
（链节距：15mm）- 封闭型
- 开式
- 翼板型
- 橡胶类型
-
BT5系列
（链节距：15mm）- 封闭型
- 网状型
-
BT6系列
（链节距：19.05mm）- 封闭型
- 开式
- 网状型
-
WT1900系列
（链节距：19.05mm）- 梳齿型
-
BT8系列
（链节距：25.4mm）- 封闭型
-
WT2250系列
（链节距：25.4mm）- 开式
- 翼板型
- 橡胶类型
-
WT2500系列
（链节距：25.4mm）- 封闭型
- 开式
-
WT2510系列
（链节距：25.4mm）- 封闭型
- 翼板型
-
WT2520系列
（链节距：25.4mm）- 封闭型
- 橡胶类型
-
WT2700系列
（链节距：27.2mm）- 封闭型
- 开式
-
WT3000系列
（链节距：30mm）- 封闭型
-
WTU3010系列
（链节距：30mm）- 封闭型
-
WT3080系列
（链节距：30mm）- 开式
-
WT3100系列
（链节距：31.75mm）- 封闭型
-
WT3810系列
（链节距：38mm）- 开式
-
WT3820系列
（链节距：38.1mm）- 梳齿型
-
WT3830系列
（链节距：38.1mm）- 封闭型
-
BT16系列
（链节距：50.8mm）- 封闭型
-
WT5700系列
（链节距：57.15mm）- 梳齿型
-
WT6300系列
（链节距：63.5mm）- 开式
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 4.5 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 封闭型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT0405-W |
 |
|
| 链宽mm | 90～945 |
| 组织单位 | 每45mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 7.5 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 封闭型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT0705-W |
 |
|
| 链宽mm | 50～2000 |
| 组织单位 | 每50mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 13.1 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 开式 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT1306-W |
 |
|
| 链宽mm | 50～3200 |
| 组织单位 | 每50mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 15 | |||||
|---|---|---|---|---|---|---|
| 用途 | 对于直线输送 | |||||
| 链型 | 封闭型 | 开式 | ||||
| - | ||||||
| 本体链条规格 | - | |||||
| 销类型 | - | |||||
| 销材质 | - | |||||
| 销形状 | - | |||||
| 顶板厚度mm | - | |||||
| 推杆材质 | - | |||||
| 其他功能 | - | RN规格 | 带防蛇行附件 | 带防蛇行附件 90度转换转换 |
带防蛇行附件 90度转换转换 RN规格 |
- |
| 形式 | WT1505-K | WT1505RN-K | WT1505G-K | WT1505GTO-K | WT1505GTORN-K | WT1506-K |
 |
 |
 |
 |
 |
 |
|
| 链宽mm | 76.2～3733.8 | 152.4～3733.8 | 235.6～3740.8 | 76.2～3733.8 | ||
| 组织单位 | 每76.2mm | |||||
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 15 | |||
|---|---|---|---|---|
| 用途 | 对于直线输送 | |||
| 链型 | 封闭型 | 开式 | ||
| - | 橡胶类型 | - | ||
| 本体链条规格 | - | |||
| 销类型 | - | |||
| 销材质 | - | |||
| 销形状 | - | |||
| 顶板厚度mm | - | |||
| 推杆材质 | - | |||
| 其他功能 | - | 带防蛇行附件 | - | |
| 形式 | WT1515-W | WT1515G-W | WT1515VG-W | WT1516-W |
 |
 |
 |
 |
|
| 链宽mm | 50～2300 | 100～2300 | 50～2300 | |
| 组织单位 | 每50mm | |||
| 链节距（mm） | 15 | |||
|---|---|---|---|---|
| 用途 | 对于直线输送 | |||
| 链型 | 封闭型 | 开式 | 封闭型 | 开式 |
| 翼板型 | ||||
| 本体链条规格 | - | |||
| 销类型 | - | |||
| 销材质 | - | |||
| 销形状 | - | |||
| 顶板厚度mm | - | |||
| 推杆材质 | - | |||
| 其他功能 | - | 带防上浮附件(阻力板) | ||
| 形式 | WT1515F-W | WT1516F-W | WT1515T-F-W | WT1516T-F-W |
 |
 |
 |
 |
|
| 链宽mm | 50～2300 | 100～2300 | ||
| 组织单位 | 每50mm | |||
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 19.05 | |||
|---|---|---|---|---|
| 用途 | 对于直线输送 | |||
| 链型 | 封闭型 | |||
| - | ||||
| 本体链条规格 | - | |||
| 销类型 | - | |||
| 销材质 | - | |||
| 销形状 | - | |||
| 顶板厚度mm | - | |||
| 推杆材质 | - | |||
| 其他功能 | - | RN规格 | 带防上浮附件(阻力板) | 带防上浮附件(阻力板) RN规格 |
| 形式 | BTC6 | BTC6RN | BTC6-T | BTC6RN-T |
 |
 |
 |
 |
|
| 链宽mm | 76.2～2514.6 | 152.4～2514.6 | ||
| 组织单位 | 每76.2mm | |||
| 链节距（mm） | 19.05 | |||
|---|---|---|---|---|
| 用途 | 对于直线输送 | |||
| 链型 | 开式 | 网状型 | ||
| - | 开孔类型 | - | ||
| 本体链条规格 | - | |||
| 销类型 | - | |||
| 销材质 | - | |||
| 销形状 | - | |||
| 顶板厚度mm | - | |||
| 推杆材质 | - | |||
| 其他功能 | - | RN规格 | - | |
| 形式 | BTO6 | BTO6RN | BTCP6 | BTN6 |
 |
 |
 |
 |
|
| 链宽mm | 76.2～2514.6 | |||
| 组织单位 | 每76.2mm | |||
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 19.05 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 梳齿型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT1907-K |
 |
|
| 链宽mm | 228.6～3835.4 |
| 组织单位 | 每76.2mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 25.4 | ||
|---|---|---|---|
| 用途 | 对于直线输送 | ||
| 链型 | 开式 | 封闭型 | |
| - | 翼板型 | 橡胶类型 | |
| 本体链条规格 | - | ||
| 销类型 | - | ||
| 销材质 | - | ||
| 销形状 | - | ||
| 顶板厚度mm | - | ||
| 推杆材质 | - | ||
| 其他功能 | - | ||
| 形式 | WT2250FG | WT2250FG翼板型 | WT2250VG |
 |
 |
 |
|
| 链宽mm | 85～ | ||
| 组织单位 | 每85mm | ||
详情请确认。
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 25.4 | |
|---|---|---|
| 用途 | 对于直线输送 | |
| 链型 | 封闭型 | |
| - | 橡胶类型 | |
| 本体链条规格 | - | |
| 销类型 | - | |
| 销材质 | - | |
| 销形状 | - | |
| 顶板厚度mm | - | |
| 推杆材质 | - | |
| 其他功能 | - | |
| 形式 | WT2525-K | WT2525VG-K |
 |
 |
|
| 链宽mm | 76.2～2362.2 | |
| 组织单位 | 每76.2mm | |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 30 | |
|---|---|---|
| 用途 | 曲线输送用 | |
| 链型 | 封闭型 | |
| - | ||
| 本体链条规格 | - | |
| 销类型 | - | |
| 销材质 | 特种工程塑料 | 不锈钢 |
| 销形状 | - | |
| 顶板厚度mm | - | |
| 推杆材质 | - | |
| 其他功能 | - | |
| 形式 | WTU3015T-K | WTU3015T-K-SUSP |
 |
 |
|
| 链宽mm | 228.6～762.0 | |
| 组织单位 | 每76.2mm | |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 31.75 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 封闭型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT3109-W |
 |
|
| 链宽mm | 300～ |
| 组织单位 | 每100mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 38 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 开式 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT3816-K |
 |
|
| 链宽mm | 200～ |
| 组织单位 | 每100mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 38.1 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 梳齿型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT3827-K |
 |
|
| 链宽mm | 457.2～ |
| 组织单位 | 每152.4mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 38.1 | |||
|---|---|---|---|---|
| 用途 | 对于直线输送 | |||
| 链型 | 封闭型 | |||
| - | ||||
| 本体链条规格 | - | |||
| 销类型 | - | |||
| 销材质 | - | |||
| 销形状 | - | |||
| 顶板厚度mm | - | |||
| 推杆材质 | - | |||
| 其他功能 | - | 带防上浮附件(阻力板) | ||
| 形式 | WT3835-K | WT3835RN-K | WT3835-T | WT3835TRN-K |
 |
 |
 |
 |
|
| 链宽mm | 152.4～ | |||
| 组织单位 | 每76.2mm | |||
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 57.15 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 梳齿型 |
| - | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT5707-K |
 |
|
| 链宽mm | 457.2～ |
| 组织单位 | 每152.4mm |
阵容
※格式单击可查看详细信息。
| 链节距（mm） | 63.5 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 开式 |
| 强力型 | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT6306-W |
 |
|
| 链宽mm | 400～ |
| 组织单位 | 每100mm |
