塑料顶板链条通用链条TPUN型
- チェーンピッチ
50mm - 曲线输送用
- 较小的横向弯曲半径 (R=140) 允许自由布局，非常适合在狭小空间内运输
- 枢轴的防止误着构造，可防止枢轴插入错误导致链轮啮合不良。
特性
-

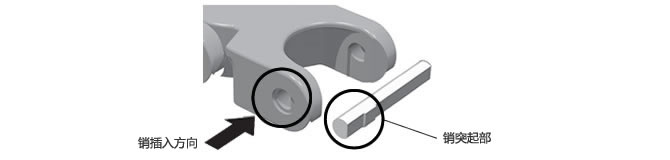

- 采用D销设计，一侧带有凸起
与传统的滚花销规格相比，这种设计可以防止销钉松动和销孔配合开裂。它还可以防止连接腿在切断和连接时因折叠而导致的弯曲不良。
-

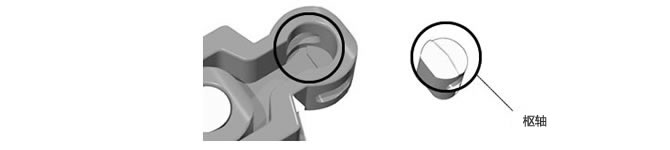

·安装防止枢轴误接的结构
枢轴和链节后部均设有防错位机构。这可以防止在组装或切断和连接链条时枢轴方向错误，从而避免链条与链轮啮合不良。
-
·稳定输送
板式结构减少了侧向弯曲时连接件之间的间隙，使其适合稳定运输搬运物。
-
最小侧向弯曲半径140 mm
侧向弯曲半径比传统的顶板链（TTUP 和 TPU 型）小，使其成为狭小空间内运输输送机的理想选择。
-
-容许张力较大
容许张力约为 TTUP 型的 1.8 倍，因此非常适合高负载条件。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | ● | △ | ● | ● | △ | ● | △ | △ |
| 中 | △ | ● | △ | ● | ● | △ | ● | △ | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | △ | △ |
用途
- ■塑料外壳、托盘搬运
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 50 |
|---|---|
| 用途 | 曲线输送用 |
| 链型 | - |
| - | |
| 本体链条规格 | - |
| 销类型 | 不锈钢销型 |
| 销材质 | SUS304 |
| 销形状 | D销 |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | TPUN |
|
|
| 顶板宽度mm | 55.5 |
注意：销类型无法生产。
