Toughroller选项列表
※全部是按订单生产的产品。
附件

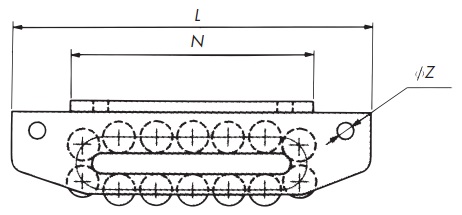

■延长侧板式
导向转向互连
- 焊接品不可改装。
单击放大
| 适用主体型号 | L mm |
Z mm |
质量 kg |
|---|---|---|---|
| TUF-J | 170 | 17 | 3 |
| TUF-6 | 230 | 17 | 6 |
| TUF12 | 300 | 17 | 12 |
| TUF25 | 400 | 22 | 33 |
| TUF1P | 230 | 17 | 2.4 |
| TUF2P | 300 | 17 | 6 |
| TUF4P | 400 | 22 | 19 |

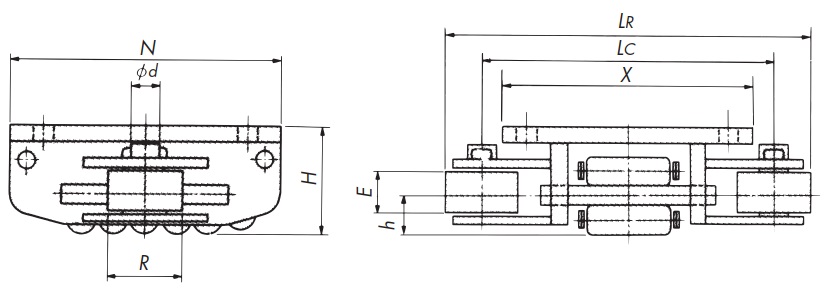

■附侧导辊
防侧摆推力负荷作用时
- 有安装在一侧的类型和安装在两侧的类型。
- 焊接品不可改装。
单击放大
| 适用主体型号 | N | X | H | R | E | d | h | LC | LR |
|---|---|---|---|---|---|---|---|---|---|
| TUF-J | 120 | 135 | 51.1 | 38 | 16 | 14.5 | 20 | 142 | 180 |
| TUF6 | 160 | 150 | 66 | 44.5 | 23 | 22 | 27 | 174 | 218 |
| TUF12 | 210 | 200 | 85 | 60 | 38 | 22 | 40 | 220 | 280 |
| TUF25 | 300 | 250 | 130 | 75 | 62 | 31.5 | 60 | 285 | 360 |

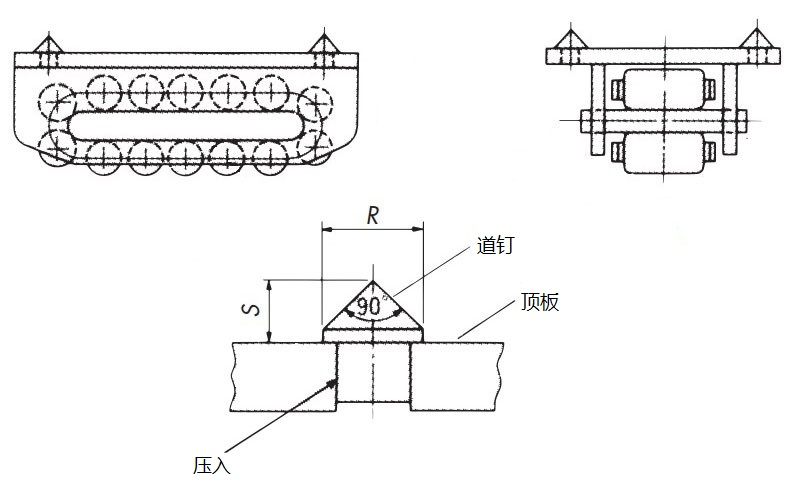

■附钉鞋
木制托盘用
单击放大
| 适用主体型号 | R | S |
|---|---|---|
| TUF-J | 12 | 7 |
| TUF6 | 14 | 8 |
| TUF12 | 19 | 10.5 |

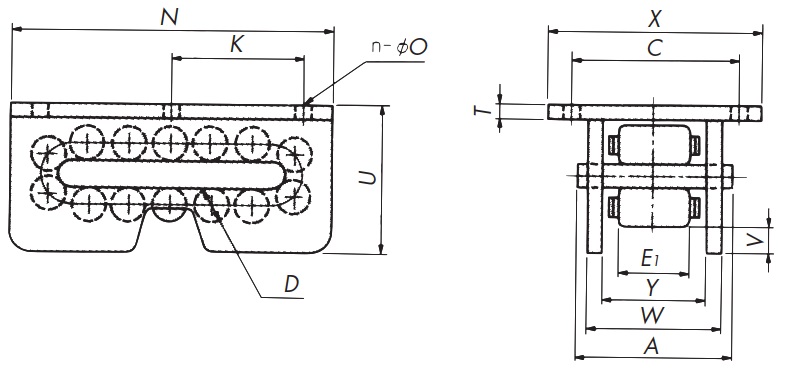

■裙形
防侧摆推力负荷作用时
- 有安装在一侧的类型和安装在两侧的类型。
- ※一般带有单侧裙子。
- 焊接品不可改装。
单击放大
| 适用主体型号 | U mm |
V mm |
Y mm |
质量kg (两侧附裙子) |
|---|---|---|---|---|
| TUF-J | 65 | 14.0 | 56.5 | 3 |
| TUF6 | 85 | 19.2 | 72 | 6.3 |
| TUF12 | 112 | 27.0 | 100 | 14.5 |
| TUF25 | 166 | 36.0 | 130 | 37.8 |
■附松紧带衬垫
木制托盘用
- 适用于重量平均分担凹凸路面防滑。
■带刮板
导轨面上有垃圾时
- 焊接品不可改装。
选项

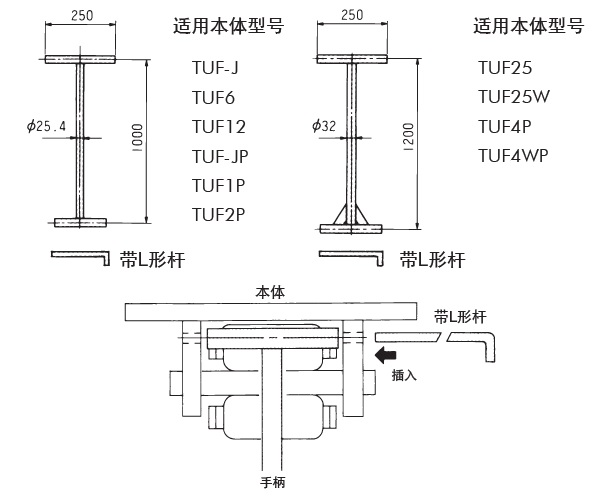

■手柄
指南
- 可安装的本体为延长侧板式。
单击放大

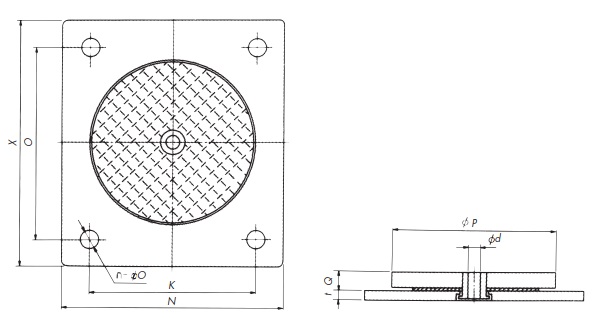

■转盘
转向用
- 它可以通过螺栓固定到循环链的顶板上。
单击放大
| 适用主体型号 | P mm |
d mm |
Q mm |
t mm |
固定螺栓 | 质量 kg |
|---|---|---|---|---|---|---|
| TUF-J | 90 | 7 | 10 | 6 | M8 | 1.3 |
| TUF1P, TUF6 | 120 | 10 | 13 | 6 | M10 | 2.4 |
| TUF2P, TUF12 | 160 | 14 | 13 | 9 | M12 | 5.3 |
| TUF4P, TUF25 | 200 | 17.5 | 17 | 12 | M16 | 12.1 |
