轴承滚子输送链条　免加油耐水规格

产品图片
  • 通过在滚筒内部交替使用不锈钢滚筒和特殊的圆筒滚珠，无需额外润滑，并且可以在潮湿的环境中使用。
  • 有WEBR、WEBF两种滚子形式。
  • 工作温度范围:0°C至50°C

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

横幅图片

产品目录、使用说明书

结构和特性

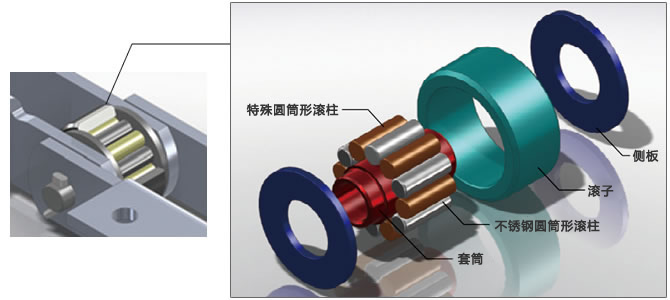

  • ·轴承滚子结构图

    轴承滚子结构图

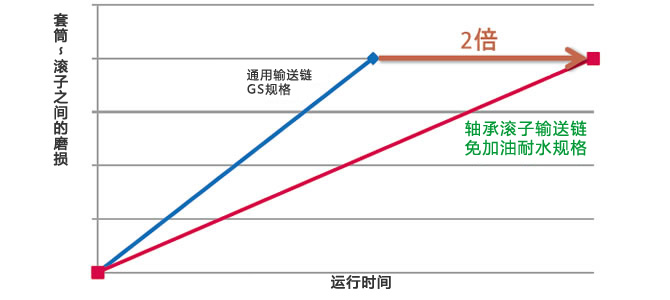

  • ·衬套与滚子间的磨损寿命比较

    衬套与滚子间的磨损寿命比较

    ※本公司实验比 (无追加加油)

    无需额外润滑，GS规格输送链的耐磨寿命是普通输送链的两倍

滚子形状

WEBR款 WEBF款
ローラ形状　WEBRタイプ ローラ形状　WEBFタイプ

商品一览表

※单击查看详细信息

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
75mm 100mm 125mm 150mm 200mm 250mm 300mm Φmm mm
RF03 WEBR RF03075WEBR RF03100WEBR --- --- --- --- --- 31.8 16.1
WEBF RF03075WEBF RF03100WEBF --- --- --- --- --- 31.8
RF05 WEBR --- RF05100WEBR RF05125WEBR RF05150WEBR --- --- --- 40 22
WEBF --- RF05100WEBF RF05125WEBF RF05150WEBF --- --- --- 40
RF08 WEBR --- --- RF08125WEBR RF08150WEBR --- --- --- 44.5 27
WEBF --- --- RF08125WEBF RF08150WEBF --- --- --- 44.5
RF10 WEBR --- RF10100WEBR RF10125WEBR RF10150WEBR --- --- --- 50.8 30
WEBF --- --- RF10125WEBF RF10150WEBF --- --- --- 50.8
RF12 WEBR --- --- --- --- RF12200WEBR RF12250WEBR --- 65 37.1
WEBF --- --- --- --- RF12200WEBF RF12250WEBF --- 65
RF17 WEBR --- --- --- --- RF17200WEBR RF17250WEBR RF17300WEBR 80 51.4
WEBF --- --- --- --- RF17200WEBF RF17250WEBF RF17300WEBF 80
RF26 WEBR --- --- --- --- --- RF26250WEBR RF26300WEBR 100 57.2
WEBF --- --- --- --- --- RF26250WEBF RF26300WEBF 100
RF36 WEBR --- --- --- --- --- --- RF36300WEBR 125 66.7
WEBF --- --- --- --- --- --- RF36300WEBF 125
※上述间距以外的部分也可制作。请咨询。
※英制间距为特型对应品。请咨询。 返回本页顶部
