带侧置滚子输送链

製品写真
  • 该链条以每种输送链规格的 S 型滚轮为基础，并附有侧置滚子。
  • 链轮与中央 S 滚轮啮合，移动由侧置滚子控制，从而实现稳定移动。
  • 可按输送链的各种规格制作。

产品目录、使用说明书

用途

  • ・将特殊附件连接到板材上时（图1）
  • ·中央S滚子难以承载负荷时
  • ·难以导引链的返回侧
  • - 当使用具有双速或堆积功能的 R 型侧置滚子时（图 2）

图 1：特殊附件示例

特殊アタッチメントの例

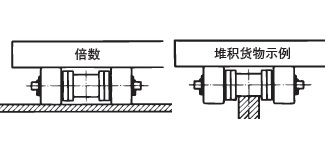

图 2：堆积示例

倍速・アキュムレートの例

商品一览表

※单击查看详细信息全部开启 全部关闭

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 S RF03075S-SR RF03100S-SR --- --- --- --- --- --- 15.9 16.1
RF05 S RF05075S-SR RF05100S-SR RF05125S-SR RF05150S-SR --- --- --- --- 22.2 22
RF10 S --- RF10100S-SR RF10125S-SR RF10150S-SR --- --- --- --- 29 30
RF12 S --- --- --- --- RF12200S-SR RF12250S-SR --- --- 34.9 37.1
RF17 S --- --- --- --- RF17200S-SR RF17250S-SR RF17300S-SR --- 40.1 51.4
RF26 S --- --- --- --- RF26200S-SR RF26250S-SR RF26300S-SR --- 44.5 57.2
RF36 S --- --- --- --- --- RF36250S-SR RF36300S-SR RF36450S-SR 50.8 66.7
※上述间距以外的部分也可制作。请咨询。 返回本页顶部

英制间距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
101.6mm 152.4mm Φmm mm
RF430 S RF430S-SR --- 20.1 22.6
RF450 S RF450S-SR --- 22.2 27
RF6205 S --- RF6205S-SR 34.9 37.1
