轴承滚子输送链条　耐粉尘规格

製品写真
  • 由于采用迷宫结构和密封，粉尘难以侵入，在粉尘环境下的磨损寿命是以往规格的3倍。
  • 有两种滚子格式:DBR和DBF。
  • 环境温度：-10℃至80℃

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

バナー画像

产品目录、使用说明书

结构和特性

这种输送链在滚子和衬套之间装有圆筒滚珠。它的尺寸与标准输送链的R型和F型滚子相同。

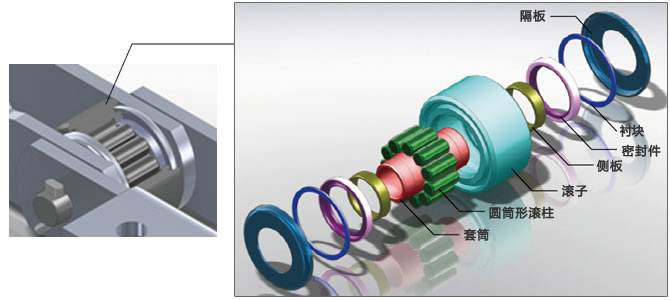

  • ·轴承滚子结构图

    ベアリングローラ構造図

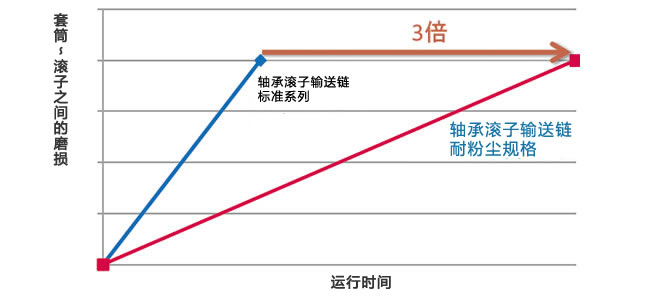

  • ·衬套与滚子间的磨损寿命比较

    ブシュ～ローラ間の摩耗寿命比較

    ※本公司实验比 (无追加加油)

    在多尘环境下轴承滚子输送链条：使用寿命是传统规格的三倍

滚子形状

DBR类型 DBF类型
ローラ形状　DBRタイプ ローラ形状　DBFタイプ

商品一览表

※单击查看详细信息

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 DBR RF10100DBR RF10125DBR RF10150DBR --- --- --- --- --- 50.8 30
DBF --- RF10125DBF RF10150DBF --- --- --- --- --- 50.8
RF12 DBR --- --- --- RF12200DBR RF12250DBR --- --- --- 65 37.1
DBF --- --- --- RF12200DBF RF12250DBF --- --- --- 65
RF17 DBR --- --- --- RF17200DBR RF17250DBR RF17300DBR --- --- 80 51.4
DBF --- --- --- RF17200DBF RF17250DBF RF17300DBF --- --- 80
RF26 DBR --- --- --- --- RF26250DBR RF26300DBR RF26450DBR --- 100 57.2
DBF --- --- --- --- RF26250DBF RF26300DBF RF26450DBF --- 100
RF36 DBR --- --- --- --- --- RF36300DBR RF36450DBR RF36600DBR 125 66.7
DBF --- --- --- --- --- RF36300DBF RF36450DBF RF36600DBF 125
※上述间距以外的部分也可制作。请咨询。
※英制间距为特型对应品。请咨询是否应对。 返回本页顶部
