同步带和同步带轮故障故障排除及维修方法

1皮带早期切断
2皮带齿磨损
3皮带跳齿
4皮带齿剪切断裂
5皮带侧面的摩擦和磨损
6皮带齿面的纵列划痕
7皮带部分切断
8皮带收缩
9仅皮带向上延伸
10皮带背面的橡胶粘度或软化
11皮带背面橡胶磨损
12皮带背面橡胶破裂
13滑轮齿磨损
14噪音
回答
1


单击放大

皮带早期切断

原因1 重载 措施 检查被动体的惯性、原动机、使用条件等。
原因2 冲击负载 措施 增加皮带尺寸，设置缓冲冲击机构。
原因3 皮带弯曲 措施 注意皮带的搬运、保管、安装。
原因4 滑轮直径过小 措施 滑轮齿数要在容许最小齿数以上。
返回列表

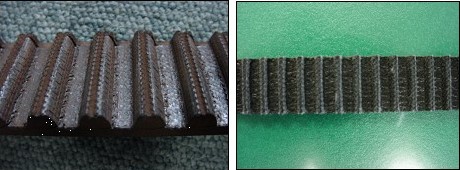

2


单击放大

皮带齿磨损

原因1 重载 措施 更改设计。
原因2 安装张力过大 措施 调整安装张力。
原因3 安装张力不足 措施 调整安装张力。
原因4 滑轮的齿形和齿部尺寸不良 措施 更换具有正确齿形和尺寸的滑轮。
原因5 在粉尘环境中使用 措施 改善气氛或盖上盖子。
返回列表
3皮带跳齿
原因1 冲击负载 措施 加大皮带的尺寸。
原因2 皮带安装张力不足 措施 适当调整安装张力。
原因3 啮合齿数不足 措施 增大滑轮齿数或通过惰轮增加啮合齿数。
原因4 挂皮带的支架刚性不足 措施 采用刚性支架。
返回列表
4


单击放大

皮带齿剪切断裂

原因1 现象2、3的末期现象 措施 与现象2和3的对策相同。
返回列表
5


单击放大

皮带侧面的摩擦和磨损

原因1 轴平行度差 措施 校正平行度。
原因2 滑轮对齐不良 措施 纠正排列。
原因3 挂皮带的支架刚性不足 措施 采用刚性支架。
原因4 法兰弯曲 措施 更换或修改合格的法兰。
返回列表
6


单击放大

皮带齿面的纵列划痕

原因1 皮带延伸至带轮端部 措施 调整滑轮的对齐、轴的平行度。
原因2 将传动带提升至法兰 措施 施加适当的安装张力。
返回列表
7


单击放大

皮带部分切断

原因1 异物侵入 措施 改善环境或安装盖子。
原因2 将传动带提升至法兰 措施 适当调整皮带安装张力，确保轴平行度准确。
返回列表
8


单击放大

皮带收缩

原因1 因油分和水分而膨胀 措施 改善气氛，使其不会接触到油或水，或安装盖子。
返回列表
9仅皮带向上延伸
原因1 通过移动轴使轴接近 措施 可牢固地安装轴承，在冲击较大时可利用止动器防止轴承移动。
返回列表
10


单击放大

皮带背面的橡胶粘度或软化

原因1 后压惰轮滑移 措施 适当调整安装张力，降低惰轮惯性。
原因2 油的附着 措施 改善为不沾油的氛围，或装上盖子。
原因3 在高温环境中使用 措施 降低环境温度。
返回列表
11皮带背面橡胶磨损
原因1 背面推动托辊轴的平行度差 措施 校正惰轮轴的平行度。
原因2 后推惰轮旋转不良 措施 使惰轮的旋转变好。
返回列表
12


单击放大

皮带背面橡胶破裂

原因1 滑轮直径过小 措施 加大滑轮直径。
原因2 在低温环境中使用 措施 改善环境温度。
返回列表
13


单击放大

滑轮齿磨损

原因1 皮带轮材质不当 措施 通过高硬度材料、牙面硬化或表面处理使皮带轮具有耐磨性。
原因2 在粉尘环境中使用 措施 改善气氛或安装盖子。
原因3 安装张力过大 措施 调整安装张力。
返回列表
14噪音
原因1 安装张力过大 措施 适当调整安装张力。
原因2 重载 措施 加大皮带的尺寸。
原因3 轴平行度、滑轮对齐不良 措施 更正轴的平行度和滑轮的对齐。
返回列表
