电动缸U系列

产品图片
  • 实现了小型轻量化的额定推力6吨以上的电动气缸。
  • 电动缸在保持与传统 T 系列相同容量的同时，成功实现了更小的尺寸、更轻的重量和更高的性价比。
  • ·额定推力:58.8~490kN
  • ·公称速度:6.5~52mm/s

特性

横幅图片

  • ·轻量、小巧

    得益于新开发的高性能滚珠丝杆和强化轴承，与上一代产品（T系列）相比，我们成功地将总长度缩短了10%，重量减轻了35%。紧凑的尺寸和轻巧的重量使得液压缸的更换更加便捷。

  • ·丰富的产品系列

    将额定推力扩大到50吨，可轻松更换内径Φ250mm级别的油压缸。

  • ·更高的性价比

    除了通过缩小零件尺寸和减轻重量来降低与传统产品相比的成本外，电动缸采用电力驱动，这意味着它比液压式动力缸更节能，并显著降低了能耗。

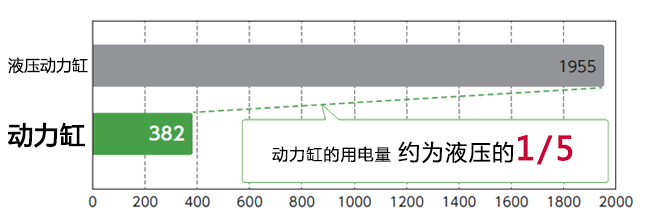

    [与液压缸的电力使用量比较]

    每台设备每年的用电量 (kWh/年)

    每台设备每年的能耗

液压缸推力的简单计算
（下面提供了将液压缸输出转换为电动缸推力的近似公式。）

各类型 (保护装置) 的使用和构造

根据安全机构的不同，准备了两种类型。

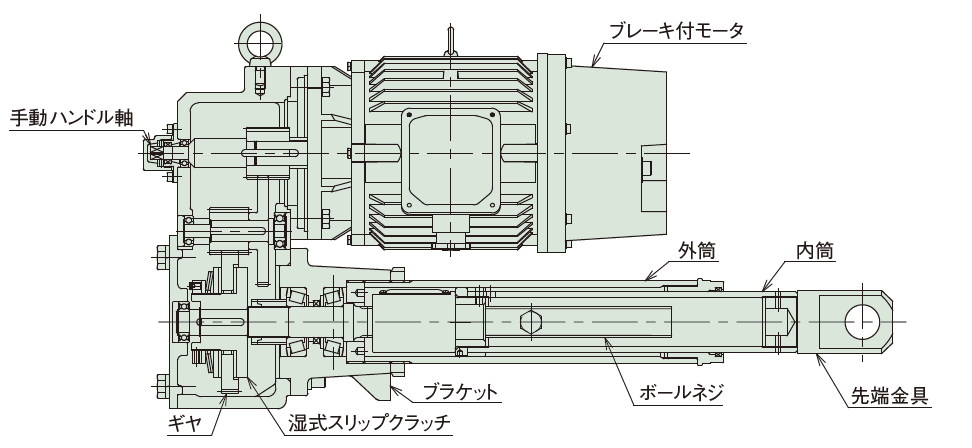

  • ・B型（湿式滑动离合器）

    减速段的螺杆轴端内置湿式滑动离合器。

    采用特殊衬里，在超负荷时发挥保护功能。

    特殊的内衬设计可在行程中提供保护。

    结构图

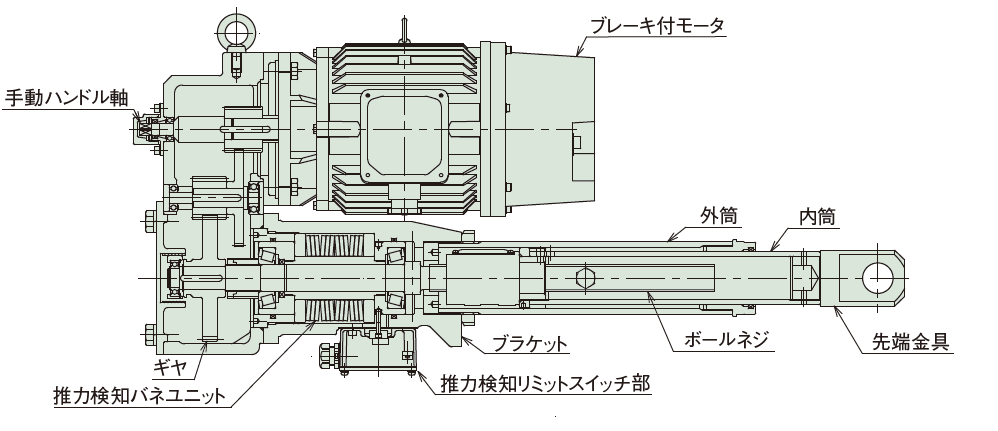

  • ・C型（推力检测装置）

    支架内置推力检测弹簧单元。

    在停止按压 (吸引) 或超负荷时需要电气信号时可发挥效果。

    在停止过程中，当负载侧过载或行程转移时，也会输出电信号。

    ※特别是受到冲击作用时，内置的弹簧可吸收挠性冲击负荷。

    结构图

    *50吨推力检测装置不能用于常规的推（拉）停止操作。请将其用作安全装置。

标准型号列表

型号 额定推力
N
{kgf}		 公称速度
50/60Hz
mm/s		 电机容量
kW		 手动轴每转行程的
杆行程
mm		 杆旋转力
N・m
{kgf・m}		 公称行程
mm
LPUB6000
LPUC6000		 S 58.8k
{6000}		 6.5/7.8 0.75 1.0 124
{12.7}		 500, 1000
*1500
L 18/22 1.5 0.7
M 26/31 2.2 1.0
H 42/50 3.7 1.7
LPUB8000
LPUC8000		 S 78.4k
{8000}		 10/12 1.5 1.2 166
{17.0}		 500, 1000,
1500
L 20/24 2.2 0.8
M 30/36 3.7 1.2
H 43/52 5.5 1.7
LPUB12000
LPUC12000		 L 117k
{12000}		 10/12 2.2 1.2 333
{34.0}		 500, 1000,
1500, *2000
M 18/22 3.7 2.2
H 30/36 5.5 1.2
LPUB16000
LPUC16000		 L 156k
{16000}		 14.5/17.5 3.7 1.7 444
{45.3}		 500, 1000,
1500, 2000
M 20/24 5.5 2.3
H 30/36 7.5 1.2
LPUB22000
LPUC22000		 L 215k
{22000}		 14.5/17.5 5.5 2.9 915
{93.5}		 500, 1000,
1500, 2000
M 20/24 7.5 3.2
H 30/35 11 3.5
LPUB32000
LPUC32000		 L 313k
{32000}		 10/12 5.5 2.1 1109
{113}		 500, 1000,
1500, 2000
M 15/18 7.5 2.4
H 20/24 11 2.4
LPUB50000
LPUC50000		 L 490k
{50000}		 8/10 7.5 0.3 2166
{221}		 500, 1000,
1500, 2000
M 12/14 11 0.5
H 16/19 15 0.6

※速度表示电机同步旋转速度时的值。

※*标记行程时，额定推力有限。

如果从T系列更换

我们提供与T系列安装尺寸相匹配的“U系列N规格”。与传统型号相比，N规格可将滚珠丝杆的预期运行距离提高三倍以上，从而有助于减少油缸更换频率。

型号表示例:LPUB6000L N 5VT1LPJ-TK

※N:N规格 (替换T系列用) ※请在末尾填写“-TK”。

※N规格对象机种有6000、8000、12000、16000尺寸。

产品目录、使用说明书

电机规格

容量 0.75kW～3.7kW 5.5kW～15kW
形式 全封闭自冷却型带刹车 全封闭风扇型，带刹车
输出 参照标准机型一览
极数 四极
电源 电压 200V/200V/220V
频率 50Hz/60Hz/60Hz
额定时间 30分钟额定 连续额定
耐热等级 B
保护结构 全封闭户外型（IP55）

有关马达选项，请参阅此处。

型号表示例

LPU B 6000 L 5
｜
系列名称
电动缸
U系列		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
额定推力
6000:58.8kN{6000kgf}
8000:78.4kN{8000kgf}
12000:117kN{12000kgf}
16000:156kN{16000kgf}
22000:215kN{22000kgf}
32000:313kN{32000kgf}
5万:490kN{5万 kgf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
公称行程
5:500mm
10:1000mm
15:1500mm
20:2000mm
类型
B：湿式滑动离合器
C：推力检测装置类型		 公称速度
S、L、M、H
实际速度
请参照
详细信息。

■椿本产品型号指引

选择型号:

查看产品详细信息

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列 类型 额定推力 公称速度 行程

LPU













类型

B：内置湿式滑动离合器作为过载保护装置。

C：配备推力检测装置。

额定推力

是能够动作的额定推力。

公称速度

电机同步转速时的气缸工作速度。

各机型的速度值请参照详细信息。

公称行程

动作部的行程距离。根据推力不同，制作范围也不同。

电机规格

Z:支持变频器驱动。

V:电源的电压及频率为400/400/440V、50/60/60Hz。

V1:电源的电压及频率为380V、50Hz。

V2:电源的电压及频率为380V、60Hz。

V3:电源的电压及频率为415V、50Hz。

V4:电源的电压及频率为460V、60Hz。

T1:对应耐热等级F 40°C。

T2:对应耐热等级F 60°C。

T3:对应耐热等级F 80°C。

T4:对应耐热等级H 80°C。

N:CE规格。

N2:符合UL规格。

N3:CCC规格。

D:耐压防爆设计。

A:无电机的适配器规格。

选项符号

L:附带行程调整外部LS2个。

L3:附带行程调整外部LS3个。

K2:包含两个用于检测行程位置的微动开关。

K4:4个内置微动开关，用于检测行程位置。

P:内置检测行程位置的电位器。

R:附带输出行程移动信号的旋转编码器。

C：配有U型夹具。
不能与位置检测选项 K2、K4、P 和 R 同时安装。

U：配有 U 形开端金具。

J:带防尘罩。

※准备了对应以下电压的选项。

关于可选的型号，请在这里确认。

产品型号列表

※单击形状编号以显示详细信息。全部开启 全部关闭

额定推力58.8kN{6000kgf} (型号LPUB6000~・LPUC6000~)

额定推力78.4kN{8000kgf} (型号LPUB8000~・LPUC8000~)

额定推力117kN{12000kgf} (型号LPUB12000~・LPUC12000~)

额定推力156kN{16000kgf} (型号LPUB16000~・LPUC16000~)

额定推力215kN{22000kgf} (型号LPUB22000~・LPUC22000~)

额定推力313kN{32000kgf} (型号LPUB32000~・LPUC32000~)

额定推力490kN{5万 kgf} (型号LPUB5万~・LPUC5万~)

液压缸简易推力计算

・下面给出了将液压缸输出转换为近似电动缸推力的公式。

液压缸简易推力计算

特殊响应

·可以根据客户的使用条件进行特殊处理。

防转规格，防粘对策，防尘罩特殊等特殊对策请点击这里
