电动缸F系列
- 可使用电池电源，额定推力100N以上的简单电动气缸。
- 是工作部分与电机部分垂直的紧凑设计。
- 额定推力:100N~6.00kN
- 额定速度:8~54mm/s
特性
-
·小巧轻便，有效利用安装空间
它采用紧凑型设计，执行器和电机呈直角布置。U U型夹具在两个垂直方向上开口，因此您可以从四个安装方向中进行选择，以避免与对接机器发生干涉。
-
·室外使用
最适合在农业机械和立体停车场等室外使用。
-
·多种选项
备有位置检测单元、过负荷检测单元等各种选项。

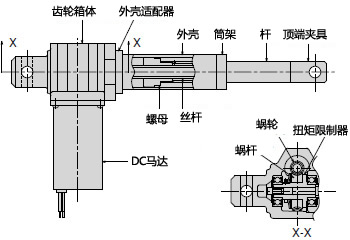

结构
产品目录、使用说明书
型号表示例
| LPF | 040 | L | 2.0 | V |
| | 系列名 |
| 额定推力 |
| 额定速度 |
| 描边 |
| 电压符号 |
| 电动缸 F系列 |
010：100N{10.2kgf} 020：200N{20.4kgf} 040：400N{40.8kgf} 100：1.00kN{102kgf} 200：2.00kN{204kgf} 300：3.00kN{306kgf} 600：6.00kN{612kgf} |
L、M、H 各机种的速度 详细信息请参照 。 |
0.5：50mm 1.0：100mm 1.5：150mm 2.0：200mm 2.5：250mm 3.0：300mm 4.0：400mm 5.0：500mm 6.0：600mm |
无符号:DC12V V:DC24V |
■椿本产品型号指引
额定推力
是能够动作的额定推力。
额定速度
产生额定推力时的动作速度。
各机型的速度值请参照详细信息。
行程
动作部的行程距离。
根据推力不同，可制作范围也不同。
电压符号
V:提供24V直流电源。
选项符号
L:附带行程调整用的限位开关。
K2:集成微动开关，用于检测行程位置。
P:带电位器。
J:带防尘罩。
※ ■请在此处确认包含可选配件的型号。
产品型号列表
※单击形状编号以显示详细信息。
