电动缸Eco 系列 CDS 型

产品图片
  • 最适合气缸等2点间运转使用的电动气缸。具有电流检测式自完成功能。
  • 作为我们解决环境问题努力的一部分，我们开发了一种环保型电动缸。
  • 它不仅具有空气方式和油压方式的优势，而且由于不使用含有有害物质的部件，因此它是一种比传统产品更环保的产品。
    不仅可替换空气或油压缸，还可用于各种用途。
  • 额定推力:250N~1000kN
  • 额定速度:90~200mm/s

特性

  • ·自包含

    执行器内置的弹簧和接线盒内安装的电流检测系统 (CDS) 会在按下和停止时检测过电流，或者在不太可能发生的过载情况下自动停止电机。
    停止时，内置弹簧会保持推力。可在行程的任何位置进行按压和停止，无需电气位置指令或限位开关。

    CDS ・・・当前检测系统。检测到过电流，使马达停止。

  • ·降低运营成本，保护环境

    因为是电动式的，所以只是使用时的电力消耗，很经济。不需要像空气系统那样始终运行压缩机，并且可以大大降低运行成本。
    另外，不用担心空气、油压式的噪音、雾气飞散及漏油，也符合RoHS指令，是一款环保气缸。

  • ·高频率运行、长寿命

    该设备可实现高达每分钟 15 次的高频运行。此外，滚珠丝杆的使用寿命预计可达 100 万次冲程。

  • ·简单操作

    只需连接三相电源即可操作。也不需要行程调整用的限位开关，所以也没有麻烦的配线等。长配线距离也OK。

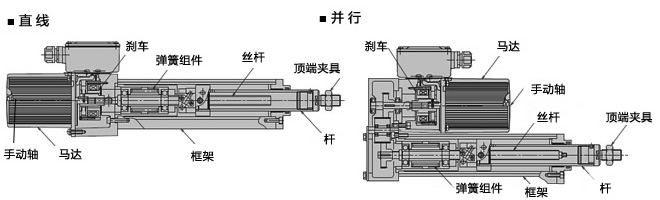

结构

结构

标准型号列表

形式 速度
符号		 本体
形状		 额定推力
N{kgf}		 标称速度
mm/s
50/60/60Hz		 电机输出
N・m		 行程
mm
LPE025 H T or K 250 {25.5} 160/190/200 0.25 (相当于50瓦) 100
200
300
400
500
600
LPE050 L 500 {51.0} 90/100/110 0.25 (相当于50瓦)
H 160/170/190 0.50 (相当于90瓦)
LPE100 L 1.00k {102} 90/90/110 0.50 (相当于90瓦)
  • *推力因型号而异，为额定推力的 2~3 倍。

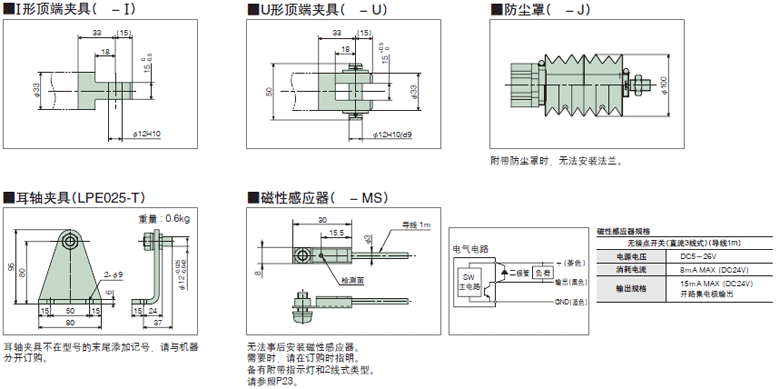

选项列表

返回此页面的顶部

产品目录、使用说明书

型号表示例

LPE 100 L K 5
|
系列名		 |
额定推力		 |
额定速度		 |
本体形状		 |
描边
电动缸
环保系列		 025： 250N{25.5kgf}
050： 500N{51.0kgf}
100：1000N{102kgf}		 L、H
实际速度
请参照详细信息
。		 T:直筒
K:平行		 1：100mm
2：200mm
3：300mm
4：400mm
5：500mm
6：600mm

■椿本产品型号指引

选择型号:

查看产品详细信息

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列 额定推力 额定速度 主体形状 行程

LPE
















额定推力

是能够动作的额定推力。

额定速度

产生额定推力时的动作速度。

各机型的速度值请参照详细信息。

主体形状

T:电机与工作部分配置成一条直线的直型。

K:在电机与操作部之间配置齿轮箱的平行形状。

行程

动作部的行程距离。

选项符号

M：对杆实施止转的规格。

S:带有检测行程的磁传感器。
可与固定杆设计成套选择。

I：配有 I 形开端金具。

U：配有 U 形开端金具。

J:带防尘罩。


关于可选的型号，请在这里确认。

产品型号列表

※单击形状编号以显示详细信息。

推力
N{kgf}		 行程
mm		 速度L 速度H
直型 并行式 直型 并行式
250

{25.5}		 100 --- --- LPE025HT1 LPE025HK1
200LPE025HT2 LPE025HK2
300LPE025HT3 LPE025HK3
400LPE025HT4 LPE025HK4
500LPE025HT5 LPE025HK5
600LPE025HT6 LPE025HK6
500

{51.0}		 100 LPE050LT1 LPE050LK1 LPE050HT1 LPE050HK1
200LPE050LT2 LPE050LK2 LPE050HT2 LPE050HK2
300LPE050LT3 LPE050LK3 LPE050HT3 LPE050HK3
400LPE050LT4 LPE050LK4 LPE050HT4 LPE050HK4
500LPE050LT5 LPE050LK5 LPE050HT5 LPE050HK5
600LPE050LT6 LPE050LK6 LPE050HT6 LPE050HK6
1000

{102}		 100 LPE100LT1 LPE100LK1 --- ---
200LPE100LT2 LPE100LK2
300LPE100LT3 LPE100LK3
400LPE100LT4 LPE100LK4
500LPE100LT5 LPE100LK5
600LPE100LT6 LPE100LK6
返回此页面的顶部

特殊响应

·可以根据客户的使用条件进行特殊处理。

防转规格，防粘对策，防尘罩特殊等特殊对策请点击这里
