动力千斤顶JWH（高导程滚珠丝杠型）
- JWH（高导程滚珠丝杆）是一种丝杠千斤顶，其输入旋转速度与 JWB 型相同，但速度更快（最高可达 4 倍）。
- 主要部件是高导程滚珠丝杆和高精度蜗轮蜗杆。
- 高导程滚珠丝杆用于高速应用，通过与减速装置结合使用可实现低噪音。
特性
-
·加速
通过使用高可靠性高导程滚珠丝杆，丝杠轴转速可提高至最高 7.5 m/min。
-
·降噪
当螺杆轴转速与 JWB（滚珠丝杆型）相同时，可以通过在驱动源中使用减速装置来降低输入旋转速度，从而降低千斤顶产生的噪音。
※因为没有自锁，所以需要刹车。

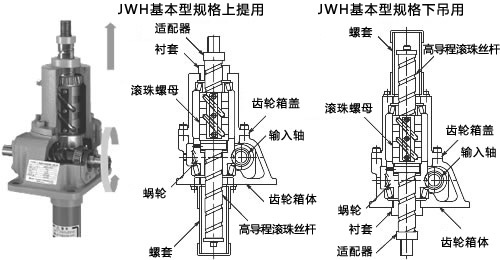

基本规范结构
滑动螺母结构
标准型号列表
·基本容量
| 边框编号 | 基本容量kN{tf} | 蜗轮减速比 H |
|---|---|---|
| 010 | 9.80 {1} | 5 |
| 025 | 24.5 {2.5} | 6 |
| 050 | 49.0 {5} | 6 |
| 100 | 98.0 {10} | 8 |
| 150 | 147 {15} | 8 |
| 200 | 196 {20} | 8 |
·行程
| 边框编号 | 10 | 25 | 50 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ |
| 1200 | △ | ○ | ○ | ○ | ○ | ○ |
| 1500 | - | △ | ○ | ○ | ○ | ○ |
| 2000 | - | - | - | △ | △ | △ |
- ※○:标准品;△:按订单生产;-标记根据使用条件制作。请到本公司咨询。
产品目录、使用说明书
型号表示例
| JW | H | 050 | U | S | H | 10 | U |
| | 系列名 动力 千斤顶 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 基本容量 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 蜗轮减速比 H 实际减速比 详细信息请参照 。 |
| 公称行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 法兰安装方向 ※滑动螺母 规格时 需要标注 |
| 螺丝规格 S:基本型 R:滑动螺母类型 |
|||||||
| 螺钉式 H：高导程 滚珠丝杆 |
安装形状 U:上提用 D:下吊用 |
||||||
■椿本产品型号指引
螺钉类型
M：梯形螺杆类型。
B：滚珠丝杆式。
H：高导程滚珠丝杆型。
基本容量
千斤顶本身可以容许的基本容量。
安装形状
U:螺钉轴出现在主体安装底座的相反一侧。
D:螺钉轴出现在主体安装底座一侧的类型。
螺钉规格
S:螺丝轴移动的基本形式。
M:螺丝轴可移动的基本型，
螺丝轴上附有防转功能。
R:螺钉轴旋转，螺母移动。
蜗杆减速比
蜗轮减速机的减速比。
各机型的减速比值请参照详细信息。
行程
螺纹轴或滑动螺母的移动距离。
法兰安装方向
对于滑动螺母类型，请指定安装法兰应位于螺母的哪一侧。
U:顶部
D:底部
选项符号
J:带防尘罩。
B：杆的开端金具。
I：配有 I 形开端金具。
M：配有桌形开端金具。
C：配有U型夹具。
Y是带有机械计数器的限位开关。
K2:包含两个用于检测行程位置的微动开关。
K4:4个内置微动开关，用于检测行程位置。
P:内置检测行程位置的电位器。
R:附带输出行程移动信号的旋转编码器。
E:附带三相制动马达。
电源对应200/200/220V 50/60/60Hz。
EV:附带三相制动马达。
电源对应400/400/440V 50/60/60Hz。
G1：配备带制动器的三相齿轮减速电机，减速比为 1/5。
电源支持 200/200/220V 50/60/60Hz。
G2：配备带制动器的三相齿轮减速电机，减速比为 1/10。
电源支持 200/200/220V 50/60/60Hz。
产品型号列表
基本容量框编号『010』9.80kN{1tf} (型号JWH010~)
基本容量框编号『025』24.5kN{2.5tf} (型号JWH025~)
基本容量框编号『050』49.0kN{5tf} (型号JWH050~)
基本容量框编号『100』98.0kN{10tf} (型号JWH100~)
基本容量框编号『150』147kN{15tf} (型号JWH150~)
基本容量框编号『200』196kN{20tf} (型号JWH200~)
