椿本产品选择

选型指南动力锁

·单击每个系列的图标可查看其功能。

·选择条件时，将屏蔽不符合条件的系列图标。

什么是居中功能？
什么是轮毂外部紧固？

×

(可以通过拖动来移动)

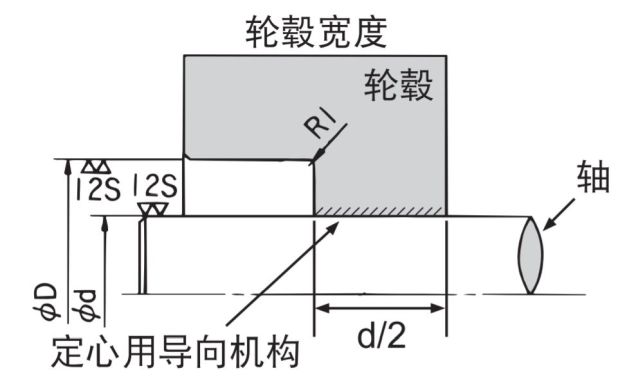

什么是居中功能?

什么是居中功能?

定心功能是指连接轴和轮毂时抑制轮毂摆动的功能。

换句话说，它是一个可以将轴带到轮毂中心的功能。

动力锁有两种类型：一种带有居中功能，一种不带居中功能。
对于没有这种部件的系列，需要在轴颈（轴和轴颈直接接触的部分）上提供导向部分。

×

(可以通过拖动来移动)

什么是轮毂外紧?

什么是轮毂外紧?

由于设计限制无法确保轮毂壁厚时，或连接中空轴时，从轮毂外侧连接的外紧型。

KE

×

(可以通过拖动来移动)


适用轴径	Φ5～Φ100
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
可用于宽范围的公差轴。 (m6, k6, js6, h6到h10) ※无电解镀镍款式仅h8 内外径小、紧凑。有定心功能。最适合小径轴。备有不锈钢规格、无电解镀镍规格。产品信息

TF

×

(可以通过拖动来移动)


适用轴径	Φ6～Φ90
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
适用于小径轮毂。螺栓数量是系列中最少的。有定心功能。最适合小径轴。也备齐了无电解镀镍规格。产品信息

AE

×

(可以通过拖动来移动)


适用轴径	Φ19～Φ150
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
有定心功能。内外径与AS系列相同。产品信息

AD-N

AD-N

×

(可以通过拖动来移动)


适用轴径	Φ19～Φ300
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
拥有AS系列1.5倍~3倍的传递扭矩容量。有定心功能。内外径与AS系列相同。新推出了无电解镀镍规格。产品信息

EL

×

(可以通过拖动来移动)


适用轴径	Φ10～Φ150
适用轴公差	(Φ10～Φ38)h6 (Φ40～Φ150)h8
适用轮毂孔公差	(Φ10～Φ38)H7 (Φ40～Φ150)H8
应用表面粗糙度	Ra0.8
体积小，不占安装空间。可根据紧固力进行最佳设计。性价比很高。产品信息

EF

×

(可以通过拖动来移动)


适用轴径	Φ10～Φ120
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
EL系列和加压法兰的一体式。拥有EL系列2~3倍的传递扭矩容量。有定心功能。消除了加压法兰制作的麻烦。产品信息

SL

×

(可以通过拖动来移动)


适用轴径	Φ24～Φ300
适用轮毂外径公差	h7
适用轮毂孔公差	H7
应用表面粗糙度	Ra1.6
(适用轴公差)	(h6)
这种类型连接到轮毂外径。最适合空心轴的连接。因设计关系，轮毂的厚度无法去除时也可使用。产品信息

ML

×

(可以通过拖动来移动)


适用轴径	Φ5～Φ75
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
只需拧紧螺母即可简单系紧。组装时无需涂油、润滑脂。有定心功能。也可安装在短幅轮毂上。产品信息

AS

×

(可以通过拖动来移动)


适用轴径	Φ19～Φ300
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
使用方便的通用型款式。最适合大径轴。也备齐了英寸尺寸。不锈钢规格，无电解镀镍规格也标准化。产品信息

AS-SS

AS-SS

×

(可以通过拖动来移动)


适用轴径	Φ19～Φ150
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
AS系列的不锈钢规格。采用涂有特殊润滑材料的不锈钢螺栓，组装时无需涂油。最适合室外使用或直接接触水的用途。产品信息

KE-SS

KE-SS

×

(可以通过拖动来移动)


适用轴径	Φ5～Φ50
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
KE系列的不锈钢规格。可用于宽范围的公差轴。螺栓数量少，可减少组装工时。采用特殊润滑涂层螺栓，组装时无需涂油。产品信息

RE-SS

RE-SS

×

(可以通过拖动来移动)


适用轴径	Φ5～Φ50
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
通过安装和拆卸卡环，两种安装方法可选。本体材质使用奥氏体不锈钢材质，具有高耐腐蚀性。最适合小径轴。产品信息

AS-KP

AS-KP

×

(可以通过拖动来移动)


适用轴径	Φ19～Φ300
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
AS系列的无电解镀镍规格。传递扭矩与AS系列标准规格相同。紧固螺栓已润滑涂层，组装时无需涂油。无铬，也考虑到了环境方面。产品信息

TF-KP

TF-KP

×

(可以通过拖动来移动)


适用轴径	Φ10～Φ90
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
TF系列的无电解镀镍规格。传输扭矩与TF系列标准规格相同。较小的内径和外径比使其成为小径轮毂的理想选择。紧固螺栓已润滑涂层，组装时无需涂油。无铬，也考虑到了环境方面。产品信息

KE-KP

KE-KP

×

(可以通过拖动来移动)


适用轴径	Φ5～Φ100
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
KE系列的无电解镀镍规格。传递扭矩与KE系列标准规格相同。紧固螺栓已润滑涂层，组装时无需涂油。无铬，也考虑到了环境方面。产品信息

AD-N-KP

AD-N-KP

×

(可以通过拖动来移动)


适用轴径	Φ50～Φ100
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
AD-N系列的无电解镀镍规格。与AD-N系列标准规格相同的大容量扭矩。紧固螺栓已润滑涂层，组装时无需涂油。产品信息

KE-LP

KE-LP

×

(可以通过拖动来移动)


适用轴径	Φ5～Φ100
适用轴公差	h8
适用轮毂孔公差	H8
应用表面粗糙度	Ra1.6
这是KE系列的低面压规格。可用于小径轮毂。可用于宽范围的公差轴。 (m6, k6, js6, h6到h10) 内外径小、紧凑。产品信息
