WT1900系列塑料模块链条的链轮
- WT1900系列塑料模块链条的链轮
-
用途
是将马达的动力传给链条的商品。
请安装在传送带的驱动轴上使用。
-

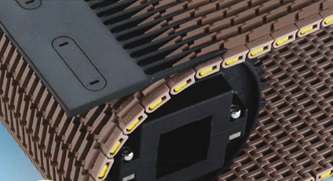

使用图像
单击放大
单击放大
WT1900系列塑料模块链条的链轮列表
| 类型 | 分割型 | |
|---|---|---|
| 用途 | - | |
| 型号 | WT-SW1900-25T40S | WT-SW1900-25T60S |
| 适用链条格式 | WT1907-K | |
| 适用链节距（mm） | 19.05 | |
| 适用链轮格式 | - | |
| 适用导向法兰 | - | |
| 应用轮毂 | - | |
| 形状 |  |
|
| 本体材质 | 强化聚酰胺 | |
| 材质等级 | - | |
| 机身外观颜色 | 黑色 | |
| 旋钮外观颜色 | - | |
| 轴承材质 | - | |
| 密封圈材质 | - | |
| 结构 | - | |
| 碟形螺钉 | - | |
| 螺栓螺母材质 | 不锈钢 | |
| 齿数 | 25 | |
| 有效齿数 | - | |
| 轴孔形状 | 方形 | |
| 轴孔尺寸mm | □40 | □60 |
| 预留孔（mm） | - | |
| 最大轴孔直径mm | - | |
| 宽度mm | - | |
| 长度mm | - | |
| 链条横向弯曲半径R mm | - | |
| 类型 | 一体式 | |||
|---|---|---|---|---|
| 用途 | - | |||
| 型号 | WT-S1900-17T | WT-S1900-21T | WT-S1900-24T | WT-S1900-25T |
| 适用链条格式 | WT1907-K | |||
| 适用链节距（mm） | 19.05 | |||
| 适用链轮格式 | - | |||
| 适用导向法兰 | - | |||
| 应用轮毂 | - | |||
| 形状 |  |
|||
| 本体材质 | 超高分子量聚乙烯 | |||
| 材质等级 | - | |||
| 机身外观颜色 | 绿色 | |||
| 旋钮外观颜色 | - | |||
| 轴承材质 | - | |||
| 密封圈材质 | - | |||
| 结构 | - | |||
| 碟形螺钉 | - | |||
| 螺栓螺母材质 | - | |||
| 齿数 | 17 | 21 | 24 | 25 |
| 有效齿数 | - | |||
| 轴孔形状 | 可根据您的要求进行制作讨论 。 |
|||
| 轴孔尺寸mm | 可根据您的要求进行制作讨论 。 |
|||
| 预留孔（mm） | Φ20 | |||
| 最大轴孔直径mm | - | |||
| 宽度mm | - | |||
| 长度mm | - | |||
| 链条横向弯曲半径R mm | - | |||
型号表示例
| WT | - | SW | 1900 | - | 25T | 40 | S |
| | 形式 |
｜ ｜ ｜ ｜ |
| 系列 1900:WT1900系列 |
| 齿数 25T:25 |
| 轴孔尺寸 40:Φ40mm |
| 轴孔形状 无标记:圆形 S:方形 |
||
| 链轮形状 SW:分割型 S:一体型 (削加工类型) |
|||||||
