- 塑料模块链条/塑料轨道，用于支撑顶板链的运动
- 我们提供各种产品，包括由超高分子量聚乙烯制成的通用型产品、低摩擦・耐磨损塑料型产品，以及专为干燥环境设计的产品。
-
用途
材料使用超高分子量聚乙烯 (UHMWPE)，可发挥优异的滑动特性和耐磨损性。
备齐了丰富的品种，一般广泛用于导轨。
-
使用图像
作为链式运行导轨
单击放大
作为搬运物的侧导轨
单击放大

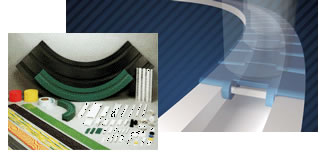

超高分子量聚乙烯 (UHMW-PE)
具有滑动性、耐磨损性、耐化学品性、耐冲击性、非吸水性等优良特性，广泛用于导轨和衬里等产业设备的零部件。
薄板、圆棒、轨道等规格尺寸齐全，并可根据要求定制加工件或成型件。
塑料轨道规格
通用用途
P塑料轨道：符号 = P
- ·这是一直作为通用品使用的超高分子量聚乙烯 (UHMWPE) 制塑料导轨。
- ・我们建议将本产品与不锈钢链条搭配使用。如果与塑料链条搭配使用，我们建议在潮湿环境下使用。
（在干燥条件下，可能会产生更多磨损粉。） - ·工作温度范围:-20~60°C
- ·请不要在有蒸汽的环境中使用。
当您想要减少磨损粉的产生时
M塑料轨道：符号 = M
- ・这种塑料导轨专为干燥环境设计。当您遇到磨损粉问题时，尤其推荐使用它。
- ·工作温度范围:-20~80°C
- ·请勿在湿条件下使用。
PLF塑料轨道：符号 = PLF 低摩擦和耐磨规格
- - 动态摩擦系数低于传统塑料轨道，抑制了干燥环境下磨损粉末的产生。
- ·使用符合食品卫生法 (厚生省告示370号) 的材料。

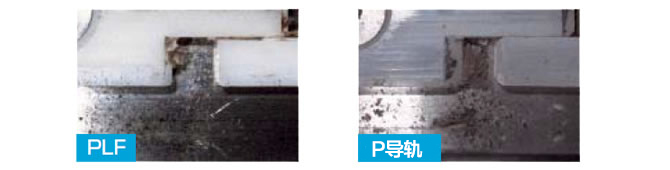

照片为内部测试过程中产生的磨损粉
500小时摩擦比较
低摩擦耐磨规格PLF动摩擦系数/磨损量比较
500小时运转后的动摩擦系数比较

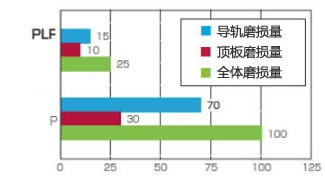

500小时运行后的磨损量比较
[动摩擦系数和磨损量的内部测试条件]
链=TTP826-LFB,链速度=60m/min,环境=干燥，常温P导轨的值为100。
※装载负荷=10kg (磨损量比较图)
塑料轨道列表
※单击形状编号以显示详细信息。点击放大图像。
运行导轨
| 适用系列名称 (  点击以显示一览表。) |
适用链条格式 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 塑料模块链条/顶板链/塑料块形链条 |
塑料模块链条/顶板链/塑料块形链条 | ||||||||||||||||||||
  |
这款塑料轨道不耐热也不耐化学腐蚀。 |
||||||||||||||||||||

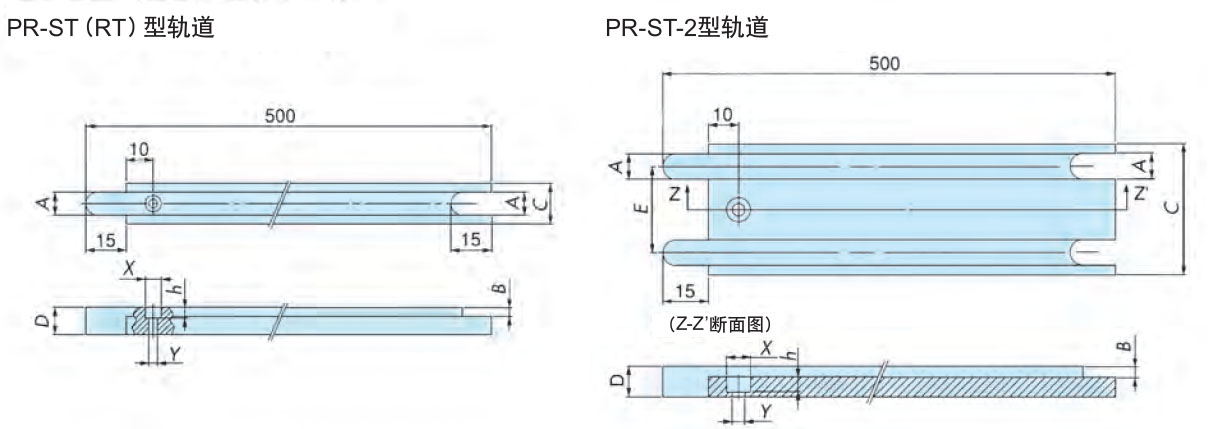

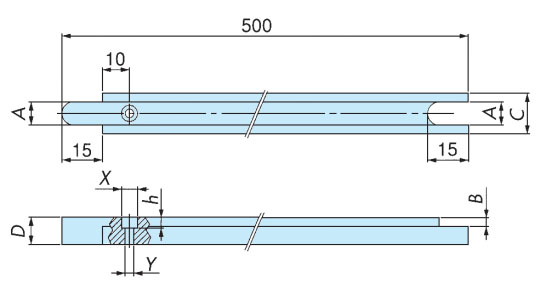

| RT型塑料辊道 |
RT-SS | ||||||||||||||||||||
 |
|
||||||||||||||||||||
| ST型塑料辊道 |
ST-NP, ST-SS | ||||||||||||||||||||
 |
|
||||||||||||||||||||
| RSP60/RSP40-T-CU 型塑料块形链条 |
RSP40-T-CU, RSP60, RSP60P | ||||||||||||||||||||
 |
|
||||||||||||||||||||

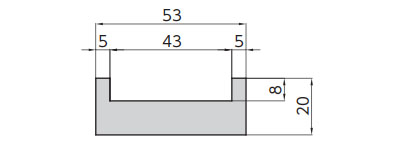

| RSP80型塑料块形链条 |
RSP80 | ||||||||||||||||||||
 |
|
||||||||||||||||||||

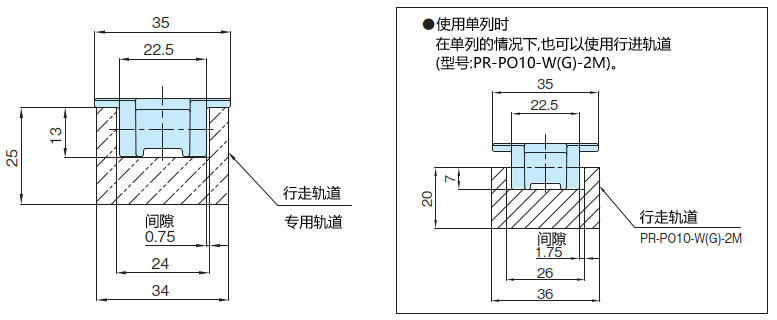

| RSP50-SL350型塑料块形链条 |
RSP50-SL350 | ||||||||||||||||||||
 |
|
||||||||||||||||||||
耐磨胶带

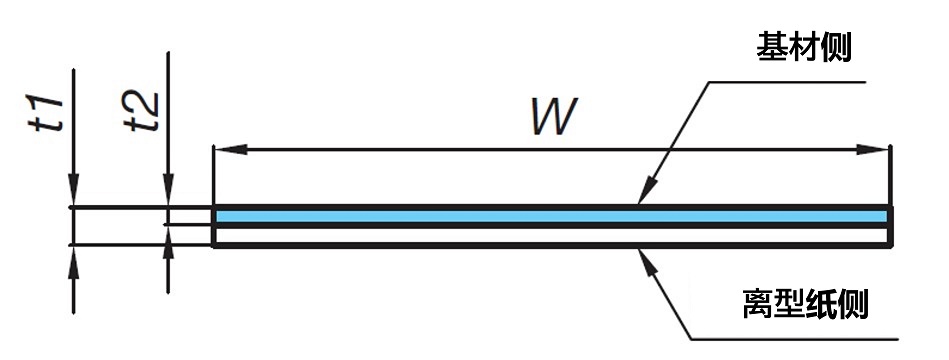

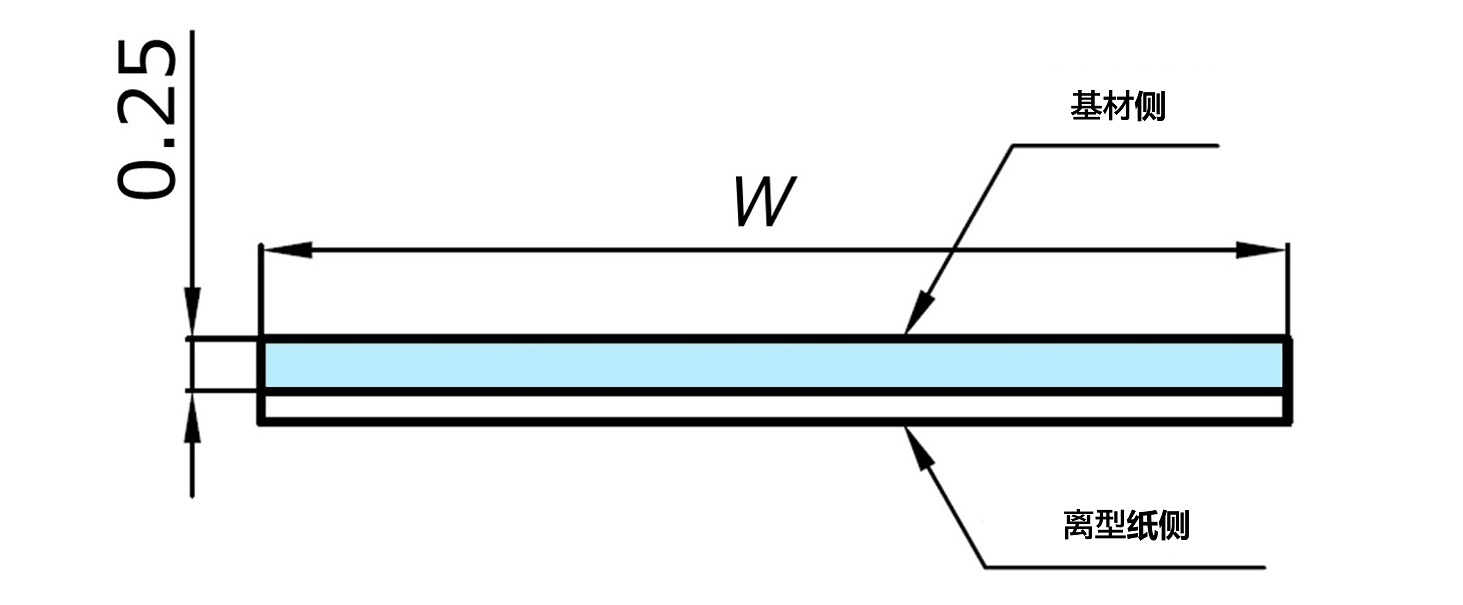

| 耐磨胶带图纸 | 耐磨胶带详细信息 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
 |
|
||||||||
 |
|
型号表示例
| PR-PH | 5 | 20 | W |
| | 形式 |
| 导轨板厚mm |
| 导轨宽mm |
| 材质等级 W:10-100 |
