产品导轨零件导轨/滚轮模块侧导轨
- 导轨/滚轮模块侧导轨
- 作为侧导轨，它可以防止搬运物倾倒并减少刮擦。
-
备有滚子模块侧导轨 (曲线用)，最适合在累加率较高的场所使用。 - 滚轮的滚动可以减少搬运物上的划痕。
-
用途
导轨：
防止搬运物倾倒并减少刮擦。滚轮模块侧导轨：
非常适合作为高堆积区域和弯曲输送段的指南。 -
使用图像
■导轨
单击放大
单击放大
产品指导零件的一览表和组合请参照下面的产品指导零件组合一览表。
导轨/ 滚轮模块侧导板示例

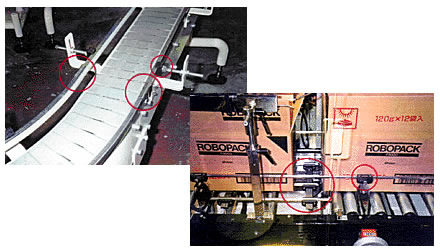

应用实例1
采用的部件
- ・导轨夹
- ・导轨接头
- ・导轨
采用的好处
- ・也可与其他公司的导轨配合使用
- ·侧面或底部均可安装
- ·易于上下调整

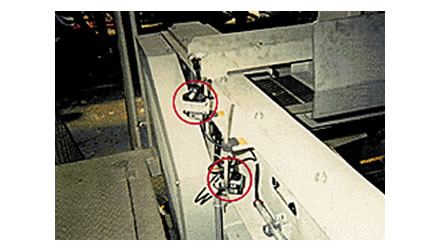

案例研究2
采用的部件
- ·T型夹
- ・导轨接头
- ・导轨
采用的好处
- ·可有效利用于输送机侧面

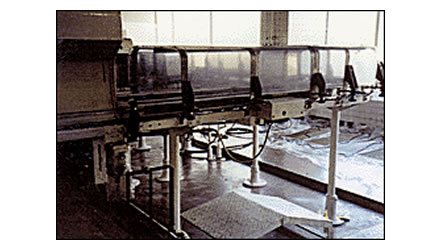

案例研究3
采用的部件
- ・导轨
- ·导向支架
采用的好处
- ·配合导轨支架使用，可调整导轨。
- ·已向下安装导轨支架。无需打开机盖即可调整导轨。

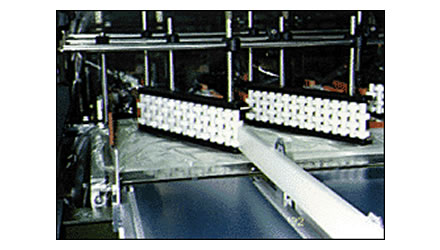

应用实例4
采用的部件
- ·滚子模块侧导轨
采用的好处
- - 防止在集散地搬运物被刮伤。
导轨/滚轮模块侧导轨列表
导轨
| 型号 | TP-C19S00130-3MT-GR | TP-C19S00165-3MT-GR | TP-C19050LT-GR |
|---|---|---|---|
| 形状 |  |
 |
 |
| 导轨材料 | 超高分子量聚乙烯 | ||
| 导轨外侧颜色 | 白色 | 黑色 | |
| 框架材质 | 不锈钢 | - | |
| 框架外观颜色 | - | ||
| 滚子材质 | - | ||
| 滚子外观颜色 | - | ||
| 销材质 | - | ||
| 销钉外观颜色 | - | ||
| 保持材料 | - | ||
| 保持架外观颜色 | - | ||
| 通道材质 | - | ||
| 通道外观颜色 | - | ||
| MB等价品 | MB317-69072-GR | MB273-66791-GR | MB296-68811-GR |
滚子模块侧导轨 (曲线型)
| 型号 | TP-C16801KT-ARG |
|---|---|
| 形状 |  |
| 导轨材料 | - |
| 导轨外侧颜色 | - |
| 框架材质 | 强化聚酰胺 |
| 框架外观颜色 | 黑色 |
| 滚子材质 | 聚甲醛 |
| 滚子外观颜色 | 白色 |
| 销材质 | 聚甲醛 |
| 销钉外观颜色 | 黑色 |
| 保持材料 | - |
| 保持架外观颜色 | - |
| 通道材质 | - |
| 通道外观颜色 | - |
| MB等价品 | MB580-603292-ARG |
