中心滚子链

产品图片

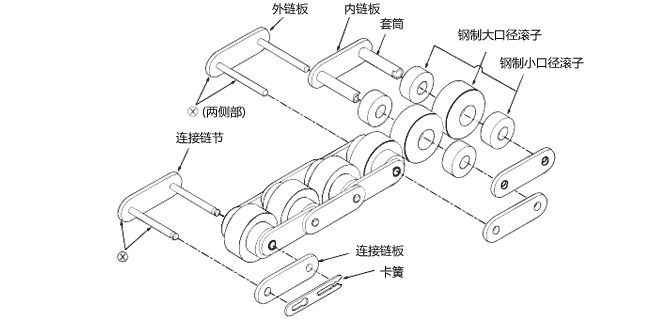

结构


单击放大
  • ・X标记表示过盈配合，其他零件均为间隙配合。

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

间距
mm		 品名 滚子直径
mm		 内链节
内宽
mm
25.40 RF2040CR 15.88 10.3
31.75 RF2050CR 19.05 13.0
38.10 RF2060CR 22.23 15.5
50.80 RF2080CR 28.58 20.0

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

对于中心滚子链，请使用专为倍速链设计的链轮。

链条链轮适合表请看这里。

链轮匹配表
