销齿传动组件
- 建议降低旋转驱动和直线驱动的成本
- 销齿传动组件是一种新型驱动单元，可替代齿轮和齿条。
- 通过销钉机构的车轮齿条与特殊齿形齿轮的组合，大大扩展了旋转、直线驱动部的设计自由度。
- *安装简单：采用分割分段的方式，安装作业简单。粗略的安装精度也可使用。
- *高传输扭矩:销齿轮采用大尺寸模块设计，与销轮机架保持良好平衡，可提供高传输扭矩。
- *可用于大型设备:通过增加轮盘类型的段数，可用于大型驱动设备。
- *适用于大型设备 (例如钢铁行业) 的尺寸系列:成本和切线性能优于大型齿轮。
产品目录、使用说明书

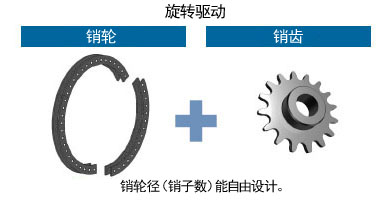

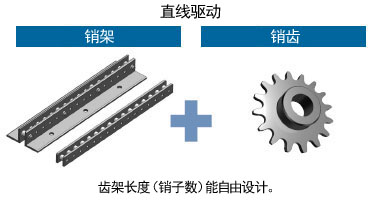

配置
销齿传动组件是一种带有销条（或销轮）的驱动装置，该销条与销齿啮合。
特性
安装简单，允许随意安装。
- - 销条和销齿轮上的所有销钉都是空心销,因此可以使用这些孔轻松进行安装。
通过分段单元的组合，可以应对大型机器。
- ·在机架的情况下，通过匹配连接表面，可以保持单元的间距，并且可以进行长的直线驱动。
- ·大型机用的销齿轮是分段组装的，所以分段的组合可以对应大直径的销齿轮。
与链条方式相比，传递力更大，尺寸更小。
结构
销齿轮具有特殊齿形，与滚子连续顺畅地啮合。
为了提高强度、磨损强度，齿部进行了硬化处理。
销齿专用齿形
销齿的齿形，采用近似渐开线曲线形状，为本公司独有形状，使销轮和齿条能顺利地咬合传动，进一步提高强度。
型号显示示例 (直线驱动时)
销架
| PDU050 | - | S | P | A | 080P | - | R |
| | 边框编号 |
｜ ｜ |
| 销条 |
｜ ｜ |
| 销钉总数 |
| 规格 无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格 |
||
| | 驱动方式 S:直线驱动 |
| 安装方式 F:平面型 A:角型 |
||||||
销齿轮
| PDU050 | - | S | G | B | 014T | - | R |
| | 边框编号 |
｜ ｜ |
| 销齿轮 |
｜ ｜ |
| 齿数 |
| 规格 无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格 |
||
| | 驱动方式 S:直线驱动 |
| 销齿型 B:单轮毂型 C:双轮毂型 |
||||||
型号显示示例 (旋转驱动时)
销轮
·对于整周
| PDU070 | - | G | P | F | 300P | - | R |
| | 边框编号 |
｜ ｜ |
| 销齿轮 |
｜ ｜ |
| 销钉总数 |
| 规格 无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格 |
||
| | 驱动方式 G:外接回转驱动 N:内接回转驱动 |
| 安装方式 F:平板式 |
||||||
·圆周的一部分 (小于360°)
| PDU070 | - | G | P | F | 300P | 090P | - | R |
| | 边框编号 |
｜ ｜ |
| 销齿轮 |
｜ ｜ |
| 销钉总数 |
| 必要的销子数 |
| 规格 无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格 |
||
| | 驱动方式 G:外接回转驱动 N:内接回转驱动 |
| 安装方式 F:平板式 |
|||||||
销齿轮
| PDU070 | - | G | G | C | 017T | 300P | - | R |
| | 边框编号 |
｜ ｜ |
| 销齿轮 |
｜ ｜ |
| 齿数 |
| 销轮全部销子数 |
| 规格 无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格 |
||
| | 驱动方式 G:外接回转驱动 N:内接回转驱动 |
| 销齿型 B:单轮毂型 C:双轮毂型 |
|||||||
规格
按类型和规格列出的对应框架编号
请注意，选择销齿传动组件时，适用的机架编号会因类型和规格而异。
| 品种 | 边框编号 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDU020 | PDU022 | PDU030 | PDU035 | PDU040 | PDU050 | PDU055 | PDU070 | PDU080 | PDU090 | PDU120 | PDU150 | PDU180 | PDU240 | |||
| 钢 款式 |
标准规格 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 无电解 镀镍规格 |
○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | - | ||
| 高防锈规格 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○※ | ○※ | - | - | - | - | ||
| 挠性类型 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
| 不锈钢类型 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
※PDU080以上的框号不支持角形。
标准规格一览表
有钢型、柔软型和不锈钢型三种。请根据您的环境进行选择。
| 边框编号 | 间距 mm |
容许切线载荷kN | ||
|---|---|---|---|---|
| 钢型 | 挠性类型 | 不锈钢类型 | ||
| PDU020 | 20 | 4.7 | - | 0.8 |
| PDU022 | 22 | 7.7 | - | 1.1 |
| PDU030 | 30 | 12.8 | - | 1.9 |
| PDU035 | 35 | 19.5 | - | 2.6 |
| PDU040 | 40 | 27.3 | - | 4.1 |
| PDU050 | 50 | 31.7 | 25.3 | 5.1 |
| PDU055 | 55 | 52.9 | 37.0 | 7.0 |
| PDU070 | 70 | 60.7 | 48.5 | 9.9 |
| PDU080 | 80 | 71.5 | 57.2 | 12.0 |
| PDU090 | 90 | 98.9 | 79.1 | 16.8 |
| PDU120 | 120 | 122.5 | - | - |
| PDU150 | 150 | 240 | - | - |
| PDU180 | 180 | 347 | - | - |
| PDU240 | 240 | 525 | - | - |
| 钢型、柔性型 | 不锈钢类型 | ||
|---|---|---|---|
| 最高使用速度 | 切线速度:50m/min | ||
| 使用氛围 | 室内 (没有雨水或水的地方) | 腐蚀气氛 | |
| 工作温度 | ‐10℃～150℃ | ‐20℃～400℃ | |
| 材质 | 框架 | 轧钢 | 奥氏体不锈钢 |
| 套筒 | 合金钢 | 析出硬化不锈钢 | |
| 滚子 | 合金钢 | 奥氏体不锈钢 | |
| 销齿轮 | 碳素钢（齿端硬化规格） | 奥氏体不锈钢 | |
| 边框编号 | 背隙mm | 中心间距离精度mm | ||||
|---|---|---|---|---|---|---|
| 钢型 | 挠性类型 | 不锈钢类型 | 钢型 | 挠性类型 | 不锈钢类型 | |
| PDU020 | 0.26 ～ 0.47 | - | 0.26 ～ 0.47 | ±0.25 | - | ±0.25 |
| PDU022 | 0.32 ～ 0.57 | - | 0.32 ～ 0.57 | ±0.3 | - | ±0.3 |
| PDU030 | 0.32 ～ 0.66 | - | 0.32 ～ 0.67 | ±0.4 | - | ±0.4 |
| PDU035 | 0.33 ～ 0.88 | - | 0.33 ～ 0.88 | ±0.5 | - | ±0.5 |
| PDU040 | 0.41 ～ 0.86 | - | 0.41 ～ 0.86 | ±0.6 | - | ±0.6 |
| PDU050 | 0.53 ～ 0.98 | 0.77 ～ 1.22 | 0.53 ～ 1.08 | ±0.7 | ±1.57 | ±0.7 |
| PDU055 | 0.61 ～ 1.06 | 1.01 ～ 1.46 | 0.61 ～ 1.26 | ±0.75 | ±1.72 | ±0.75 |
| PDU070 | 0.86 ～ 1.24 | 1.36 ～ 1.74 | 0.86 ～ 1.61 | ±0.9 | ±2.02 | ±0.9 |
| PDU080 | 0.89 ～ 1.20 | 1.49 ～ 1.80 | 0.89 ～ 1.74 | ±1 | ±2.2 | ±1 |
| PDU090 | 0.97 ～ 1.42 | 1.57 ～ 2.02 | 0.97 ～ 1.92 | ±1.2 | ±2.7 | ±1.2 |
| PDU120 | 1.30 ～ 1.57 | - | - | ±1.6 | - | - |
| PDU150 | 1.63 ～ 1.96 | - | - | ±2 | - | - |
| PDU180 | 1.95 ～ 2.36 | - | - | ±2.4 | - | - |
| PDU240 | 2.60 ～ 3.14 | - | - | ±3.2 | - | - |
非电解镀镍规格
通过无电解镀镍，实现了优异的耐磨损性和耐腐蚀性的规格。
本设计以均匀的表面处理更具效果。
・用途例:搬运机械及机床等
・由于容许切线负荷与标准系列相同，因此可选择与标准系列相同尺寸。
・接单生产。

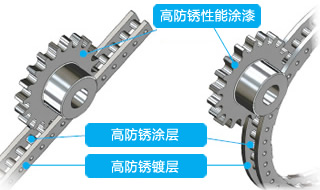

高防锈规格
通过特殊表面处理提高耐腐蚀性的高防锈规格。
每个零件都经过适当的防锈处理，在室外、水边、海岸地区等严酷的腐蚀环境下都能发挥强大的防锈力。
・用途例:立体停车场、大型搬运小车、铸造线、水闸等
・由于容许切线负荷与标准系列相同，因此可选择与标准系列相同尺寸。
・接单生产。
挠性类型
与以往的产品相比，扩大了中心之间的距离公差，销齿条/销滚轮与销齿轮之间有较宽的间隙。
不仅适用于安装精度严格的设备，在因热膨胀等原因导致安装位置发生变化时也很有效。
·用途例:干燥机、土木机械
・容许接线负荷低于标准系列，选型时请参照说明页。
・接单生产。
特殊背隙规格 (不同于标准的容许切线载荷)
·大背隙规格
通过加大背隙，可以容易地安装。
·小背隙规格
可以缩小背隙。(2/3标准背隙:PDU020-PDU120)
润滑
运行前，请在所有滚子外周面涂上极压润滑脂。销齿轮或销条的滚子内面预先涂有润滑用润滑脂。
在水中使用等不能使用润滑脂的环境或130°C以上的高温环境下使用时，请另行咨询。
安装方法
销轮，销架平行形
由于使用了中空销，利用该孔可以用螺栓将侧面固定在对方装置上。
安装时可在有凸部的面上设置止动器或导轨进行定位。
销架角钢形
角形直线架可使用螺栓连接孔将脚面固定到另一设备上。
