产品目录、使用说明书

销架品种和规格

注)
1.以容易操作的长度段为定尺，将针数设定为标准针数。
已设定可制作的最小长度与最小针数。
2.总针数超过标准针数时，由标准针数和未满尺针数 (最小针数以上) 构成。
3.未附带安装螺栓。

型号表示例

PDU050	-	S	P	A	080P	-	R
\| 边框编号		｜｜	\| 销条	｜｜	\| 销钉总数		\| 规格无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格
		\| 驱动方式 S:直线驱动		\| 安装方式 F:平面型 A:角型

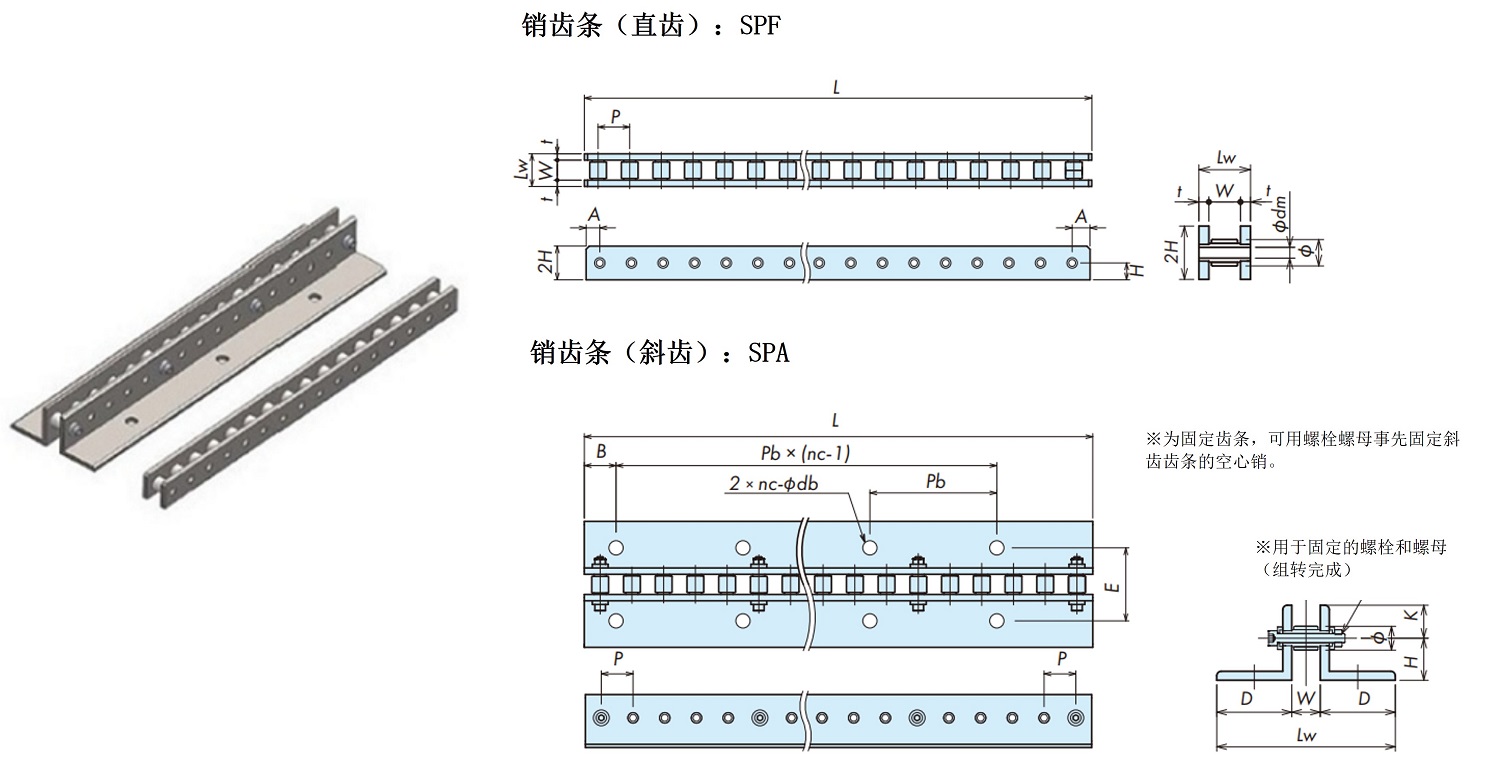

平面规格表

边框编号	间距 P mm	定尺 L mm	标准销钉数 NT	板厚 t mm	销轴位置 A mm	内宽 W mm	全宽 Lw mm	全高 2H mm	螺栓孔径 Φdm	安装螺栓尺寸	定尺质量 kg	最小长度 mm	最小针数	DXF数据 3DCAD数据
PDU020	20	800	40	4.5 （S:5）	10	12	21 （S:22）	22	4.5	M4	1.4 （S:1.5）	160	8	DXF・3DCAD
PDU022	22	792	36	4.5 （S:5）	11	16	25 （S:26）	25	4.5	M4	1.7 （S:1.9）	286	13	DXF・3DCAD
PDU030	30	780	26	6	15	19	31	32	6.5	M6	2.8 （S:2.8）	300	10	DXF・3DCAD
PDU035	35	770	22	9 （S:6）	17.5	22	40 （S:34）	38	8.8	M8	4.7 （S:3.4）	280	8	DXF・3DCAD
PDU040	40	800	20	9 （S:8）	20	28	46 （S:44）	45	10.8	M10	6 （S:5.5）	280	7	DXF・3DCAD
PDU050	50	1000	20	12 （S:9）	25	28	52 （S:46）	65	12.8	M12	13.2 （S:10.3）	300	6	DXF・3DCAD
PDU055	55	990	18	12 （S:9）	27.5	36	60 （S:54）	65	12.8	M12	14 （S:11.2）	495	9	DXF・3DCAD
PDU070	70	980	14	16 （S:10）	35	40	72 （S:60）	75	17	M16	20.6 （S:14.3）	420	6	DXF・3DCAD
PDU080	80	960	12	16 （S:12）	40	42	74 （S:66）	90	17	M16	24.6 （S:19.6）	560	7	DXF・3DCAD
PDU090	90	990	11	19 （S:12）	45	52	90 （S:76）	100	22	M20	33.9 （S:24）	540	6	DXF・3DCAD
PDU120	120	960	8	22	60	68	112	150	32	M30	56.6	480	4	DXF・3DCAD
PDU150	150	1200	8	22	75	94	138	150	39	M36	82.5	900	6	DXF・3DCAD
PDU180	180	1260	7	30	90	112	172	200	45	M42	148.6	1080	6	DXF・3DCAD
PDU240	240	1200	5	38	120	150	226	250	52	M48	235.6	1200	5	DXF・3DCAD

※表中的S为不锈钢类型的尺寸、质量。
※PDU070以上的框号不锈钢款式仅对应平板型。
※PDU120以上的框号仅对应钢制款式。

返回此页面的顶部

角形规格表

边框编号	间距 P mm	定尺 L mm	标准销钉数 NT	内宽 W mm	全宽 Lw mm	Ann Guru 脚宽 D mm	心高		安装孔位置 E mm	端面 B mm	安装孔间距 Pb mm	安装孔间距离 Pb X (nc-1) mm	安装孔数 (单侧) nc	安装孔径 Φdb mm	安装螺栓尺寸	定尺质量 kg	最小长度 mm	最小针数
边框编号	间距 P mm	定尺 L mm	标准销钉数 NT	内宽 W mm	全宽 Lw mm	Ann Guru 脚宽 D mm	H mm	K mm	安装孔位置 E mm	端面 B mm	安装孔间距 Pb mm	安装孔间距离 Pb X (nc-1) mm	安装孔数 (单侧) nc	安装孔径 Φdb mm	安装螺栓尺寸	定尺质量 kg	最小长度 mm	最小针数
PDU020	20	800	40	12	72	30	20	10	56	20	120	720	7	9	M8	2.4 （S:2.4）	160	8
PDU022	22	792	36	16	96	40	27	13	60	22	88	704	9	11	M10	3.3 （S:3.3）	132	6
PDU030	30	780	26	19	119	50	28	22	69	30	120	720	7	13.5	M12	7.5 （S:7.5）	180	6
PDU035	35	770	22	22	122	50	30	20	76	35	140	700	6	13.5	M12	7.7 （S:7.5）	210	6
PDU040	40	800	20	28	128	50	28	22	88	40	120	720	7	13.5	M12	8.6 （S:8.5）	320	8
PDU050	50	1000	20	28	158	65	40	25	104	50	150	900	7	17.5	M16	17.2 （S:13.8）	250	5
PDU055	55	990	18	36	166	65	37	28	112	55	165	825	6	17.5	M16	18 （S:14.8）	440	8
PDU070	70	980	14	40	190	75	43	32	130	70	210	840	5	17.5	M16	29	560	8
PDU080	80	960	12	42	222	90	55	35	142	80	160	800	6	22	M20	37	480	6
PDU090	90	990	11	52	252	100	55	45	162	90	180	720	5	22	M20	44.6	540	6
PDU120	120	960	8	68	368	150	85	65	232	120	240	720	4	33	M30	91	480	4
PDU150	150	1200	8	94	394	150	85	65	270	150	300	900	4	39	M36	134	900	6
PDU180	180	1260	7	112	462	175	125	95	请另行咨询						M42	233	1260	7
PDU240	240	1200	5	150	554	202	157	119	请另行咨询						M48	362	1200	5

※表中的S为不锈钢类型的尺寸、质量。
※PDU070以上的框号不锈钢款式仅对应平板型。
※PDU120以上的框号仅对应钢制款式。

返回此页面的顶部

直线驱动用销齿轮品种和规格

型号表示例

PDU050	-	S	G	B	014T	-	R
\| 边框编号		｜｜	\| 销齿轮	｜｜	\| 齿数		\| 规格无标记:钢型标准规格 K:钢型无电解镀镍规格 R:钢型高防锈规格 Y:柔软型 S:不锈钢型标准规格
		\| 驱动方式 S:直线驱动		\| 销齿型 B:单轮毂型 C:双轮毂型

生产规格

※也可以制作上述以外的材质。
※对应轴孔加工。
	钢型	不锈钢类型
材质	机械结构碳钢	不锈钢
结构	B型C型
硬化的齿顶尖	高频淬火和回火	无

返回此页面的顶部

销齿轮适用齿数范围

○:可使用
△:根据使用条件会降低切线负荷。请与我们联系。
×:因咬合率减少，不可使用。
齿数 NT	直线齿条	外接销齿轮								内接销齿轮
齿数 NT	直线齿条	60	70	80	100	150	200	250	300	60	70	80	100	150	200	250
11	×	×	×	×	×	×	×	×	×	○	○	○	○	×	×	×
12	△	×	×	×	×	×	×	×	×	○	○	○	○	○	○	○
13	○	×	×	×	×	×	△	△	△	○	○	○	○	○	○	○
14	○	×	×	△	△	△	△	△	△	○	○	○	○	○	○	○
15	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
16	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
17	○	△	△	△	△	△	△	△	○	○	○	○	○	○	○	○
18	○	△	△	△	△	△	△	○	○	○	○	○	○	○	○	○
19	○	△	△	△	△	○	○	○	○	○	○	○	○	○	○	○
20	○	△	△	△	○	○	○	○	○	○	○	○	○	○	○	○
21	○	△	△	○	○	○	○	○	○	○	○	○	○	○	○	○
22	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
23	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
24或更高版本	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

直线驱动用销齿轮规格表

边框编号
(

点击以显示每个齿数的详细信息
。)

间距
P
mm

滚子直径
d
mm

销齿轮齿宽
T
mm

PDU020　

10.16

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU020-SGB013T,　PDU020-SGC013T PDU020-SGB013T-S,　PDU020-SGC013T-S	13	84.76	100	12.7	50	30
PDU020-SGB014T,　PDU020-SGC014T PDU020-SGB014T-S,　PDU020-SGC014T-S	14	91.13	106	12.7	50	30
PDU020-SGB015T,　PDU020-SGC015T PDU020-SGB015T-S,　PDU020-SGC015T-S	15	97.29	111	12.7	50	30

PDU022　

11.91

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU022-SGB013T,　PDU022-SGC013T PDU022-SGB013T-S,　PDU022-SGC013T-S	13	93.44	110	15.9	60	40
PDU022-SGB014T,　PDU022-SGC014T PDU022-SGB014T-S,　PDU022-SGC014T-S	14	100.44	117	15.9	60	40
PDU022-SGB015T,　PDU022-SGC015T PDU022-SGB015T-S,　PDU022-SGC015T-S	15	107.04	122	15.9	60	40

PDU030　

15.88

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU030-SGB013T,　PDU030-SGC013T PDU030-SGB013T-R,　PDU030-SGC013T-R PDU030-SGB013T-S,　PDU030-SGC013T-S	13	126.94	150	19	80	50
PDU030-SGB014T,　PDU030-SGC014T PDU030-SGB014T-R,　PDU030-SGC014T-R PDU030-SGB014T-S,　PDU030-SGC014T-S	14	136.49	158	19	80	50
PDU030-SGB015T,　PDU030-SGC015T PDU030-SGB015T-R,　PDU030-SGC015T-R PDU030-SGB015T-S,　PDU030-SGC015T-S	15	145.84	167	19	80	50

PDU035　

19.05

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU035-SGB013T,　PDU035-SGC013T PDU035-SGB013T-R,　PDU035-SGC013T-R PDU035-SGB013T-S,　PDU035-SGC013T-S	13	148.43	175	23	95	80
PDU035-SGB014T,　PDU035-SGC014T PDU035-SGB014T-R,　PDU035-SGC014T-R PDU035-SGB014T-S,　PDU035-SGC014T-S	14	159.57	185	23	110	90
PDU035-SGB015T,　PDU035-SGC015T PDU035-SGB015T-R,　PDU035-SGC015T-R PDU035-SGB015T-S,　PDU035-SGC015T-S	15	170.51	194	28	110	90

PDU040　

22.23

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU040-SGB013T,　PDU040-SGC013T PDU040-SGB013T-R,　PDU040-SGC013T-R PDU040-SGB013T-S,　PDU040-SGC013T-S	13	169.92	200	28	110	90
PDU040-SGB014T,　PDU040-SGC014T PDU040-SGB014T-R,　PDU040-SGC014T-R PDU040-SGB014T-S,　PDU040-SGC014T-S	14	182.65	211	28	120	100
PDU040-SGB015T,　PDU040-SGC015T PDU040-SGB015T-R,　PDU040-SGC015T-R PDU040-SGB015T-S,　PDU040-SGC015T-S	15	194.99	222	33	120	100

PDU050　

25.4

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU050-SGB013T,　PDU050-SGC013T PDU050-SGB013T-R,　PDU050-SGC013T-R PDU050-SGB013T-S,　PDU050-SGC013T-S	13	211.7	250	33	130	100
PDU050-SGB014T,　PDU050-SGC014T PDU050-SGB014T-R,　PDU050-SGC014T-R PDU050-SGB014T-S,　PDU050-SGC014T-S	14	227.62	264	33	130	110
PDU050-SGB015T,　PDU050-SGC015T PDU050-SGB015T-R,　PDU050-SGC015T-R PDU050-SGB015T-S,　PDU050-SGC015T-S	15	243.13	277	33	130	110

PDU055　

28.58

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU055-SGB013T,　PDU055-SGC013T PDU055-SGB013T-R,　PDU055-SGC013T-R PDU055-SGB013T-S,　PDU055-SGC013T-S	13	232.79	275	33	150	140
PDU055-SGB014T,　PDU055-SGC014T PDU055-SGB014T-R,　PDU055-SGC014T-R PDU055-SGB014T-S,　PDU055-SGC014T-S	14	250.3	290	33	160	140
PDU055-SGB015T,　PDU055-SGC015T PDU055-SGB015T-R,　PDU055-SGC015T-R PDU055-SGB015T-S,　PDU055-SGC015T-S	15	267.41	305	33	160	140

PDU070　

35.71

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU070-SGB013T,　PDU070-SGC013T PDU070-SGB013T-R,　PDU070-SGC013T-R PDU070-SGB013T-S,　PDU070-SGC013T-S	13	295.66	349	43	180	160
PDU070-SGB014T,　PDU070-SGC014T PDU070-SGB014T-R,　PDU070-SGC014T-R PDU070-SGB014T-S,　PDU070-SGC014T-S	14	317.94	368	43	180	160
PDU070-SGB015T,　PDU070-SGC015T PDU070-SGB015T-R,　PDU070-SGC015T-R PDU070-SGB015T-S,　PDU070-SGC015T-S	15	339.83	388	43	180	160

PDU080　

39.68

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU080-SGB013T,　PDU080-SGC013T PDU080-SGB013T-R,　PDU080-SGC013T-R PDU080-SGB013T-S,　PDU080-SGC013T-S	13	337.64	399	43	190	160
PDU080-SGB014T,　PDU080-SGC014T PDU080-SGB014T-R,　PDU080-SGC014T-R PDU080-SGB014T-S,　PDU080-SGC014T-S	14	363.11	421	43	200	180
PDU080-SGB015T,　PDU080-SGC015T PDU080-SGB015T-R,　PDU080-SGC015T-R PDU080-SGB015T-S,　PDU080-SGC015T-S	15	388.17	443	43	200	180

PDU090　

47.63

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU090-SGB013T,　PDU090-SGC013T PDU090-SGB013T-R,　PDU090-SGC013T-R PDU090-SGB013T-S,　PDU090-SGC013T-S	13	380.42	449	43	220	190
PDU090-SGB014T,　PDU090-SGC014T PDU090-SGB014T-R,　PDU090-SGC014T-R PDU090-SGB014T-S,　PDU090-SGC014T-S	14	409.07	474	43	230	210
PDU090-SGB015T,　PDU090-SGC015T PDU090-SGB015T-R,　PDU090-SGC015T-R PDU090-SGB015T-S,　PDU090-SGC015T-S	15	437.32	498	63	230	210

PDU120　

120

63.5

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU120-SGB013T,　PDU120-SGC013T PDU120-SGB013T-R,　PDU120-SGC013T-R	13	508.56	599	63	270	250
PDU120-SGB014T,　PDU120-SGC014T PDU120-SGB014T-R,　PDU120-SGC014T-R	14	546.76	632	63	270	250
PDU120-SGB015T,　PDU120-SGC015T PDU120-SGB015T-R,　PDU120-SGC015T-R	15	582.96	664	63	280	260

PDU150　

150

79.38

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU150-SGB013T,　PDU150-SGC013T	13	635.7	749	120	260	250
PDU150-SGB014T,　PDU150-SGC014T	14	683.45	790	120	280	270
PDU150-SGB015T,　PDU150-SGC015T	15	728.7	830	120	290	290

PDU180　

180

95.25

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU180-SGB013T,　PDU180-SGC013T	13	762.85	899	160	310	300
PDU180-SGB014T,　PDU180-SGC014T	14	820.14	948	160	360	320
PDU180-SGB015T,　PDU180-SGC015T	15	874.44	996	160	360	340

PDU240　

240

127

120

型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	轴孔直径 Φd mm	轮毂
型号	齿数 NT	节距圆直径 ΦDa mm	外径 ΦDo mm	预留孔	直径 ΦDH mm	长度 LH mm
PDU240-SGB013T,　PDU240-SGC013T	13	1017.13	1198	160	460	400
PDU240-SGB014T,　PDU240-SGC014T	14	1093.52	1264	160	460	400
PDU240-SGB015T,　PDU240-SGC015T	15	1165.92	1328	160	460	400
