长寿命Lambda链条

製品写真
  • 长寿命Lambda链条(X-Λ)​是一种与Lambda链条相比，具有显著提高的耐磨性的链条。
  • 如果您想延长当前Lambda链条的更换周期，这将是理想的选择。

长寿命Lambda链条基本结构

構造図

*这些引脚比基本型Lambda链条的引脚要长。请检查是否会与其他设备发生干涉。

特性

  • ・超长使用寿命，免加油

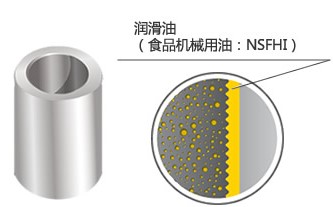

    特殊含油套筒和含油毛毡密封件的结合，使得使用寿命更长。

  • ・改良了特殊含油套筒的润滑油

    采用符合NSFH1*标准的润滑油。也可以用于食品机械。

    *NSFH1是NSF规定的标准，是“可以在可能偶然接触食品的地方使用的润滑剂”。

  • 構造図

  • ·兼容性

    它与Lambda链条兼容。但是，它的引脚比Lambda链条的引脚长，因此请检查是否会与其他设备发生干扰。

  • ·工作温度

    可在-10°C~60°C的范围内使用。

  • ※内板的板厚增加了1个尺寸，确保了拉伸强度等强度。
    因此，销钉长度较通用滚子链条长，更换时请确认是否与装置有干涉。

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

使用标准钢制 RS 链轮，可实现Lambda链条长寿命。

对大齿数链轮的齿顶进行硬化处理可以延长其使用寿命。

链条链轮适合表请看这里。

链轮匹配表

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

※下表还包括相关产品。这一页介绍的商品的型号带有颜色。

间距
mm		 排数 尺寸、规格和排数 滚子直径
mm		 内链节
内宽
mm
Lambda链条 Lambda
涂层链
NP规格		 长寿
Lambda链条		 Lambda链条
耐寒规格		 Lambda链条
KF规格		 lambda
RS-HT链条		 lambda
RS-HT链条NP规格
12.70 1 RS40-LMD-1 RS40-LMDNP-1 RS40-LMDX-1 RS40-LMDKT-1 RS40-LMDKF-1 --- --- 7.92 7.55
2 RS兼容规格 RS40-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS40-LMDH-2 RS40-LMDHNP-2
15.875 1 RS50-LMD-1 RS50-LMDNP-1 RS50-LMDX-1 RS50-LMDKT-1 RS50-LMDKF-1 --- --- 10.16 9.26
2 RS兼容规格 RS50-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS50-LMDH-2 RS50-LMDHNP-2
19.05 1 RS60-LMD-1 RS60-LMDNP-1 RS60-LMDX-1 RS60-LMDKT-1 RS60-LMDKF-1 --- --- 11.91 12.28
2 RS兼容规格 RS60-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS60-LMDH-2 RS60-LMDHNP-2
25.40 1 RS80-LMD-1 RS80-LMDNP-1 RS80-LMDX-1 RS80-LMDKT-1 RS80-LMDKF-1 --- --- 15.88 15.48
2 RS兼容规格 RS80-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS80-LMDH-2 RS80-LMDHNP-2
31.75 1 RS100-LMD-1 RS100-LMDNP-1 RS100-LMDX-1 RS100-LMDKT-1 --- --- --- 19.05 18.70
2 RS兼容规格 RS100-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS100-LMDH-2 RS100-LMDHNP-2
38.10 1 RS120-LMD-1 RS120-LMDNP-1 RS120-LMDX-1 --- --- --- --- 22.23 24.75
2 RS兼容规格 RS120-LMDS-2 --- --- --- --- --- ---
44.45 1 RS140-LMD-1 RS140-LMDNP-1 --- --- --- --- --- 25.40 24.75
2 RS兼容规格 RS140-LMDS-2 --- --- --- --- --- ---
50.80 1 RS160-LMD-1 --- --- --- --- --- --- 28.58 31.2
2 RS兼容规格 RS160-LMDS-2 --- --- --- --- --- ---

在考虑和采用Lambda链条时需要注意的几点

  • 1. 防止异物污染：如果链条与食物直接接触，或者有剥落的碎屑或磨损粉可能进入食物，则请勿使用链条。
    即使在食品以外的环境中，如果剥落的碎屑或磨损粉是一个问题，也请采取措施防止异物进入，例如安装合适的盖子。
    镀镍工艺不受《食品卫生法》或《工业安全与健康法》的监管，但如果您担心镀层剥落，请谨慎操作。
  • 2. 关于产品油：根据使用条件，浸渍在衬套中的油可能会溅出。
    由于制造原因，Lambda链条上含有少量不符合 NSF H1 标准的油。
    如果衬套中浸渍的油流失，衬套就会迅速缺油，导致磨损加剧，最终报废。
  • 3. 使用环境如果操作环境中存在灰尘或其他碎屑，产品可能会磨损，并比预期更早达到其使用寿命的终点。
    请勿在含有化学品、溶剂或脱脂剂的环境中使用该衬套，以免去除衬套中浸渍的油；也不要将其置于水中或真空环境中。
    Lambda链条未涂防锈油，因此请将其存放在远离高温、潮湿和灰尘的地方。
  • 4. 关于双股链：Lambda链条和Lambda高强度链条（包括涂层和KF规格）的横向节距与RS滚子链的水平节距不同。
    请使用专用链轮，而不是 RS 链轮。
    Lambda链条双排RS互换规格与RS滚子链具有相同的横向节距。可使用RS双股链轮。
    LMD-2 和 LMDS-2 链条不能混用，包括连接链节等连接部件。更换链条时，请务必整体更换，并选择匹配的链轮。
  • 5. 设备侧干涉检查免加油链条的销轴长度取决于内外链板的厚度以及是否使用毛毡密封圈。
    这些销钉比RS滚子链的销钉长，因此更换时请检查是否会与设备发生干涉。

高温区磨损寿命比较 (参考)

滚子链的磨损寿命因链速、作用载荷、链轮齿数、状态、环境和温度等因素而异。
以线条图为参考。

*当Lambda链条的磨损长度达到其总长度的 +0.5% 时，即判定该链条的磨损寿命已结束。

150℃温度范围
RS50 尺寸（与我们的测试结果相比，免加油）

摩耗寿命グラフ

230℃温度范围
RS50 尺寸（与我们的测试结果相比，免加油）

摩耗寿命グラフ
  • 注：1. Lambda链条的工作温度范围为 -10°C 至 150°C。
  • 2.链条温度可能高于环境温度。请注意链条温度不要超过使用温度。
  • 3.在150°C至200°C之间，传动能力降至目录值的3/4。请选择适合温度的。
  • 4.在200°C至230°C或更低温度下，传动量降至目录值的1/2。请选择适合温度的。
