末端金具

产品图片
  • 用于悬挂装置等的端部螺栓和连接链节。
  • 通过将其连接到RS滚子链末端，可以实现可靠的悬挂装置。
  • 它的强度等于或大于RS滚子链，并且与链条有适当的间隙连接，使其能够充分展现RS滚子链的性能。
※ CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关CAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

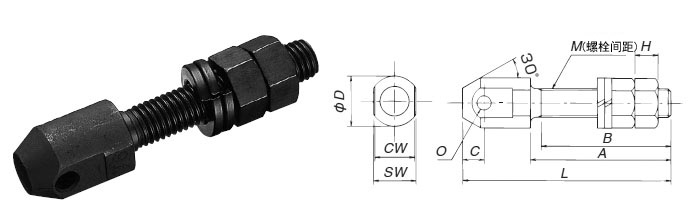

端螺栓（用于RS滚子链）

产品图片

用于将链条固定到设备上的螺栓。

品种


单击放大
型号 适用链条 L
mm		 A
mm		 B
mm		 C
mm		 M
mm		 O
mm		 D
mm		 CW
mm		 SW
mm		 H
mm		 概略质量
kg		 DXF数据
3DCAD数据		 标准价格 交货期
RS40EB RS40-1 61.0 41.5 38 6.0 M8 4.00 15 11.2 13.0 6.5 0.04 DXF・3DCAD お問合せください お問合せください
RS50EB RS50-1 72.5 48.5 44 7.5 M10 5.12 19 13.8 17.0 8.0 0.07 DXF・3DCAD お問合せください お問合せください
RS60EB RS60-1 89.1 60.0 55 9.1 M12 5.99 21 17.8 19.0 10.0 0.12 DXF・3DCAD お問合せください お問合せください
RS80EB RS80-1 117.1 79.0 73 12.1 M16 7.98 28 22.6 24.0 13.0 0.27 DXF・3DCAD お問合せください お問合せください
RS100EB RS100-1 145.1 98.0 91 15.1 M20 9.58 34 27.5 30.0 16.0 0.51 DXF・3DCAD お問合せください お問合せください
RS120EB RS120-1 173.1 117.0 108 18.1 M24 11.15 40 35.5 35.5 19.0 0.86 DXF・3DCAD お問合せください お問合せください

注
1. SW尺寸是配合宽扳手0面尺寸设计。
2. 螺母按照旧 JIS B1181（1 型）制造，弹簧垫圈按照 JIS B1251 制造。
3. 它经过黑色氧化处理。

返回此页面的顶部

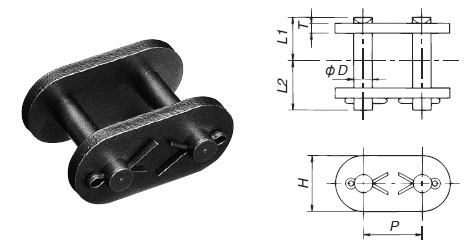

末端螺栓专用连接链节（用于RS滚子链）

产品图片

连接链条的末端和端螺栓。

品种


单击放大
型号 适用链条 P
mm		 H
mm		 D
mm		 T
mm		 L1
mm		 L2
mm		 概略质量
kg		 DXF数据
3DCAD数据		 标准价格 交货期
RS40EB-JL RS40-1 12.70 12.0 3.97 2.0 8.8 10.2 0.01 DXF・3DCAD お問合せください お問合せください
RS50EB-JL RS50-1 15.875 15.0 5.09 2.4 10.7 12.3 0.02 DXF・3DCAD お問合せください お問合せください
RS60EB-JL RS60-1 19.05 18.1 5.96 3.2 13.95 16.05 0.04 DXF・3DCAD お問合せください お問合せください
RS80EB-JL RS80-1 25.40 24.0 7.94 4.0 17.45 20.05 0.09 DXF・3DCAD お問合せください お問合せください
RS100EB-JL RS100-1 31.75 28.6 9.54 4.8 20.95 23.65 0.156 DXF・3DCAD お問合せください お問合せください
RS120EB-JL RS120-1 38.10 34.4 11.11 5.6 26.05 29.55 0.264 DXF・3DCAD お問合せください お問合せください

注
1. 如果存在施加侧向力的风险，请使用 F 型连接链节。
2. 如需不同形状的连接链节和末端链，请联系我们。
