板式链条

产品图片
  • 仅由板和销构成的钢制链条。
  • 主要适用于悬挂用途、平衡用途、运动传动用途。
  • 有轻负荷用的AL型和重负荷用的BL型，尺寸和板的组合不同。
  • 也称为平衡链。符合JIS标准。
  • ※使用时需要专用金属配件和滑轮。

结构

  • -板式链条仅由链片和链销组成。

    板通过销子连接，承担施加在链条上的张力。

    外板和销钉过盈配合，销钉用铆钉铆接；而内板和中间板以及销钉则间隙配合配合。

    销钉通过板受到剪切力，同时，当链条弯曲时，它会沿着内板孔的内表面滑动。

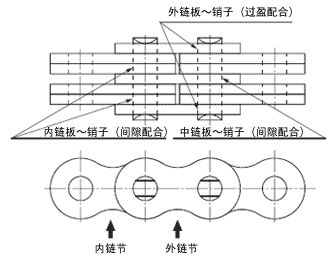

    構成図

末端

板式链条的末端可以是连接链节、endlink 或内链节。

末端类型

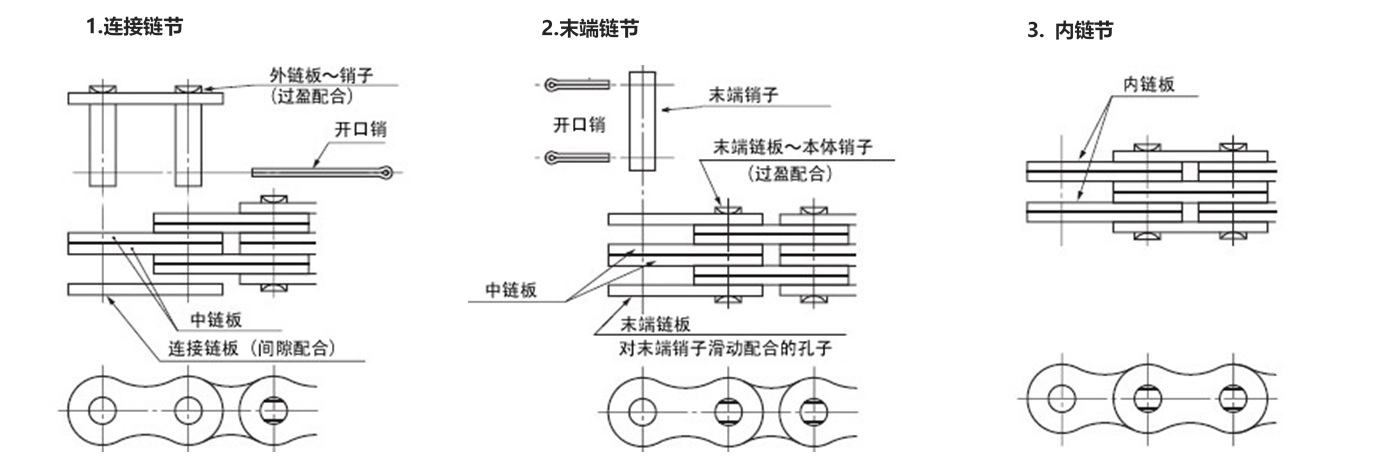

端末構成図

注)端链与AL8,BL8或更高尺寸的生产兼容。

金属配件、端销、滑轮

请在制造前检查以下用于连接末端金属配件、端销和滑轮。我们也可根据要求制造金属配件和端销。

了解详情

AL型

主要用于轻负荷。

外链板的尺寸和厚度与同节距的RS滚子链的外链板相同。

销轴外径也几乎与相同节距的RS滚子链销轴相同。

板的组合如下所示。

プレートの組合せ図解

BL型

主要是负担重用。

链板宽度与同节距的RS滚子链的内链板相同，链板厚度与节距大一号的RS滚子链相同。

销轴外径也与节距大一号的RS滚子链的销轴外径大致相同。

板的组合如下所示。

プレートの組合せ図解

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

间距
mm		 拼盘
组合		 尺寸 间距
mm		 拼盘
组合		 尺寸
12.70 2×2 AL422 12.70 2×3 BL423
4×4 AL444 3×4 BL434
6×6 AL466 4×6 BL446
15.875 2×2 AL522 15.875 2×3 BL523
4×4 AL544 3×4 BL534
6×6 AL566 4×6 BL546
19.05 2×2 AL622 19.05 2×3 BL623
4×4 AL644 3×4 BL634
6×6 AL666 4×6 BL646
25.40 2×2 AL822 25.40 2×3 BL823
4×4 AL844 3×4 BL834
6×6 AL866 4×6 BL846
31.75 2×2 AL1022 31.75 2×3 BL1023
4×4 AL1044 3×4 BL1034
6×6 AL1066 4×6 BL1046
38.10 2×2 AL1222 38.10 2×3 BL1223
4×4 AL1244 3×4 BL1234
6×6 AL1266 4×6 BL1246
44.45 4×4 AL1444 44.45 2×3 BL1423
6×6 AL1466 3×4 BL1434
50.80 4×4 AL1644 4×6 BL1446
6×6 AL1666 50.80 2×3 BL1623
3×4 BL1634
4×6 BL1646
