电缆、软管横排设置，带隔板的请安装隔板。电缆、软管的收纳容积率在60%以下，但即使在60%以内，多段重叠的话有可能会发生包覆的早期磨损或断线，所以请避免使用。

TKP型、TKC型、TKMK型、TKMT型、TKR型、TKQ型、TKUA型时

电缆收纳部根据电缆软管的外径、根数检查断面的空间来决定。可以安装的隔板可以安装所需数量。

1) 电缆软管的外部直径和内部宽度之间的间距应大于或等于2mm，或大于电缆软管直径的10%。

2) 电缆软管应并排放置。堆叠多层电缆软管可能会磨损或损坏护套。

3) 电缆软管的插入量不得超过内部体积的60%。(请参照下图。)

4) 电缆软管的数量应在不对电缆软管施加过大压力的范围内。

5) 带隔板的请安装隔板。如果可能，请确定分隔板的数量，以便每个孔可以容纳一根电缆。
另外，电缆、软管的排列请考虑左右重量的平衡。

6）分区数量
每隔两个链节安装一个分隔器。
分隔符数量 = 可连接到一个链接上的分隔符数量 ×链节数

7) 隔板采用部分进给。

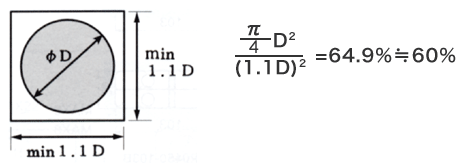

关于电缆软管收纳容积率60%的想法

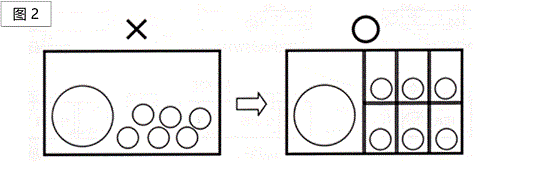

关于使用分隔板收纳电缆软管

如果多根长度相同的电缆/软管直接堆叠在一起，如下图（1）所示，电线在弯曲 R 处会被挤压（因为长度相同，所以无法外转）。为防止这种现象，可使用下图 (2) 所示的分隔器，并使上部的电缆和软管长于下部的电缆和软管，差值为弯曲半径，这样电缆和软管之间就不会直接摩擦。

每两个链节安装一次。另外，由于结构上可以安装在各连接件上，如果软管等反弹强烈，担心隔板脱落，请安装在各连接件上。

TKP型、TKC型、TKMK型、TKMT型、TKR型均为以聚酰胺树脂为基础的工程塑料。

TKP低摩擦、低磨损规格以聚甲醛树脂为基础。

TKQ型 (旧TKE型) 仅侧边带为聚丙烯。

电缆拖链塑料系列采用工程塑料（工程塑料），具有优异的耐化学腐蚀性。

在选择电缆拖链时，请查看下表，以了解电缆拖链塑料系列中使用的工程塑料的材料是否具有足够的耐各种溶剂的化学性能。
该表显示了材料在 20°C 时的性能水平，但并不代表质量保证水平。
实际使用本产品时，请考虑湿度、温度和其他使用条件。

* 工程塑料是指敝公司的电缆拖链 塑料系列产品本体链节所使用的工程塑料材质，以及其耐药品性能。

*电缆拖链塑料系列通常由工程塑料主体和两端的钢制配件组成。

我们的电缆拖链塑料系列（TKP、TKR、TKUA、TKC、TKMK、TKMT*）的阻燃性能符合UL标准（美国保险商实验室标准），该标准是对塑料制品阻燃安全性的测试，所用塑料材料符合UL94HB标准。我们也可以生产符合UL94V-0阻燃规格的产品，详情请联系我们。*部分尺寸除外。

选择申请表在这里

它通常建议在室内使用，但也曾用于室外。
然而，户外使用会带来一些独特的环境问题，例如风、雨和灰尘，因此我们建议采取一些措施，例如安装防护罩。请注意，电缆拖链在冰冻状态下无法使用。我们提供不锈钢材质的支架以防锈，详情请联系我们。

按规定将活动端支架连接到活动端，将固定端金具连接到固定端。

但是，即使未明确指定，也可以使用TKP91H80、TKMK和TKH250。（异形产品和长跨距规格产品不适用。）

椿本公司推出FLATVEYOR一系列低粉尘的电缆系统，包括：适用于大批量生产设备的自立式扁平电缆系统“ CLEANVEYOR”；便于后期更换或安装电缆的“ FLATVEYOR ZP”规格；以及因弯曲变形而粉尘和噪音极低的“TKR”型电缆。此外，还有用途最广泛的TKP型电缆——TKP-MW规格，它采用高滑动性工程塑料材料，有助于提高电缆的保护性和清洁度。

了解详情

TKP和TKC臂，TK型销钉/固定环等许多部分可以部分购买。
请与附近的贩卖店协商。

TKP0450旧型号有旧型号和新型号。TKP0450旧款已于2002年9月末停止销售。
TKP0450新款式现已将型号变更为TKP45H25。
请考虑使用现行型号TKP45H25 (TKP0450新型号) 。

TKP0450新型号 (当前型号TKP45H25) 特点功能和性能比较

了解详情 (PDF)

关于TKP0450新型号 (当前型号TKP45H25) 的兼容性

从旧型号到新型号 (当前型号TKP45H25) 过渡的注意事项

1.旧款 (开关型) ⇒新款 (现行型号TKP45H25)

本体、金属配件的兼容性请参照下面的比较表。

更换时请注意以下几点。

2.旧款 (一体型) ⇒新款 (现行型号TKP45H25)

本体、金属配件的兼容性请参照下面的比较表。

新旧尺寸的差异

部分型号的尺寸略有不同。W58、W78、W103的外宽比现行产品大4mm,更换时请注意。

3.新旧模型尺寸比较表

我们所有的电缆拖链（部分配件除外）均符合 RoHS 指令。

■规格变更品列表

※根据1时的时期，有可能是旧规格产品。

※根据1时的时期，有可能是旧规格产品。

※根据1时的时期，有可能是旧规格产品。

※根据1时的时期，有可能是旧规格产品。

2015年度结束销售。

这里是与替代商品的型号、尺寸对比一览表

所有电缆拖链塑料系列都可以用一字螺丝刀和塑料锤进行切割和拼接。
对于 TKMK 系列，拆卸臂时最好使用扳手。

详情请参阅使用使用说明书。

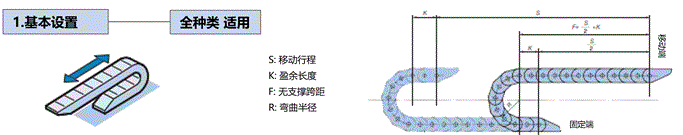

电缆拖链略微凸起，以补偿主体和电缆重量造成的挠曲，因此请将其安装在安装高度 H' 而不是电缆拖链的总高度 H 上。
*请注意，长跨距规格的安装高度与标准产品的安装高度不同。

了解详情

强行按压膨胀使其运转的话，移动端附近会施加不合理的力。
因条件而异，可能会提前断裂，请将安装高度更改为建议的安装高度。

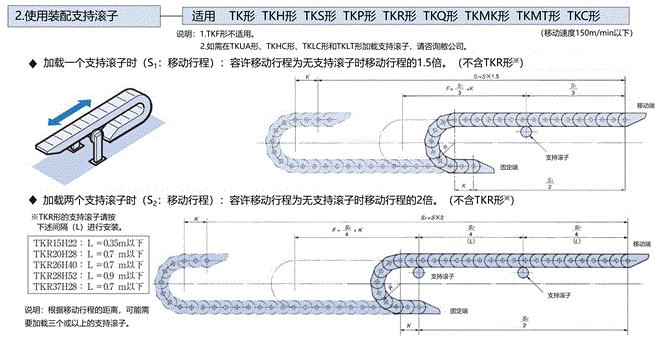

根据使用条件和氛围，自由跨度部分会产生膨胀或弯曲。请确保必要的空间。(所需空间因型号而异)
另外，使用速度加快时可能会产生振动，因此若超过最大容许速度的70%，请将所需空间加倍。

所需空间 (S尺寸) 了解详情

详情请参阅技术资料“电缆拖链操作 - 章节：安装长跨距导轨时的注意事项”。

了解详情

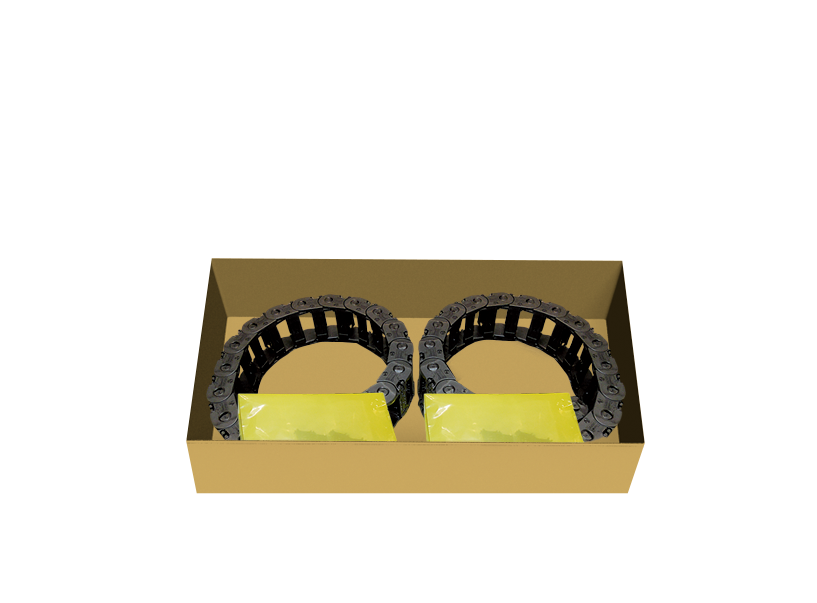

将本体和移动端、固定端、分隔板等附属零部件作为一套包装、发货到同一个箱子。

订单示例

TKP45H25-30W38R50+20L-FOA-MOA x 6H (20L +固定端金具FOA + 活动端支架 MOA x 6)

TKP45H25-ST×60K (纵向分隔板60个)

主机 20节 x 2 + 配件 x 2 套 ・固定端金具 ・移动端接头 ・垂直分隔线	主机 20节 x 2 + 配件 x 2 套 ・固定端金具 ・移动端接头 ・垂直分隔线	主机 20节 x 2 + 配件 x 2 套 ・固定端金具 ・移动端接头 ・垂直分隔线

CLEANVEYOR最多可堆叠六层。不建议堆叠FLATVEYOR，因为产品可能会相互滑动，导致产生粉尘。

根据条件可以。但是，由于商品之间滑动，会诱发灰尘，因此不推荐在清洁环境下使用。

是的，可以。可以使用L型块来安装FLATVEYOR托架。

请在本公司推荐的安装高度内安装。如果安装高度低于本公司推荐的安装高度，会抑制膨胀，有可能提前断裂。

了解详情

也有可以使用的情况，请咨询。另外，所需空间 (宽度) (高度) 在设定时考虑了以下因素。【所需空间 (宽度) 】 有时由于开闭管道的变形，弯曲部会向宽度方向扩展。(每根开闭管约5mm) 【所需空间 (高度) 】 由于电缆、管的反弹力等原因，弯曲部有可能高于设置高度。

请在选定委托表上填写使用条件后，向敝公司咨询。

选择申请表在这里

新使用时，根据支承物质量和加速度等使用条件，有时可以超过目录值增加支承物、延长行程。详细内容请在选择委托表上填写使用条件后，向敝公司咨询。

选择申请表在这里

虽然滑动现象确实存在，但我们内部进行了类似的测试，并未发现因滑动造成的损坏。Flatveyor ZP FLATVEYOR建议每个开/关管存放一根电缆或管子，但考虑到便利性和实际使用情况，也制定了存放多根管子的标准。详情请参阅 Clean 系列产品目录第 10 页。

查看目录

是的，可以。另外，金属板和金属板固定螺栓为不锈钢制，仅L型块可用于阳极氧化铝等特殊表面处理。也有一部分无法处理的表面处理，请咨询。

只要按照效率曲线图所示的条件使用，就不会有问题。

是的。请在提交询价表时附上线束图。即使您提供的电缆两端都带有连接器，也无法安装在CLEANVEYOR上。
