多轴机器人缆线缠绕或
是否因断线而烦恼?
ROBOTRAX 实现了
可靠的电缆保护，
并能减少维护保养！

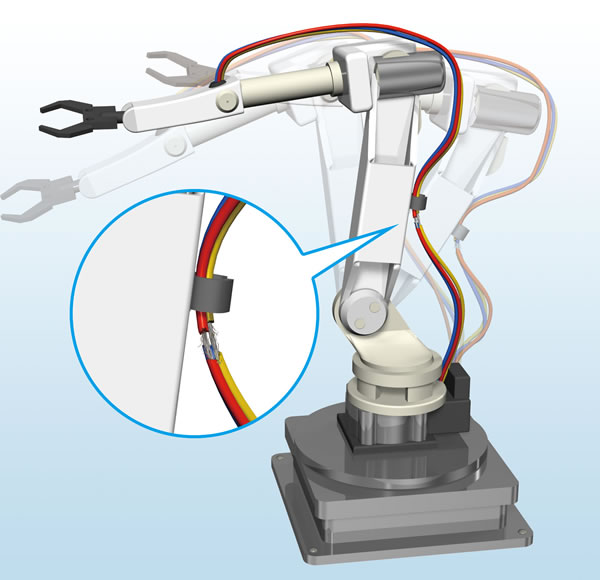

传统布线保护
电缆软管裸露，有断线的风险
使用ROBOTRAX解决问题

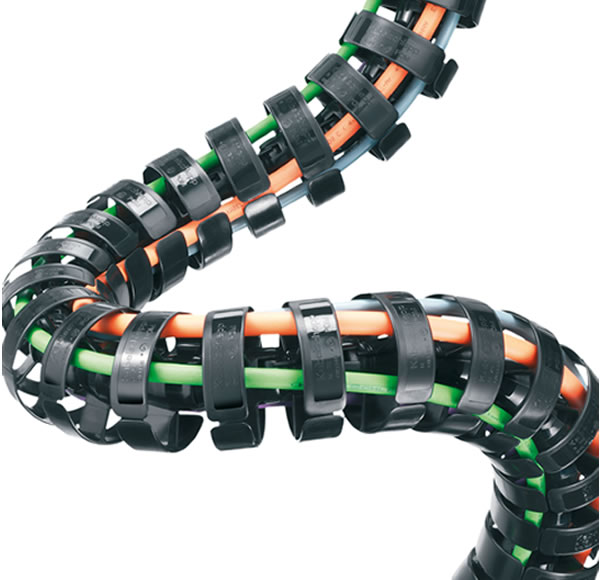

链节中的弯曲调节结构可防止电缆过载!
传统布线保护
插入/更换电缆软管需要时间
使用ROBOTRAX解决问题

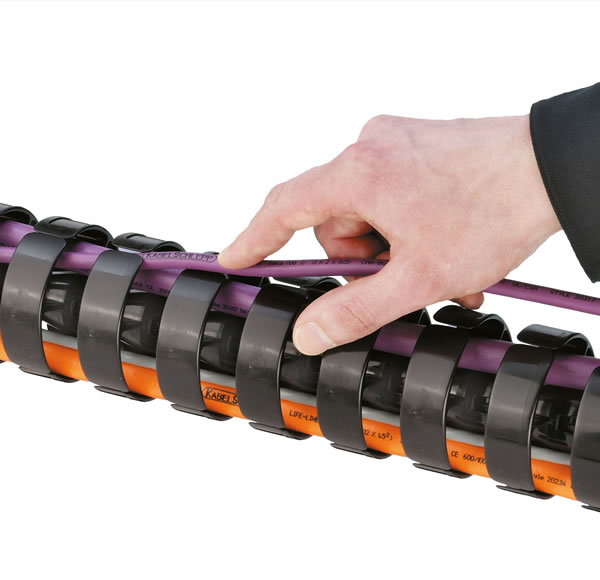

开放式结构便于插入和取出。此外，可以直观地检查电缆的状态!
传统布线保护
电缆/软管断开，因为电缆被多轴机器人的高速和复杂运动所左右
使用ROBOTRAX解决问题

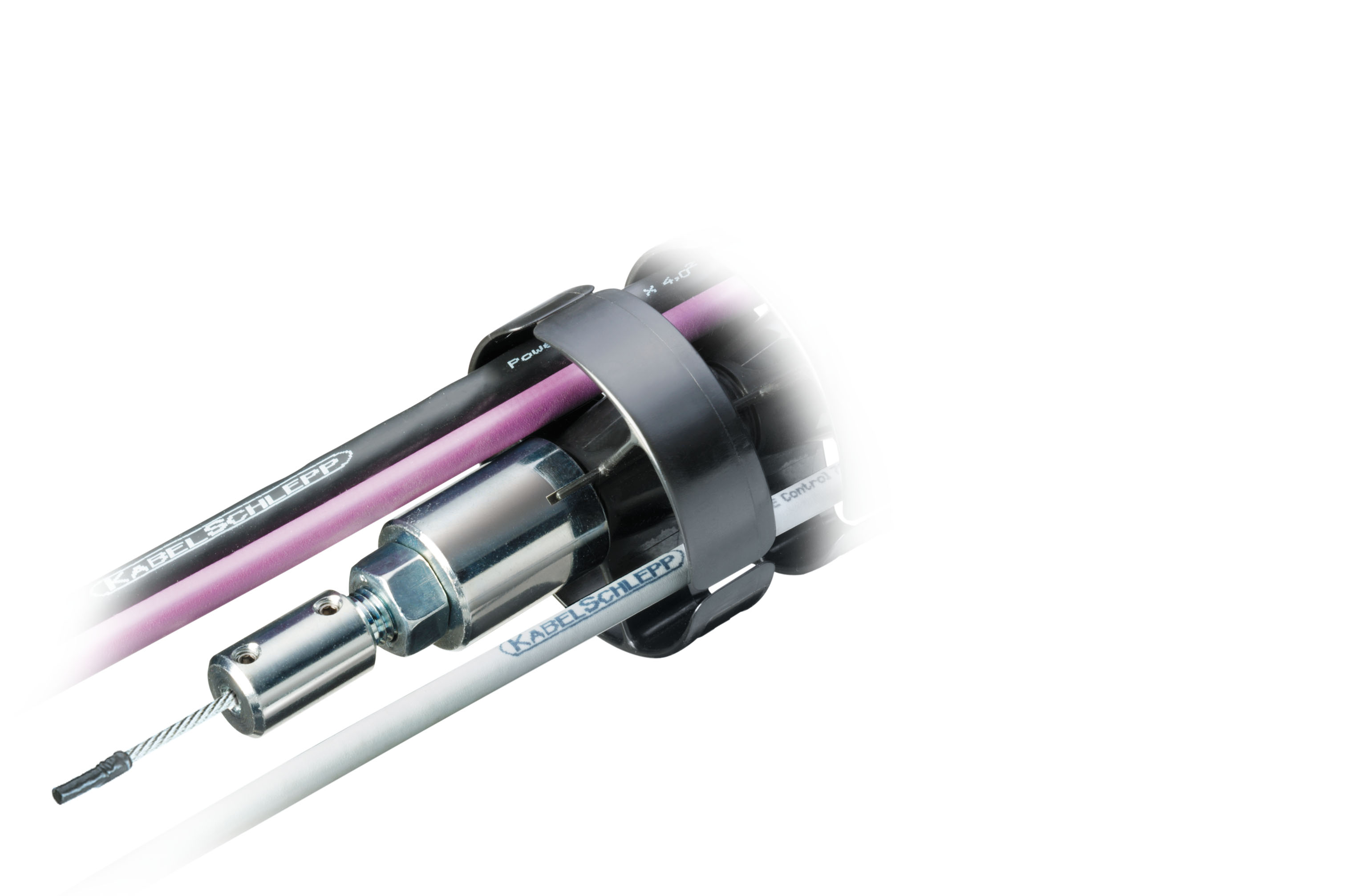

内置金属丝，实现高拉伸强度。即使在突然加速和突然减速驱动时也能可靠地跟踪!
传统布线保护

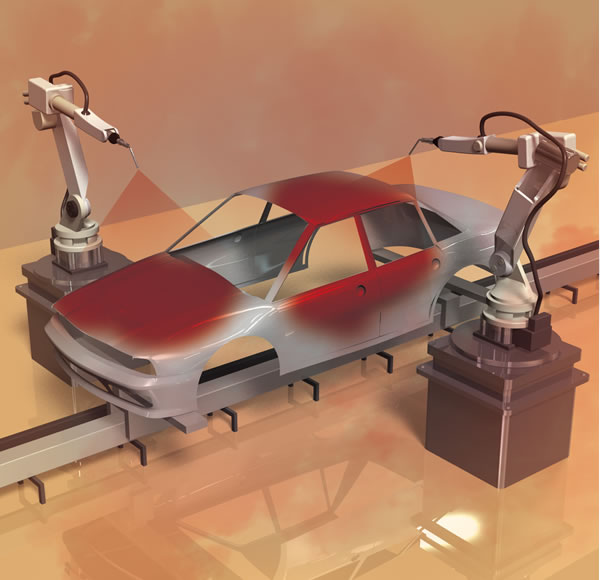

机器人在恶劣环境中使用，给电缆软管带来负担
使用ROBOTRAX解决问题

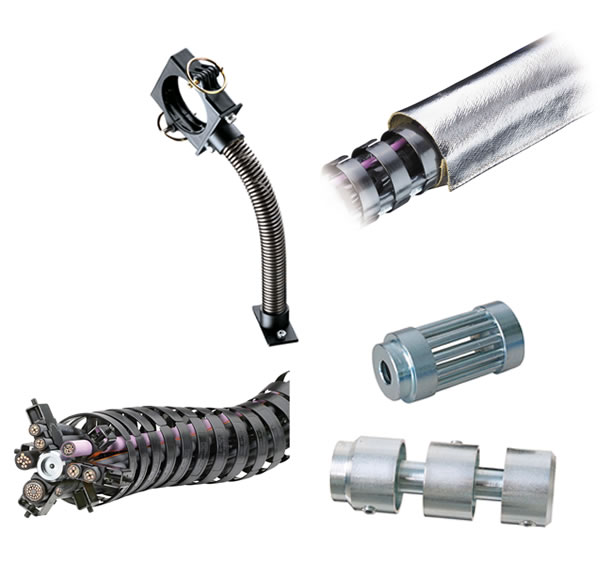

附件种类丰富，适用于各种使用环境和布线!
产品系列
系列

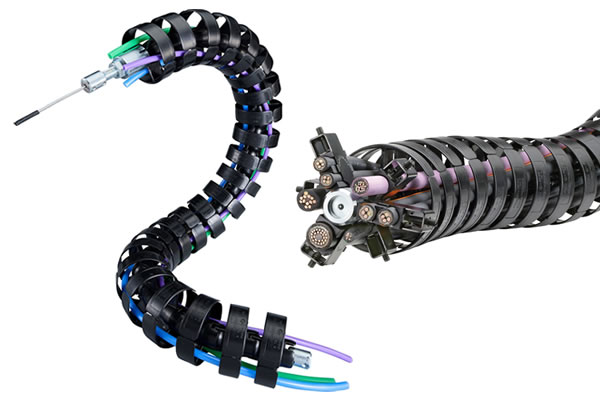

- 塑料系列三维TKRB型ROBOTRAX
TKRB14H10～TKRB40H31
TKRB50H48
※单击以查看详细信息。
| 系列 | 尺寸 | 适用电缆软管外径 mm |
弯曲半径 mm |
容许扭转角度 (每1m) ° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| TKRB型 | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
