​​双倍节距链轮配孔​

产品图片
  • 轴孔、键槽、丝锥孔由本公司加工后发货。
  • 不需要客人麻烦的追加工程，可以直接使用。
  • 可从设定的加工内容中自由选择。

横幅图片

特性

  • ·轴孔加工及键槽加工内容以商品名进行编码，可正确传达客户安排的内容。
  • ・配孔图纸库允许客户提前使用图纸查看订单详情。（请参见上方横幅。）
  • ·轴孔、键槽、螺丝孔等已加工完成，客人到达后可直接使用。

注)选定链轮规格时

·需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。详细内容请参照各种链条和链轮的匹配表。

需要轴承孔加工时请点击此处 需要钢、不锈钢以外的材质或表面处理时，此产品为特形品，请向我们咨询。

产品目录、使用说明书

型号表示例

双倍节距链轮
RF2060S-1B1100T Q - H 030 N - J 08 D2 M06 - H1 -K
|
本体型号		 ｜
｜
｜		 ｜
｜
｜		 |
轴孔直径
mm		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 |
键槽宽
mm		 ｜
｜
｜		 ｜
螺孔尺寸		 |
并列符号
(5)		 |
表面处理
(6)
齿顶硬化
无：无齿顶硬化
问：齿顶硬化		 轴孔公差
(1)		 键槽公差
(3)		 螺丝孔加工规格
(4)
轴孔倒角
(2)
(1) 轴孔公差 (2) 轴孔倒角 (3) 键槽公差 (4) 攻丝孔加工规格
H：H7
G：G7
M：M7
 N:椿本标准
A:C1
B:C2
C:C3
 W:无
J:新JISJs9
P:新JISP9
F:旧JISF7
E:旧JISE9

* H1 和 H3 并联使用的接头布置方式为
镜像对称，所以D4和D5不能被选中。
（参见平行符号图）
(5) 并列符号*2个为一组 (6) 表面处理
  • H0:无
  • H1:轮毂安装方向:内-内
  • H2:轮毂安装方向:同方向
  • H3:轮毂安装方向:外-外
  • ※并列使用时，同轴使用2个链轮时，
    按指定的安装方向对准键槽位置进行加工。
  • ※轮毂的安装方向请从下图3的图案中选择。

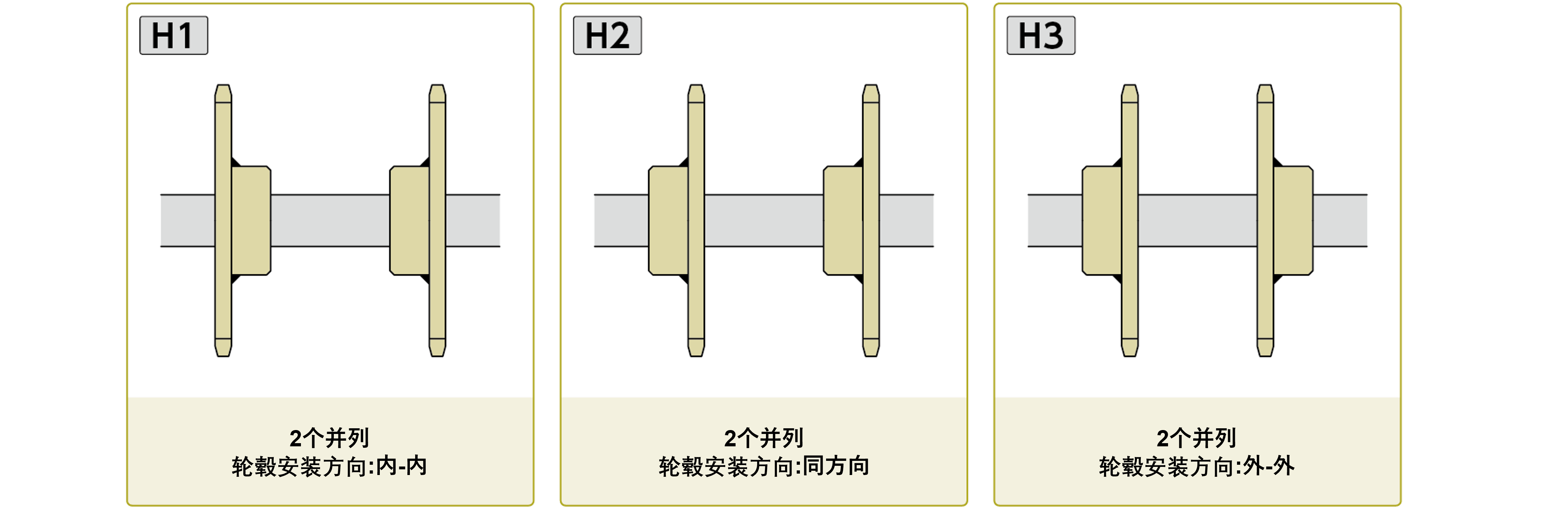

轮毂安装方向示意图

轮毂安装方向示意图

*对于 H1 和 H3，镜像对称。

镜像对称

平行使用的一般链轮对称加工攻丝布置。

示例:□□□对于D2M16-H1
1个为D2 (在按键上和右侧90°)，另1个为D5 (在按键上和左侧90°)

镜像对称
无备注：无
B：黑色氧化处理
K：化学镀镍磷
C：电镀锌（三价铬酸盐处理）
返回此页面的顶部

商品一览表

短期交货品

这是对预留孔型库存商品的额外加工工序，因此请在订购前检查库存。

◎...需要表面处理 ○...需要轴孔加工 △...需要轴孔加工（加工有限制）
蓝色部分为齿顶硬化规格，浅蓝色部分为齿顶非硬化规格，无色部分为齿顶非硬化规格（可添加齿顶硬化处理）。

​​双倍节距链轮

滚子形式

品种/齿数		 钢 不锈钢
S R S R
RF2040SRF2050SRF2060SRF2080SRF2100SRF2120SRF2160SRF2040RRF2050RRF2060RRF2080RRF2100RRF2120RRF2160RRF2040SRF2050SRF2060SRF2080SRF2040RRF2050RRF2060R
912T◎◎◎◎◎◎◎○○○○
1000T◎◎◎◎
1012T◎◎◎◎○○○○
1100T◎◎◎◎◎○○○○○
1112T◎◎◎◎○○○○
1200T◎◎◎◎◎◎◎◎○○○○○○○
1212T◎◎◎◎○○○○
1300T◎◎◎◎○○○
1400T◎◎◎◎
1500T◎◎◎◎
1600T◎◎◎◎
返回此页面的顶部

倍速链链轮

品种/齿数 钢
RF2030VRPRF2040VRPRF2050VRPRF2060VRPRF2080VRP
10T○○○○△
返回此页面的顶部

顶板链链轮

齿数 钢 不锈钢
TTTTPTTUTTUPTPFTPUSRTPUNTPUSR
800T◎
1000T◎◎
1012T◎◎◎◎◎
1013T
1100T◎
1112T◎◎◎◎◎
1200T◎◎
1212T◎◎◎◎◎
1300T◎
1500T◎○
返回此页面的顶部

加工内容

※单击以查看详细信息。

加工范围

轴孔加工 (L) 键槽加工 (K) 攻丝加工 (D)

·加工尺寸仅为整数1mm单位
英寸尺寸不适用

·加工公差・・・可选择
H7・G7・M7

·仅平行键槽

·加工公差・・・可选择
Js9・F7・P9・E9
键槽宽度・深度按JIS规格

·可选择加工尺寸

·加工部位 (最多2处) 可选择
(位置请参照下图)

·带固定螺钉

定位螺纹孔

B=A/2
(根据焊接规格等，有时会有所不同。)

螺纹孔较长时，
采用锪孔加工规格。

固定螺钉规格

·带钢制凹断六角孔
制动螺钉

·电镀规格或本体为不锈钢
时，安装不锈钢螺丝。

轴孔加工尺寸一览

在JS9·P9的情况下 (新JIS)

适用轴孔直径
(mm)		 键槽宽度
(mm)		 椿本标准
尺寸		 选择大小
10～124M4---
12～175M5M4
17～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～(200)45M24M20

无键槽时，轴孔倒角尺寸为下表的1/2。

在F7·E9的情况下 (旧JIS)

适用轴孔直径
(mm)		 键槽宽度
(mm)		 椿本标准
尺寸		 选择大小
10～134M4---
14～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17042M20M16

椿本标准轴孔倒角

无键槽时为上表的一半
椿本标准轴孔倒角与指定倒角重复时限制倒角指定
轴孔直径 轴孔倒角
10～201
21～321.2
33～501.6
51～802.5
81～1703

可用轴孔倒角

根据键槽深度确定 (不超过键槽深度的倒角量)
轴孔直径 可选倒角量
10～17NA--
18～44NAB-
45～170NABC

*根据尺寸和轮毂类型，某些倒角量可能无法选择。详情请查看图纸库。

双倍节距、顶板链和倍速链轮轴孔加工和攻丝孔位置分类，详情

加工分类 双倍节距 TT型 适用于倍速链
轴孔 键 丝锥
I --- 0
II 0
III 1
2
3
4
5
IV --- 1
2
3
4
5
（注）TT 型（顶板链）螺纹孔角度可能因齿数不同而与上表有所差异。

并行

H0 无
H1 轮毂安装方向:内-内
H2 轮毂安装方向:同方向
H3 轮毂安装方向:外-外
  • ·并列使用时，在同轴上使用2个链轮时，按照指定的安装方向对准键槽位置进行加工。
  • ·轮毂的安装方向请从下图3的图案中选择。

轮毂安装方向示意图

轮毂安装方向示意图

表面处理加工范围

订货时的表示代码 规格
B 黑色氧化处理
K 无电解镍磷镀
C 电镀锌 (三价铬处理)
染成黑色时，也要在追加加工部(轴孔、键槽和攻丝孔)进行处理。
其他2种规格不在追加加工部分处理。

其他

限制

限制 请联系我们索取检验报告和工艺规程表。
（如果需要提交，将按一般特殊表格处理。）
