U系列多规格电动缸
- 一种电动气缸，可用1台电机完全调谐多个气缸。(大推力58.8kN以上)
- 推力6吨以上的多重系列变得紧凑，丰富了产品系列。更新为“U系列多重规格”。
- *推力为 4 吨或以下的多系列是“电动缸T 系列多规格”。
- 容许推力:58.8~313kN
特性
-
·长寿命
采用高性能滚珠丝杆实现了长寿命。另有一款特殊长寿命型号，尺寸与常规Multi系列相同，但丝杠运行寿命是其三倍。详情请参阅下方的“特殊订单”部分。
-
·快速响应
特殊型号可支持最大150mm/s的高速运行。详细内容请参照下述“特殊形状对应”的项目。
-
·安全
可内置推力检测装置用于检测过载并防止过载。（LPUC）
-
·坚固结构

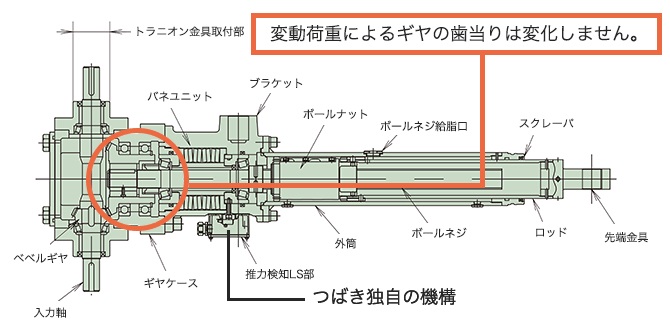

将支撑负荷的动作部和减速部分离。齿轮的齿轮齿向不会因变动负荷而发生变化。
-
·多台联动
通过使用具有足够强度的输入轴，可以实现多个单元的联动。
-
·可摆动运转
输入轴和耳轴部为同一轴心，可在联动运行的同时进行摆动。
各类型 (保护装置) 的使用和构造
-
·A款 (无过载保护装置)
A款无过载保护装置。
为了保护机器，我们建议使用我们的过载保护继电器，它能够检测输入侧的电气过载保护。
-
・C型（推力检测装置）
支架内置推力检测弹簧单元。在停止按压 (吸引) 或超负荷时需要电气信号时可发挥效果。
在停止过程中，当负载侧过载或行程转移时，也会输出电信号。
※特别是受到冲击作用时，内置的弹簧可吸收挠性冲击负荷。
标准型号列表
| 型号 | 容许推力kN {kgf} |
螺纹导程 (mm) |
齿轮减速比 | 总效率 (%) | 无负荷空转 扭矩N・m {kgf・m} |
容许输入轴 扭矩N・m {kgf・m} 注1) |
|---|---|---|---|---|---|---|
| LPUA 6000B LPUC |
58.8 {6000} |
12 | 2 | 85.5 | 10.0 {1.02} |
303 {30.9} |
| LPUA 8000B LPUC |
78.4 {8000} |
12 | 2 | 85.5 | 19.0 {2.0} |
428 {43.7} |
| LPUA 12000B LPUC |
117 {12000} |
16 | 2 | 85.5 | 20.0 {2.04} |
392 {40.0} |
| LPUA 16000B LPUC |
156 {16000} |
16 | 2 | 85.5 | 31.0 {3.16} |
530 {54.1} |
| LPUA 22000B LPUC |
215 {22000} |
24 | 2 | 85.5 | 37.0 {3.78} |
1038 {106} |
| LPUA 32000B LPUC |
313 {32000} |
20 | 2 | 85.5 | 77.0 {7.89} |
1322 {135} |
| 型号 | 每转输入轴 的杆移动量 (mm) |
容许推力时 杆旋转力 N・m{kgf・m} |
相对于容许推力 所需输入扭矩 N・m{kgf・m} 注2) |
最大容许速度 (mm/s) 注3) |
行程 (mm) |
|---|---|---|---|---|---|
| LPUA 6000B LPUC |
6 | 124 {12.7} |
75.7 {7.73} |
50 (UA) 30 (UC) |
500,1000※ |
| LPUA 8000B LPUC |
6 | 166 {17.0} |
107 {11.0} |
52 (UA) 36 (UC) |
500、1000 1500※ |
| LPUA 12000B LPUC |
8 | 333 {34.0} |
196 {20.0} |
36 (UA) 22 (UC) |
500、1000 1500※ |
| LPUA 16000B LPUC |
8 | 444 {45.3} |
265 {27.1} |
36 (UA) 24 (UC) |
500、1000 1500,2000※ |
| LPUA 22000B LPUC |
12 | 915 {67.9} |
519 {53.0} |
35 (UA) 24 (UC) |
500、1000 1500、2000 |
| LPUA 32000B LPUC |
10 | 1109 {136} |
661 {67.5} |
24 (UA) 18 (UC) |
500、1000 1500、2000 |
- 注1) 仅输入轴的容许扭矩。(联动运行时请确认。)
- 注2) 包含无负荷空转扭矩的值。
- 注3) 允许的最大速度 (UA) 代表LPUA类型，(UC) 代表LPUC类型。
- ※使用超过标准行程时，请与本公司协商。
特殊对应
电动缸U 系列多规格产品提供特殊设计的版本，可实现更高的运行速度和更长的使用寿命。
快速响应
- ·所有尺寸均可实现150mm/s的高速运行。
- ·以高速运转应对装置的高速化。

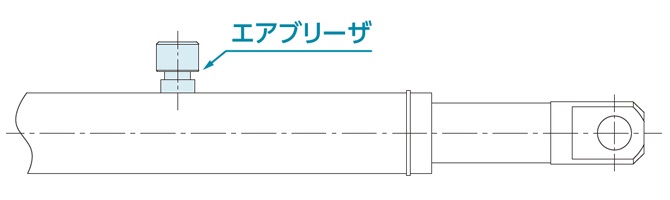

- ·运转部分带有通风口。※如有需要，请告知通风设备的位置。
-
- *高速LPTC型电机带有推力检测装置在高速运转时不能用作安全装置。此外，它也不能通过按压来停止电机，因此请使用变频器或类似装置进行减速和停止。详情请联系我们。
长寿命支持
- ·与以往的多系列相比，螺丝行走预期寿命为3倍，可降低生命周期成本。
- 它还支持比标准笔画长行程。
-

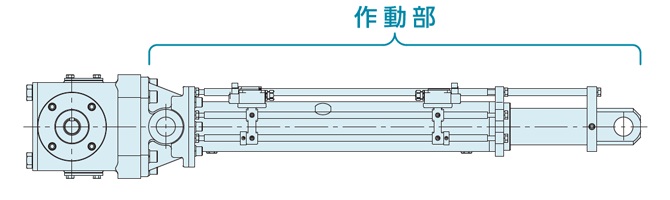

- ※动作部的外观尺寸和螺丝起子与标准品不同。详情请咨询本公司。
产品目录、使用说明书
型号表示例
| LPU | A | 8000 | B | R | 5 |
| | 系列名 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 容许推力 6000:58.8kN{6000kgf} 8000:78.4kN{8000kgf} 12000:117kN{12000kgf} 16000:156kN{16000kgf} 22000:215kN{22000kgf} 32000:313kN{32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 旋转・伸缩关系 R、L ※请参照下图。 |
| 公称行程 5:500mm 10:1000mm 15:1500mm 20:2000mm |
| 类型 A：无过载保护机制 C：带推力检测装置 |
带斜齿轮 | ||||
■椿本产品型号指引
类型
B:没有过载保护的标准类型。
C：配备推力检测装置。
容许推力
是能够动作的额定推力。
旋转伸缩关系
表示输入轴的旋转方向与圆柱体的伸缩之间的关系。
公称行程
动作部的行程距离。根据推力不同，制作范围也不同。
选项符号
L:附带行程调整外部LS2个。
J:带防尘罩。
※关于可选型号(L行程调整外部LS,附防尘罩)请■点击此处进行确认。
