夹爪式挠性LN系列联轴器（弹性体联轴器）
- 星形轮采用了新材料，实现了前所未有的优秀振动衰减性。
- 无背隙可传递扭矩，伺服电机驱动的冲击吸收力优异。
- ·适用轴径:Φ12mm~Φ42mm
- ·扭矩范围:60~405N·m
特性
- ·伺服电机驱动的振动对策及起动、停止时的冲击吸收力优异。
- - 星形轮和轮毂的最佳组合使得扭矩能够无背隙地传递,即使它是夹爪式挠性联轴器。
- ·有振动衰减性优良的98A和扭转刚性高耐磨性优良的64D 2种星形轮可供选择。
- ·具有由两个轮毂和一个星形轮组成的简单结构，夹紧轴连接方法易于安装。
- ·也支持锥形锁紧固。请咨询本公司。

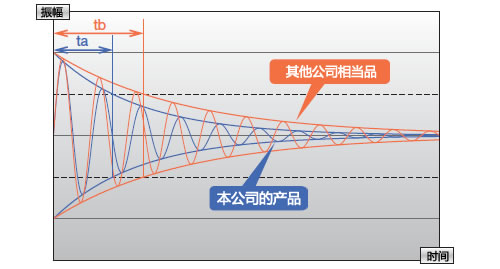

振动衰减特性比较的一例 (相当于LN28U98A1的比较)
品种齐全
| 型号 | 星形轮 | 星形轮性能转矩 | 扭转刚性 N・m/rad |
||
|---|---|---|---|---|---|
| 硬度 | 颜色 | 常用 (N・m) | 最大值 (N·m) | ||
| LN24 | 98A | 红色 | 60 | 120 | 2200 |
| 64D | 绿色 | 75 | 150 | 5400 | |
| LN28 | 98A | 红色 | 160 | 320 | 4000 |
| 64D | 绿色 | 200 | 400 | 8800 | |
| LN38 | 98A | 红色 | 325 | 650 | 6600 |
| 64D | 绿色 | 405 | 810 | 14600 | |
结构
·夹紧规格

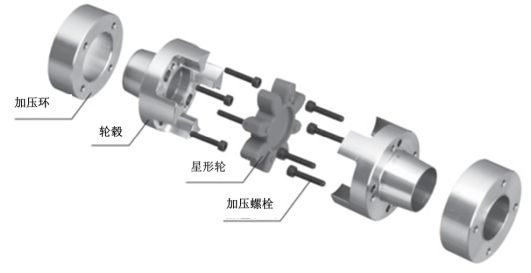

·锥形锁规格
产品目录、使用说明书
型号表示例
| LN | 24 | U | 98A1 | - | A | 15 | C | X | A | 20 | C |
| ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ||
| ｜ | 尺寸 | ｜ | 星形轮种类 | ｜ | 左轮毂 | 左轮毂 | ｜ | 右毂 | 右毂 | ||
| ｜ | ｜ | 98A1：98A | ｜ | 轴孔直径 | 轴连接方法 | ｜ | 轴孔直径 | 轴连接方法 | |||
| 夹爪式挠性 | ｜ | 64D1：64D | ｜ | C:钳制 | ｜ | C:钳制 | |||||
| 联轴器 | ｜ | 左轮毂材质 | 右毂材质 | ||||||||
| LN系列 | 星形轮材质 | A:铝 | A:铝 | ||||||||
| U:聚氨酯 | |||||||||||
产品型号列表
※单击形状编号以显示详细信息。
| 尺寸 | 星形轮种类 | 型号 |
|---|---|---|
| 24 | 98A | LN24U98A1-A□□CXA□□C |
| 64D | LN24U64D1-A□□CXA□□C | |
| 28 | 98A | LN28U98A1-A□□CXA□□C |
| 64D | LN28U64D1-A□□CXA□□C | |
| 38 | 98A | LN38U98A1-A□□CXA□□C |
| 64D | LN38U64D1-A□□CXA□□C |
